Sicherheitsschaltung / Anlaufsperre (STO)
12.2

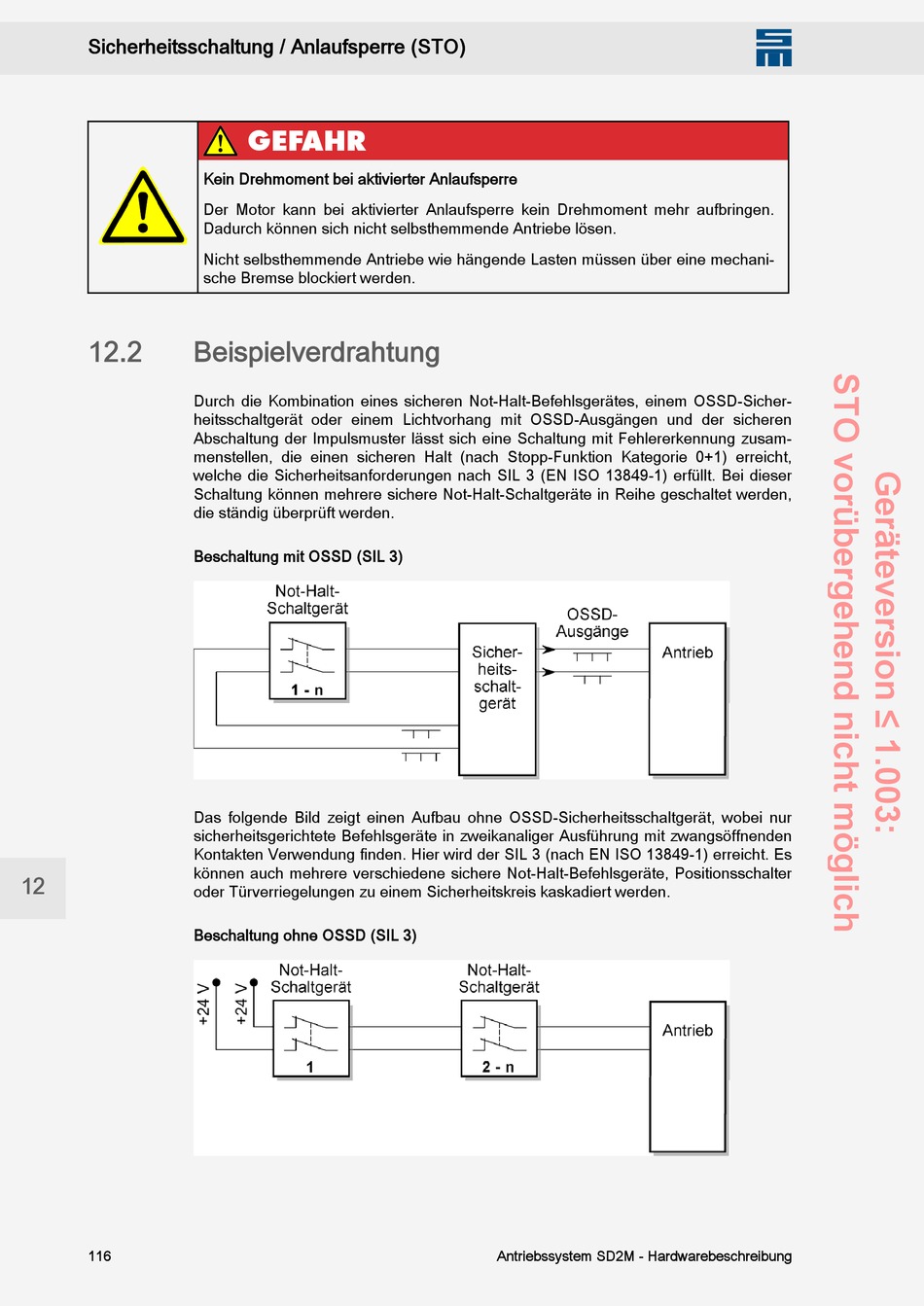

Beispielverdrahtung

Durch die Kombination eines sicheren Not-Halt-Befehlsgerätes, einem OSSD-Sicher‐
heitsschaltgerät oder einem Lichtvorhang mit OSSD-Ausgängen und der sicheren
Abschaltung der Impulsmuster lässt sich eine Schaltung mit Fehlererkennung zusam‐
menstellen, die einen sicheren Halt (nach Stopp-Funktion Kategorie 0+1) erreicht,
welche die Sicherheitsanforderungen nach SIL 3 (EN ISO 13849-1) erfüllt. Bei dieser
Schaltung können mehrere sichere Not-Halt-Schaltgeräte in Reihe geschaltet werden,
die ständig überprüft werden.
Beschaltung mit OSSD (SIL 3)
Das folgende Bild zeigt einen Aufbau ohne OSSD-Sicherheitsschaltgerät, wobei nur
sicherheitsgerichtete Befehlsgeräte in zweikanaliger Ausführung mit zwangsöffnenden
Kontakten Verwendung finden. Hier wird der SIL 3 (nach EN ISO 13849-1) erreicht. Es
können auch mehrere verschiedene sichere Not-Halt-Befehlsgeräte, Positionsschalter
12
oder Türverriegelungen zu einem Sicherheitskreis kaskadiert werden.
Beschaltung ohne OSSD (SIL 3)
116
GEFAHR
Kein Drehmoment bei aktivierter Anlaufsperre
Der Motor kann bei aktivierter Anlaufsperre kein Drehmoment mehr aufbringen.
Dadurch können sich nicht selbsthemmende Antriebe lösen.
Nicht selbsthemmende Antriebe wie hängende Lasten müssen über eine mechani‐
sche Bremse blockiert werden.
Antriebssystem SD2M - Hardwarebeschreibung
