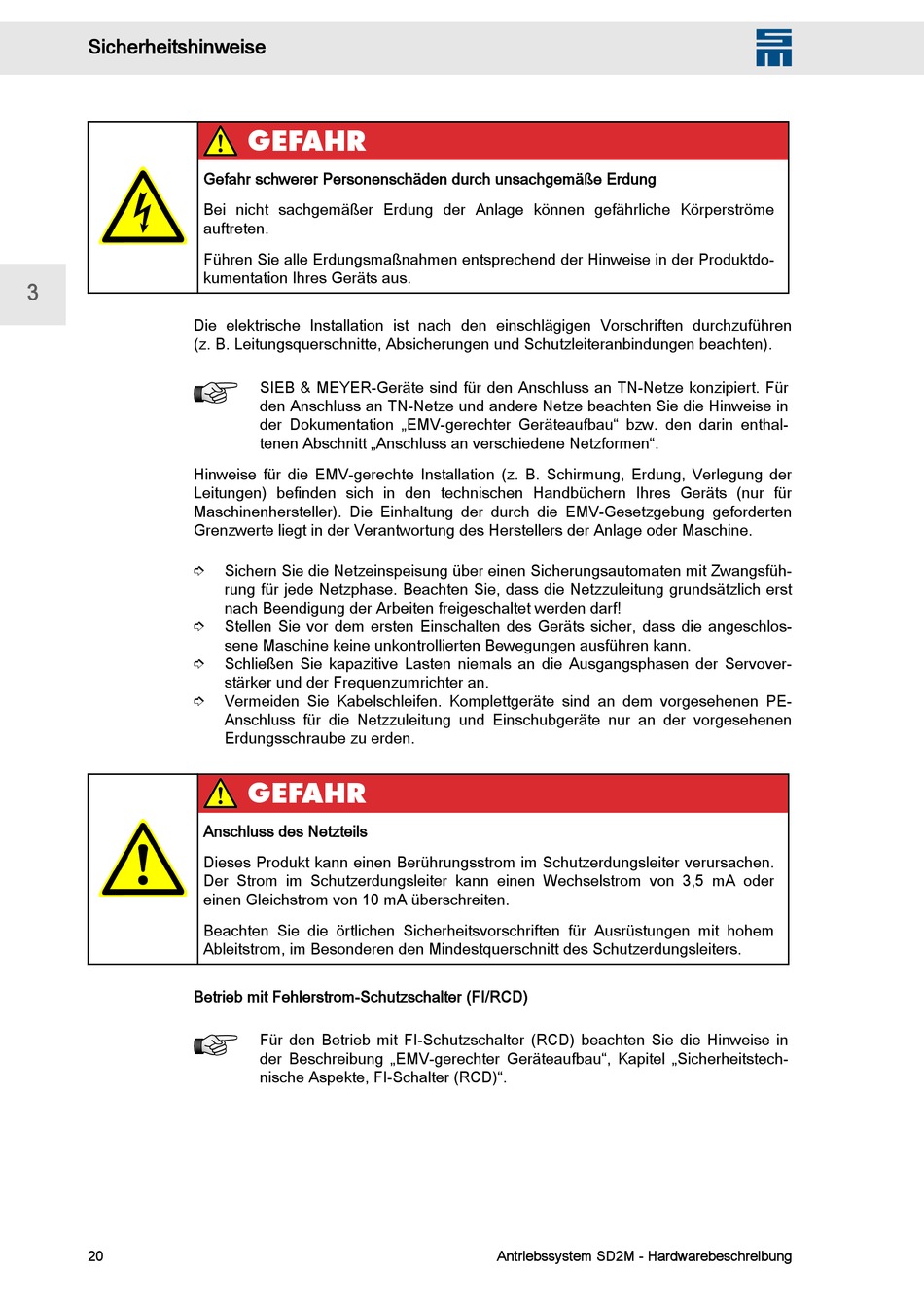

SIEB & MEYER SD2M Hardware-Beschreibung Seite 20

Sicherheitshinweise
3
Die elektrische Installation ist nach den einschlägigen Vorschriften durchzuführen
(z. B. Leitungsquerschnitte, Absicherungen und Schutzleiteranbindungen beachten).
Hinweise für die EMV-gerechte Installation (z. B. Schirmung, Erdung, Verlegung der
Leitungen) befinden sich in den technischen Handbüchern Ihres Geräts (nur für
Maschinenhersteller). Die Einhaltung der durch die EMV-Gesetzgebung geforderten
Grenzwerte liegt in der Verantwortung des Herstellers der Anlage oder Maschine.
➮
➮
➮
➮
Betrieb mit Fehlerstrom-Schutzschalter (FI/RCD)
20
GEFAHR
Gefahr schwerer Personenschäden durch unsachgemäße Erdung
Bei nicht sachgemäßer Erdung der Anlage können gefährliche Körperströme
auftreten.
Führen Sie alle Erdungsmaßnahmen entsprechend der Hinweise in der Produktdo‐
kumentation Ihres Geräts aus.
SIEB & MEYER-Geräte sind für den Anschluss an TN-Netze konzipiert. Für
den Anschluss an TN-Netze und andere Netze beachten Sie die Hinweise in
der Dokumentation „EMV-gerechter Geräteaufbau" bzw. den darin enthal‐
tenen Abschnitt „Anschluss an verschiedene Netzformen".
Sichern Sie die Netzeinspeisung über einen Sicherungsautomaten mit Zwangsfüh‐
rung für jede Netzphase. Beachten Sie, dass die Netzzuleitung grundsätzlich erst
nach Beendigung der Arbeiten freigeschaltet werden darf!
Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass die angeschlos‐
sene Maschine keine unkontrollierten Bewegungen ausführen kann.
Schließen Sie kapazitive Lasten niemals an die Ausgangsphasen der Servover‐
stärker und der Frequenzumrichter an.
Vermeiden Sie Kabelschleifen. Komplettgeräte sind an dem vorgesehenen PE-
Anschluss für die Netzzuleitung und Einschubgeräte nur an der vorgesehenen
Erdungsschraube zu erden.
GEFAHR
Anschluss des Netzteils
Dieses Produkt kann einen Berührungsstrom im Schutzerdungsleiter verursachen.
Der Strom im Schutzerdungsleiter kann einen Wechselstrom von 3,5 mA oder
einen Gleichstrom von 10 mA überschreiten.
Beachten Sie die örtlichen Sicherheitsvorschriften für Ausrüstungen mit hohem
Ableitstrom, im Besonderen den Mindestquerschnitt des Schutzerdungsleiters.
Für den Betrieb mit FI-Schutzschalter (RCD) beachten Sie die Hinweise in
der Beschreibung „EMV-gerechter Geräteaufbau", Kapitel „Sicherheitstech‐
nische Aspekte, FI-Schalter (RCD)".
Antriebssystem SD2M - Hardwarebeschreibung
W
