Anschlussbeispiele
8.7.11

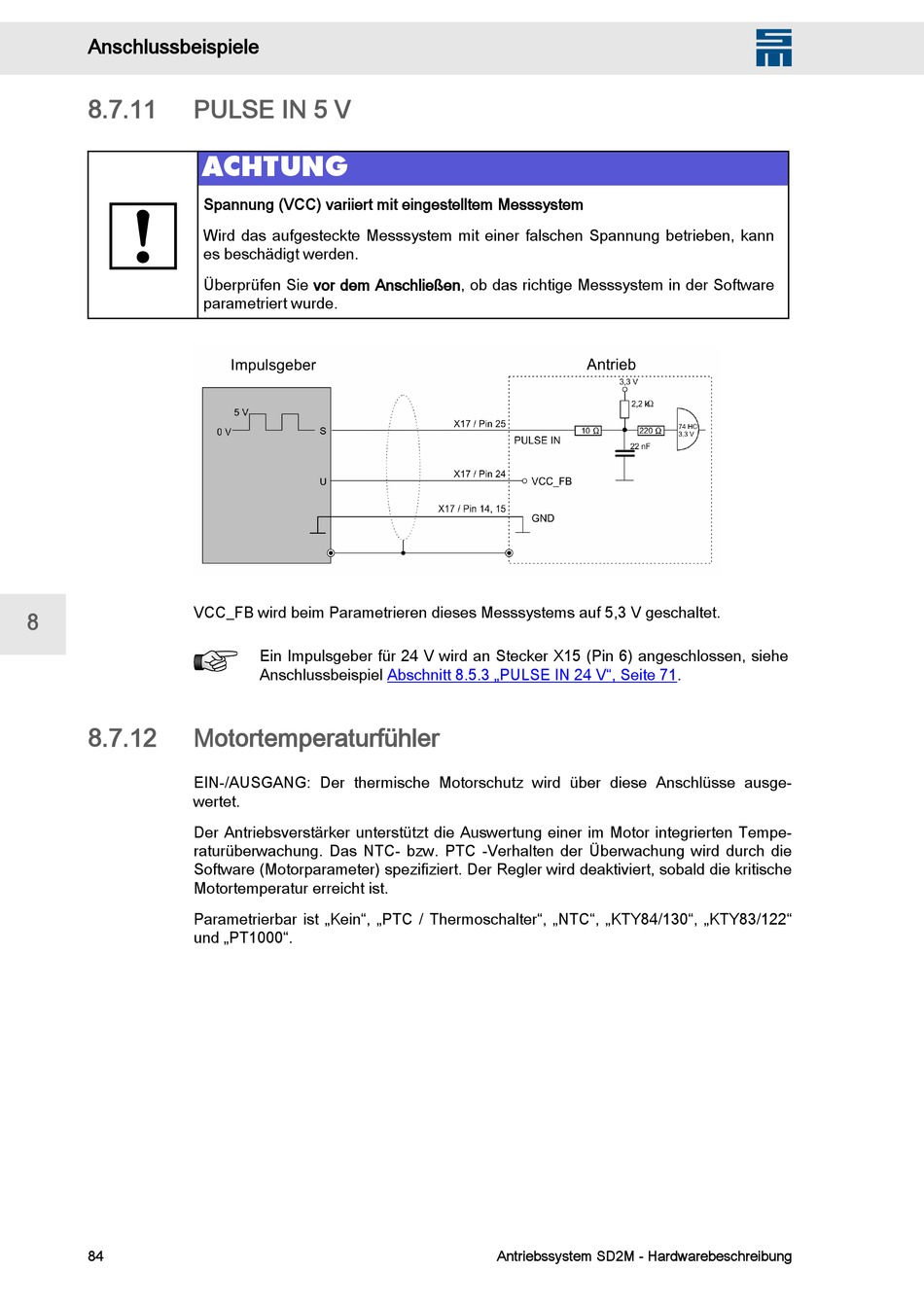

PULSE IN 5 V

VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
8
8.7.12 Motortemperaturfühler
EIN-/AUSGANG: Der thermische Motorschutz wird über diese Anschlüsse ausge‐
wertet.
Der Antriebsverstärker unterstützt die Auswertung einer im Motor integrierten Tempe‐
raturüberwachung. Das NTC- bzw. PTC -Verhalten der Überwachung wird durch die
Software (Motorparameter) spezifiziert. Der Regler wird deaktiviert, sobald die kritische
Motortemperatur erreicht ist.
Parametrierbar ist „Kein", „PTC / Thermoschalter", „NTC", „KTY84/130", „KTY83/122"
und „PT1000".
84
ACHTUNG
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann
es beschädigt werden.
Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Software
parametriert wurde.
Ein Impulsgeber für 24 V wird an Stecker X15 (Pin 6) angeschlossen, siehe
Anschlussbeispiel Abschnitt 8.5.3 „PULSE IN 24 V", Seite
Antriebssystem SD2M - Hardwarebeschreibung
W
71.
