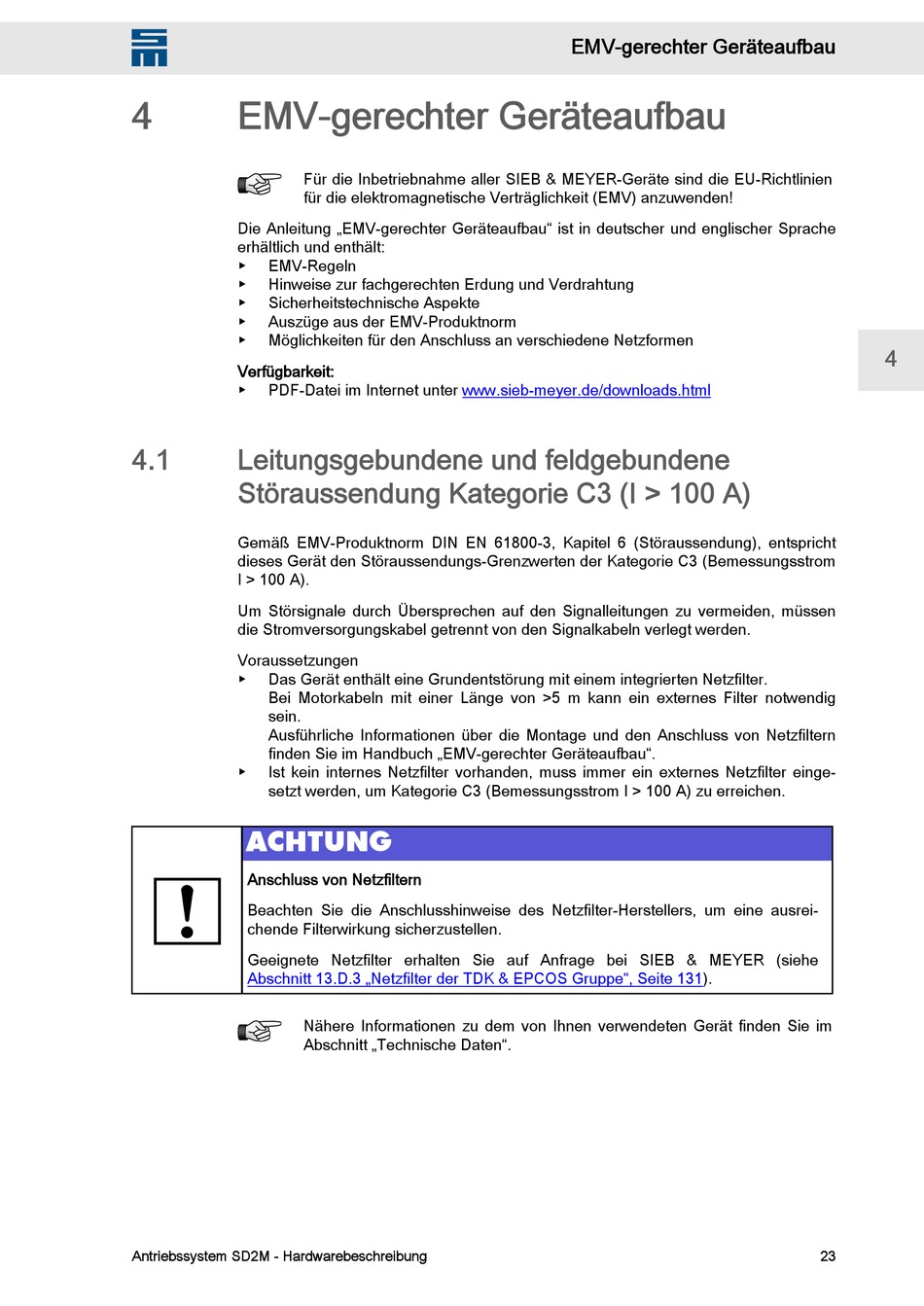

4 EMV-gerechter Geräteaufbau
Für die Inbetriebnahme aller SIEB & MEYER-Geräte sind die EU-Richtlinien
für die elektromagnetische Verträglichkeit (EMV) anzuwenden!
Die Anleitung „EMV-gerechter Geräteaufbau" ist in deutscher und englischer Sprache
erhältlich und enthält:
▶ EMV-Regeln
▶ Hinweise zur fachgerechten Erdung und Verdrahtung
▶ Sicherheitstechnische Aspekte
▶ Auszüge aus der EMV-Produktnorm
▶ Möglichkeiten für den Anschluss an verschiedene Netzformen
Verfügbarkeit:
▶ PDF-Datei im Internet unter
4.1 Leitungsgebundene und feldgebundene
Störaussendung Kategorie C3 (I > 100 A)
Gemäß EMV-Produktnorm DIN EN 61800-3, Kapitel 6 (Störaussendung), entspricht
dieses Gerät den Störaussendungs-Grenzwerten der Kategorie C3 (Bemessungsstrom
I > 100 A).
Um Störsignale durch Übersprechen auf den Signalleitungen zu vermeiden, müssen
die Stromversorgungskabel getrennt von den Signalkabeln verlegt werden.
Voraussetzungen
▶ Das Gerät enthält eine Grundentstörung mit einem integrierten Netzfilter.
Bei Motorkabeln mit einer Länge von >5 m kann ein externes Filter notwendig
sein.
Ausführliche Informationen über die Montage und den Anschluss von Netzfiltern
finden Sie im Handbuch „EMV-gerechter Geräteaufbau".
▶ Ist kein internes Netzfilter vorhanden, muss immer ein externes Netzfilter einge‐
setzt werden, um Kategorie C3 (Bemessungsstrom I > 100 A) zu erreichen.
ACHTUNG
Anschluss von Netzfiltern
Beachten Sie die Anschlusshinweise des Netzfilter-Herstellers, um eine ausrei‐
chende Filterwirkung sicherzustellen.
Geeignete Netzfilter erhalten Sie auf Anfrage bei SIEB & MEYER (siehe
Abschnitt 13.D.3 „Netzfilter der TDK & EPCOS Gruppe", Seite
Nähere Informationen zu dem von Ihnen verwendeten Gerät finden Sie im
Abschnitt „Technische Daten".
