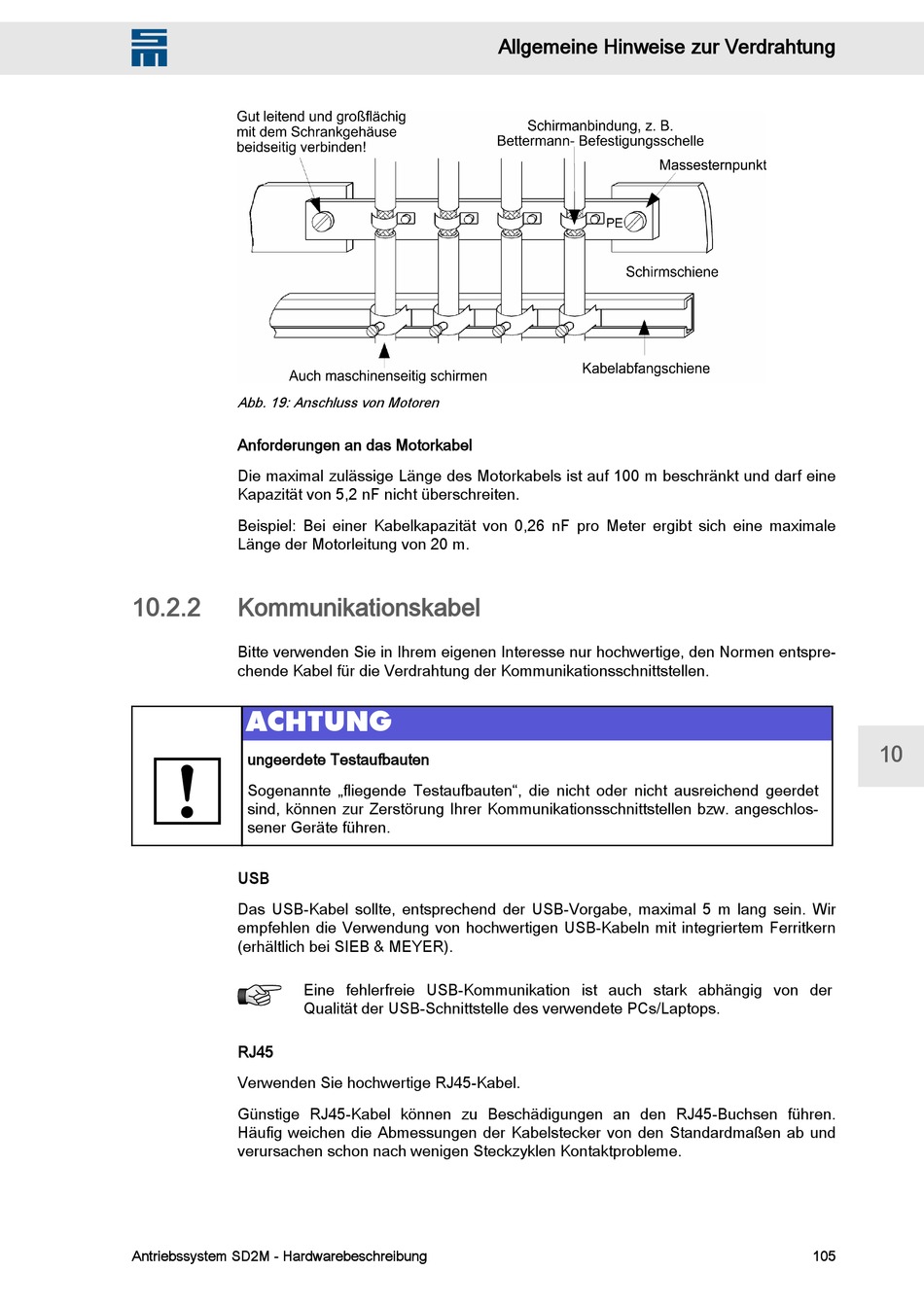

Abb. 19: Anschluss von Motoren
Anforderungen an das Motorkabel
Die maximal zulässige Länge des Motorkabels ist auf 100 m beschränkt und darf eine
Kapazität von 5,2 nF nicht überschreiten.
Beispiel: Bei einer Kabelkapazität von 0,26 nF pro Meter ergibt sich eine maximale
Länge der Motorleitung von 20 m.
10.2.2

Kommunikationskabel

Bitte verwenden Sie in Ihrem eigenen Interesse nur hochwertige, den Normen entspre‐
chende Kabel für die Verdrahtung der Kommunikationsschnittstellen.
ACHTUNG
ungeerdete Testaufbauten
Sogenannte „fliegende Testaufbauten", die nicht oder nicht ausreichend geerdet
sind, können zur Zerstörung Ihrer Kommunikationsschnittstellen bzw. angeschlos‐
sener Geräte führen.
USB
Das USB-Kabel sollte, entsprechend der USB-Vorgabe, maximal 5 m lang sein. Wir
empfehlen die Verwendung von hochwertigen USB-Kabeln mit integriertem Ferritkern
(erhältlich bei SIEB & MEYER).
Eine fehlerfreie USB-Kommunikation ist auch stark abhängig von der
Qualität der USB-Schnittstelle des verwendete PCs/Laptops.
RJ45
Verwenden Sie hochwertige RJ45-Kabel.
Günstige RJ45-Kabel können zu Beschädigungen an den RJ45-Buchsen führen.
Häufig weichen die Abmessungen der Kabelstecker von den Standardmaßen ab und
verursachen schon nach wenigen Steckzyklen Kontaktprobleme.
