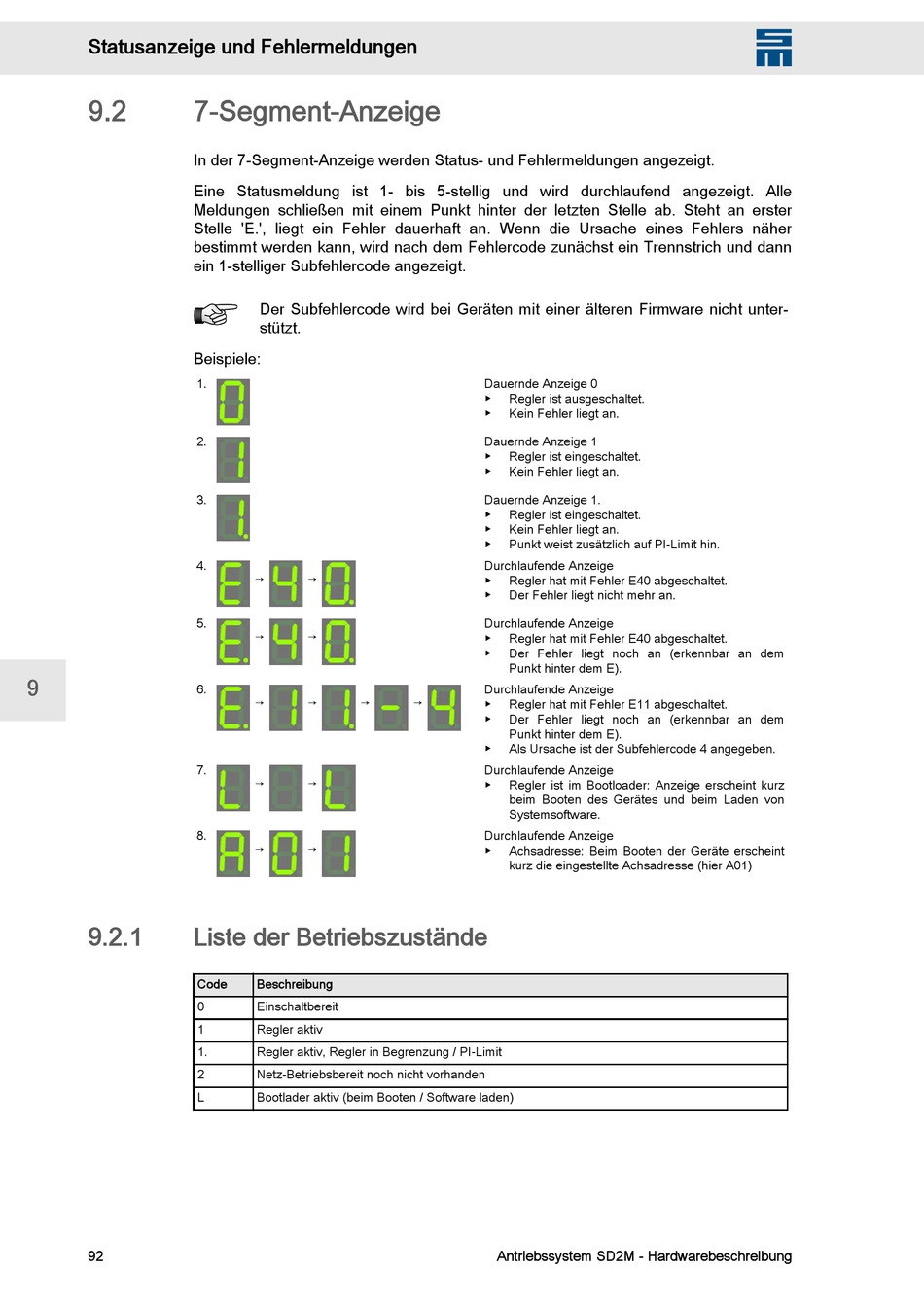

7-Segment-Anzeige

In der 7-Segment-Anzeige werden Status- und Fehlermeldungen angezeigt.
Eine Statusmeldung ist 1- bis 5-stellig und wird durchlaufend angezeigt. Alle
Meldungen schließen mit einem Punkt hinter der letzten Stelle ab. Steht an erster
Stelle 'E.', liegt ein Fehler dauerhaft an. Wenn die Ursache eines Fehlers näher
bestimmt werden kann, wird nach dem Fehlercode zunächst ein Trennstrich und dann
ein 1-stelliger Subfehlercode angezeigt.
Beispiele:
1.
2.
3.
4.
5.
9
6.
7.
8.
9.2.1 Liste der Betriebszustände
Code
0
1
1.
2
L
92
Der Subfehlercode wird bei Geräten mit einer älteren Firmware nicht unter‐
stützt.
→ →
→ →
→ → → →
→ →
→ →
Beschreibung
Einschaltbereit
Regler aktiv
Regler aktiv, Regler in Begrenzung / PI-Limit
Netz-Betriebsbereit noch nicht vorhanden
Bootlader aktiv (beim Booten / Software laden)
Dauernde Anzeige 0
▶ Regler ist ausgeschaltet.
▶ Kein Fehler liegt an.
Dauernde Anzeige 1
▶ Regler ist eingeschaltet.
▶ Kein Fehler liegt an.
Dauernde Anzeige 1.
▶ Regler ist eingeschaltet.
▶ Kein Fehler liegt an.
▶ Punkt weist zusätzlich auf PI-Limit hin.
Durchlaufende Anzeige
▶ Regler hat mit Fehler E40 abgeschaltet.
▶ Der Fehler liegt nicht mehr an.
Durchlaufende Anzeige
▶ Regler hat mit Fehler E40 abgeschaltet.
▶ Der Fehler liegt noch an (erkennbar an dem
Punkt hinter dem E).
Durchlaufende Anzeige
▶ Regler hat mit Fehler E11 abgeschaltet.
▶ Der Fehler liegt noch an (erkennbar an dem
Punkt hinter dem E).
▶ Als Ursache ist der Subfehlercode 4 angegeben.
Durchlaufende Anzeige
▶ Regler ist im Bootloader: Anzeige erscheint kurz
beim Booten des Gerätes und beim Laden von
Systemsoftware.
Durchlaufende Anzeige
▶ Achsadresse: Beim Booten der Geräte erscheint
kurz die eingestellte Achsadresse (hier A01)
