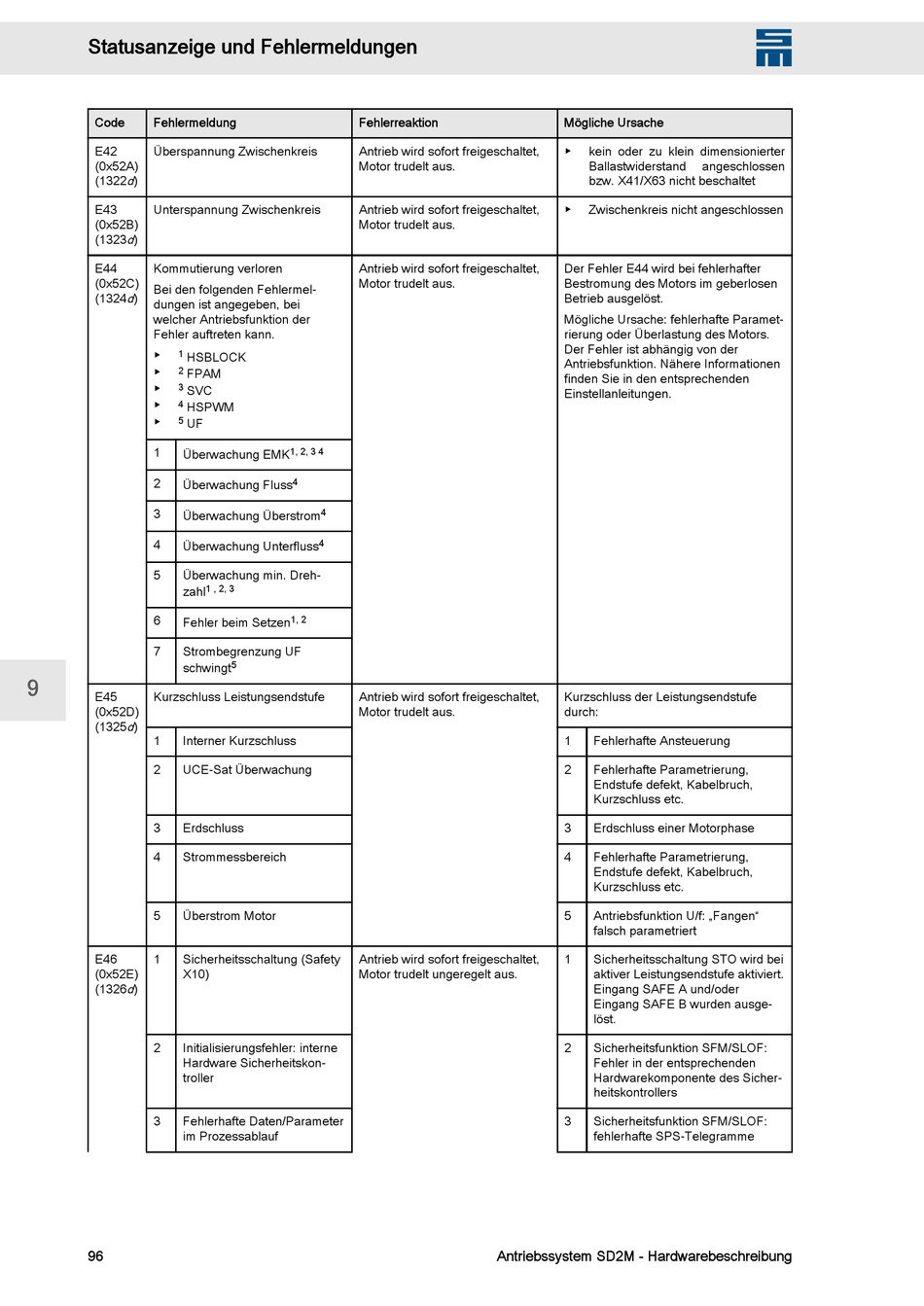

Statusanzeige und Fehlermeldungen
Code Fehlermeldung
E42 Überspannung Zwischenkreis
(0x52A)
d )
(1322
E43 Unterspannung Zwischenkreis
(0x52B)
d )
(1323
E44 Kommutierung verloren
(0x52C)
Bei den folgenden Fehlermel‐
(1324 d )
dungen ist angegeben, bei
welcher Antriebsfunktion der
Fehler auftreten kann.
▶
1
HSBLOCK
▶
2
FPAM
▶
3
SVC
▶
4
HSPWM
▶
5 UF
1
Überwachung EMK
2
Überwachung Fluss
3
Überwachung Überstrom
4
Überwachung Unterfluss
5 Überwachung min. Dreh‐
zahl
6
Fehler beim Setzen
7 Strombegrenzung UF
schwingt
9
E45 Kurzschluss Leistungsendstufe
(0x52D)
d )
(1325
1 Interner Kurzschluss
2 UCE-Sat Überwachung
3 Erdschluss
4 Strommessbereich
5 Überstrom Motor
E46 1 Sicherheitsschaltung (Safety
(0x52E) X10)
d )
(1326
2 Initialisierungsfehler: interne
Hardware Sicherheitskon‐
troller
3 Fehlerhafte Daten/Parameter
im Prozessablauf
96
Fehlerreaktion
Antrieb wird sofort freigeschaltet,
Motor trudelt aus.
Antrieb wird sofort freigeschaltet,
Motor trudelt aus.
Antrieb wird sofort freigeschaltet,
Motor trudelt aus.
1, 2, 3 4
4
4
4
1 , 2, 3
1, 2
5
Antrieb wird sofort freigeschaltet,
Motor trudelt aus.
Antrieb wird sofort freigeschaltet,
Motor trudelt ungeregelt aus.
Mögliche Ursache
▶ kein oder zu klein dimensionierter
Ballastwiderstand
bzw. X41/X63 nicht beschaltet
▶ Zwischenkreis nicht angeschlossen
Der Fehler E44 wird bei fehlerhafter
Bestromung des Motors im geberlosen
Betrieb ausgelöst.
Mögliche Ursache: fehlerhafte Paramet‐
rierung oder Überlastung des Motors.
Der Fehler ist abhängig von der
Antriebsfunktion. Nähere Informationen
finden Sie in den entsprechenden
Einstellanleitungen.
Kurzschluss der Leistungsendstufe
durch:
1 Fehlerhafte Ansteuerung
2 Fehlerhafte Parametrierung,
Endstufe defekt, Kabelbruch,
Kurzschluss etc.
3 Erdschluss einer Motorphase
4 Fehlerhafte Parametrierung,
Endstufe defekt, Kabelbruch,
Kurzschluss etc.
5 Antriebsfunktion U/f: „Fangen"
falsch parametriert
1 Sicherheitsschaltung STO wird bei
aktiver Leistungsendstufe aktiviert.
Eingang SAFE A und/oder
Eingang SAFE B wurden ausge‐
löst.
2 Sicherheitsfunktion SFM/SLOF:
Fehler in der entsprechenden
Hardwarekomponente des Sicher‐
heitskontrollers
3 Sicherheitsfunktion SFM/SLOF:
fehlerhafte SPS-Telegramme
Antriebssystem SD2M - Hardwarebeschreibung
W
angeschlossen
