Vor dem Öffnen des Geräts müssen folgende Voraussetzungen erfüllt sein:
▶
▶
▶
▶
▶
▶
5.8.2.1 Gerät 0362280AF

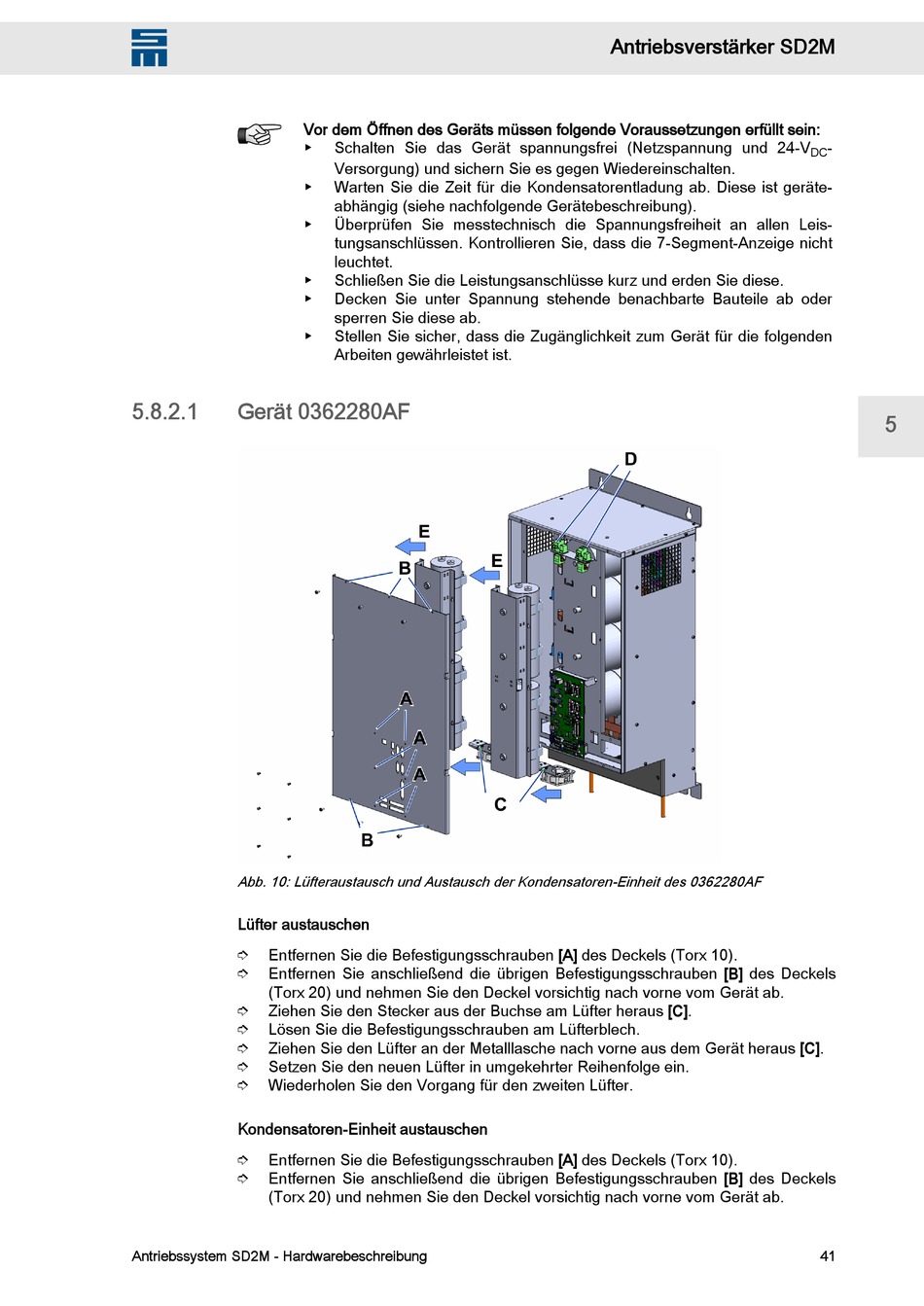

Abb. 10: Lüfteraustausch und Austausch der Kondensatoren-Einheit des 0362280AF
Lüfter austauschen
➮ Entfernen Sie die Befestigungsschrauben [A] des Deckels (Torx 10).
➮ Entfernen Sie anschließend die übrigen Befestigungsschrauben [B] des Deckels
(Torx 20) und nehmen Sie den Deckel vorsichtig nach vorne vom Gerät ab.
➮ Ziehen Sie den Stecker aus der Buchse am Lüfter heraus [C].
➮ Lösen Sie die Befestigungsschrauben am Lüfterblech.
➮ Ziehen Sie den Lüfter an der Metalllasche nach vorne aus dem Gerät heraus [C].
➮ Setzen Sie den neuen Lüfter in umgekehrter Reihenfolge ein.
➮ Wiederholen Sie den Vorgang für den zweiten Lüfter.
Kondensatoren-Einheit austauschen
➮ Entfernen Sie die Befestigungsschrauben [A] des Deckels (Torx 10).
➮ Entfernen Sie anschließend die übrigen Befestigungsschrauben [B] des Deckels
(Torx 20) und nehmen Sie den Deckel vorsichtig nach vorne vom Gerät ab.
Antriebssystem SD2M - Hardwarebeschreibung
Schalten Sie das Gerät spannungsfrei (Netzspannung und 24-V
Versorgung) und sichern Sie es gegen Wiedereinschalten.
Warten Sie die Zeit für die Kondensatorentladung ab. Diese ist geräte‐
abhängig (siehe nachfolgende Gerätebeschreibung).
Überprüfen Sie messtechnisch die Spannungsfreiheit an allen Leis‐
tungsanschlüssen. Kontrollieren Sie, dass die 7-Segment-Anzeige nicht
leuchtet.
Schließen Sie die Leistungsanschlüsse kurz und erden Sie diese.
Decken Sie unter Spannung stehende benachbarte Bauteile ab oder
sperren Sie diese ab.
Stellen Sie sicher, dass die Zugänglichkeit zum Gerät für die folgenden
Arbeiten gewährleistet ist.
