Das Gerät ist für eine senkrechte Wandmontage vorgesehen. Andere Aufstellpositi‐
onen sind nach Rücksprache mit SIEB & MEYER möglich.
5.7.1

0362281BF mit 0362250

Im Folgenden wird beschrieben, wie Sie die Zwischenkreis-Erweiterung 0362250 auf
dem Antriebssystem SD2M befestigen und elektrisch anschließen.
38

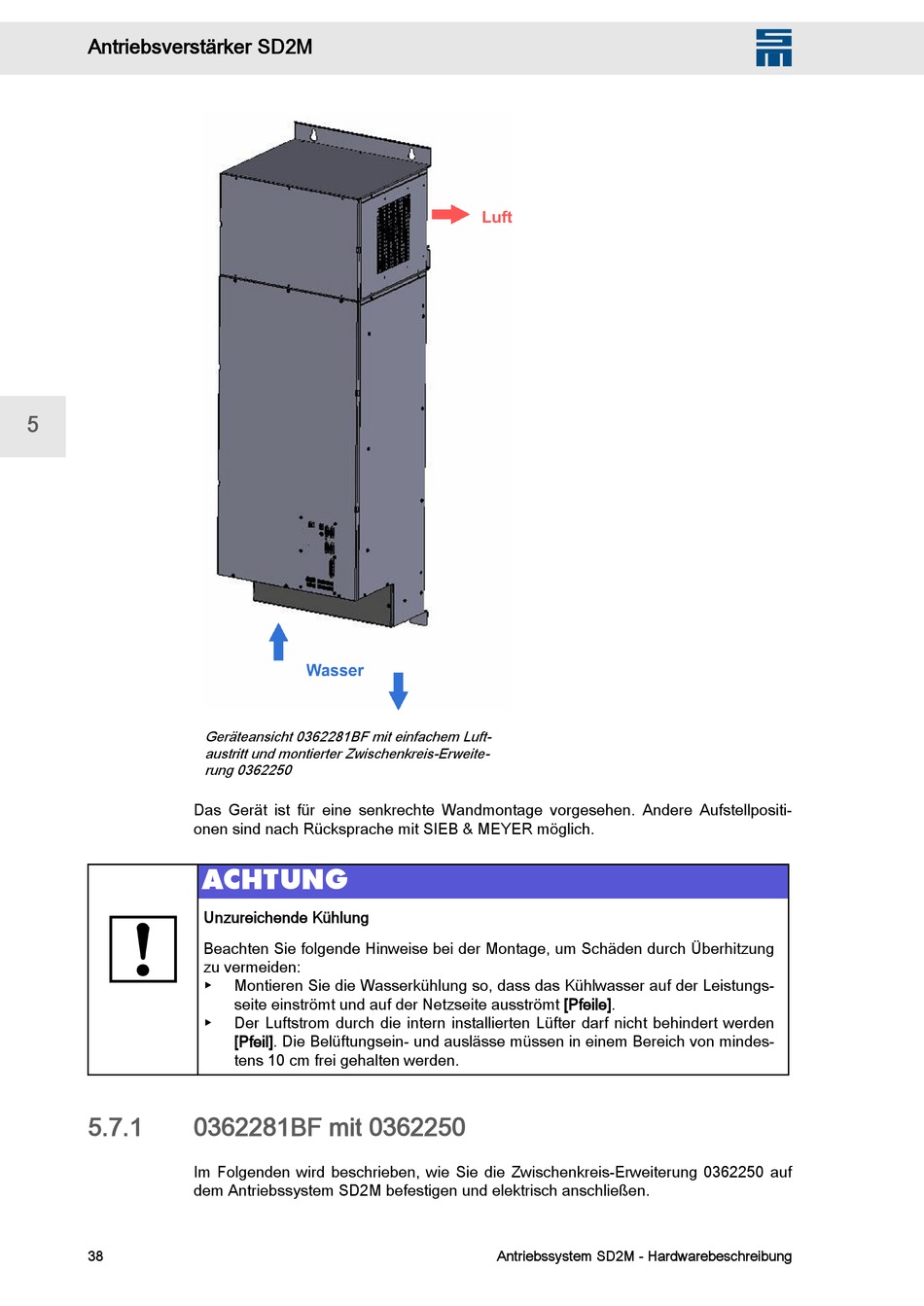

Geräteansicht 0362281BF mit einfachem Luft‐
austritt und montierter Zwischenkreis-Erweite‐
rung 0362250
ACHTUNG
Unzureichende Kühlung
Beachten Sie folgende Hinweise bei der Montage, um Schäden durch Überhitzung
zu vermeiden:
▶ Montieren Sie die Wasserkühlung so, dass das Kühlwasser auf der Leistungs‐
seite einströmt und auf der Netzseite ausströmt [Pfeile].
▶ Der Luftstrom durch die intern installierten Lüfter darf nicht behindert werden
[Pfeil]. Die Belüftungsein- und auslässe müssen in einem Bereich von mindes‐
tens 10 cm frei gehalten werden.
