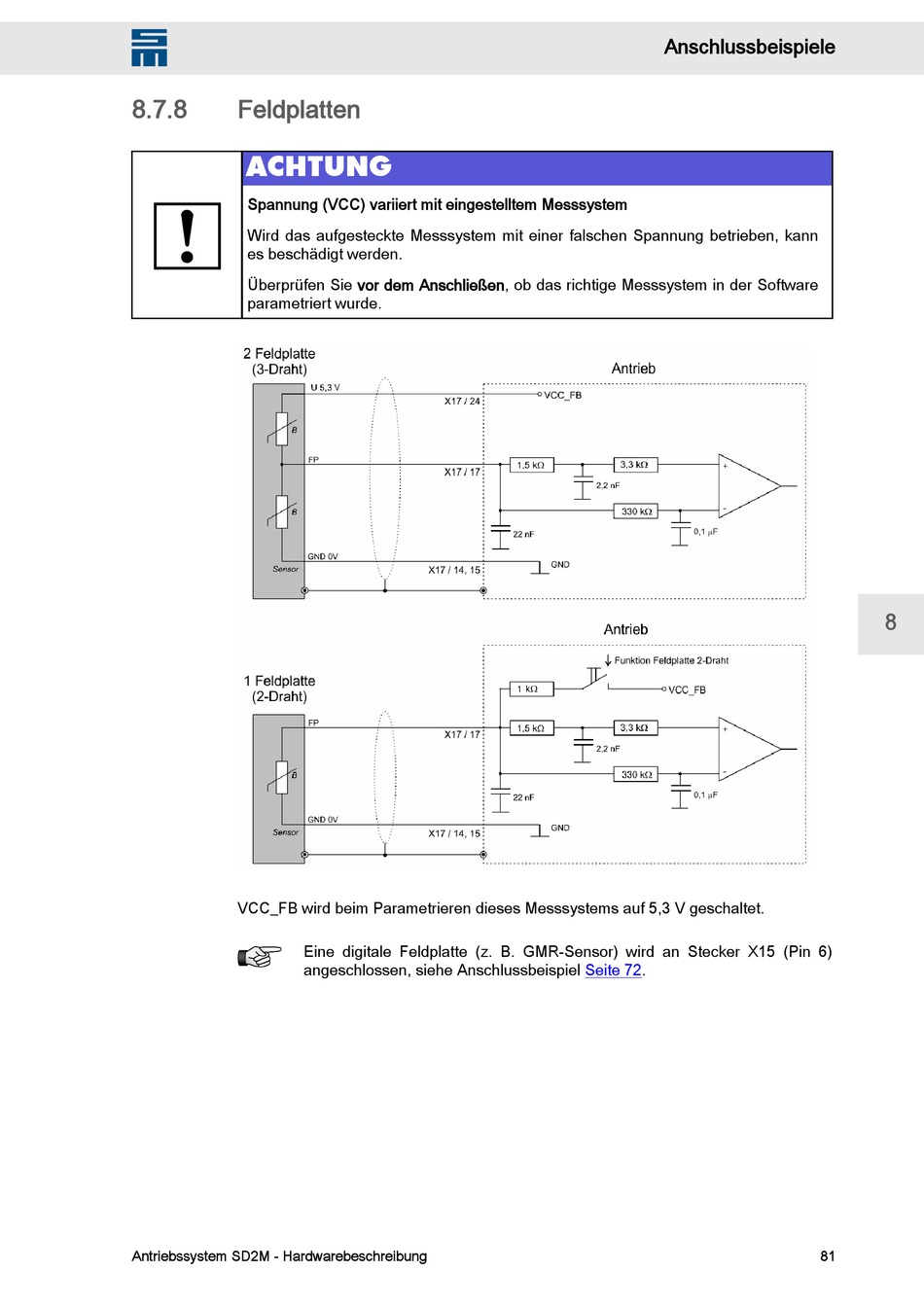

Feldplatten

ACHTUNG
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann
es beschädigt werden.
Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Software
parametriert wurde.
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Eine digitale Feldplatte (z. B. GMR-Sensor) wird an Stecker X15 (Pin 6)
angeschlossen, siehe Anschlussbeispiel
