Anschlussbeispiele

Die folgenden Abschnitte enthalten Anschlussbeispiele für die einzelnen Stecker des
Geräts.

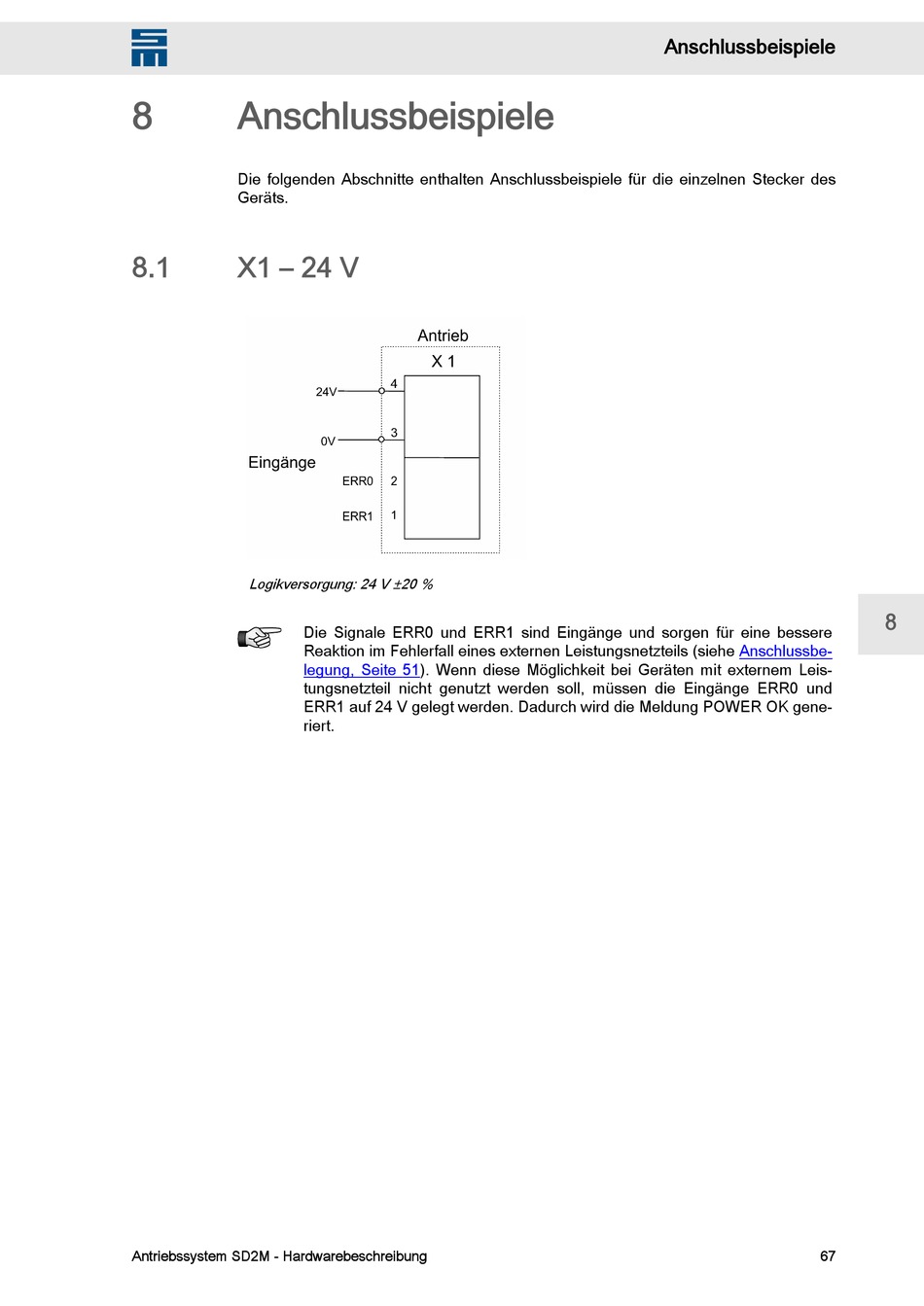

8.1 X1 – 24 V
Logikversorgung: 24 V ±20 %
Die Signale ERR0 und ERR1 sind Eingänge und sorgen für eine bessere
Reaktion im Fehlerfall eines externen Leistungsnetzteils (siehe
legung, Seite
tungsnetzteil nicht genutzt werden soll, müssen die Eingänge ERR0 und
ERR1 auf 24 V gelegt werden. Dadurch wird die Meldung POWER OK gene‐
riert.
Antriebssystem SD2M - Hardwarebeschreibung
51). Wenn diese Möglichkeit bei Geräten mit externem Leis‐
