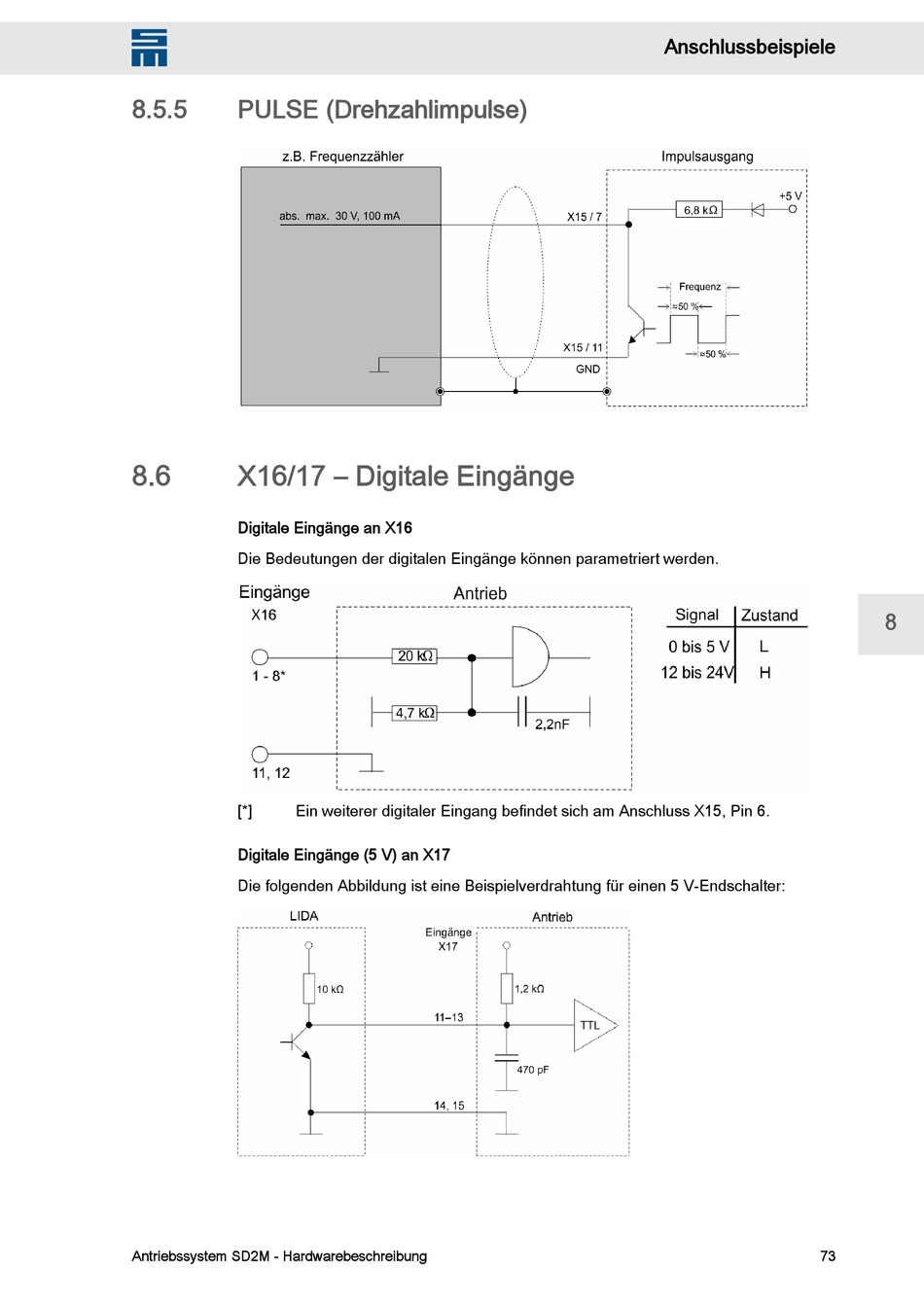

PULSE (Drehzahlimpulse)
8.6
X16/17 – Digitale Eingänge
Digitale Eingänge an X16
Die Bedeutungen der digitalen Eingänge können parametriert werden.
[*]
Ein weiterer digitaler Eingang befindet sich am Anschluss X15, Pin 6.
Digitale Eingänge (5 V) an X17
Die folgenden Abbildung ist eine Beispielverdrahtung für einen 5 V-Endschalter:
Antriebssystem SD2M - Hardwarebeschreibung
Anschlussbeispiele
