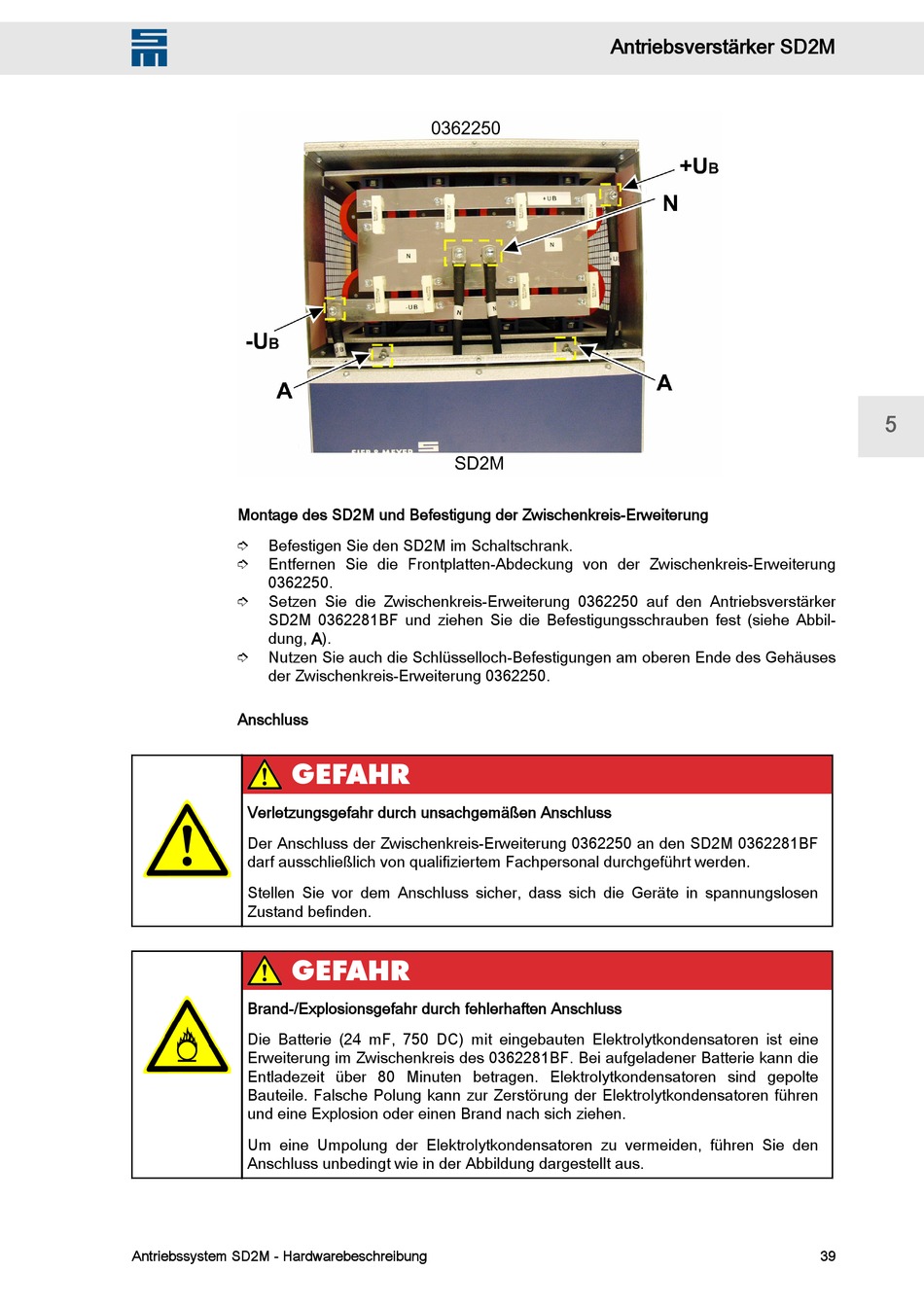

Montage des SD2M und Befestigung der Zwischenkreis-Erweiterung
➮ Befestigen Sie den SD2M im Schaltschrank.
➮ Entfernen Sie die Frontplatten-Abdeckung von der Zwischenkreis-Erweiterung
0362250.
➮ Setzen Sie die Zwischenkreis-Erweiterung 0362250 auf den Antriebsverstärker
SD2M 0362281BF und ziehen Sie die Befestigungsschrauben fest (siehe Abbil‐
dung, A).
➮ Nutzen Sie auch die Schlüsselloch-Befestigungen am oberen Ende des Gehäuses
der Zwischenkreis-Erweiterung 0362250.
Anschluss
GEFAHR
Verletzungsgefahr durch unsachgemäßen Anschluss
Der Anschluss der Zwischenkreis-Erweiterung 0362250 an den SD2M 0362281BF
darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Stellen Sie vor dem Anschluss sicher, dass sich die Geräte in spannungslosen
Zustand befinden.
GEFAHR
Brand-/Explosionsgefahr durch fehlerhaften Anschluss
Die Batterie (24 mF, 750 DC) mit eingebauten Elektrolytkondensatoren ist eine
Erweiterung im Zwischenkreis des 0362281BF. Bei aufgeladener Batterie kann die
Entladezeit über 80 Minuten betragen. Elektrolytkondensatoren sind gepolte
Bauteile. Falsche Polung kann zur Zerstörung der Elektrolytkondensatoren führen
und eine Explosion oder einen Brand nach sich ziehen.
Um eine Umpolung der Elektrolytkondensatoren zu vermeiden, führen Sie den
Anschluss unbedingt wie in der Abbildung dargestellt aus.
