Anschlussbelegung
9-polige Submin-D-Buchse
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
Anschlussbeispiel: „X6, X7 – Inkrementalgeber mit TTL-Signalen", Seite 68

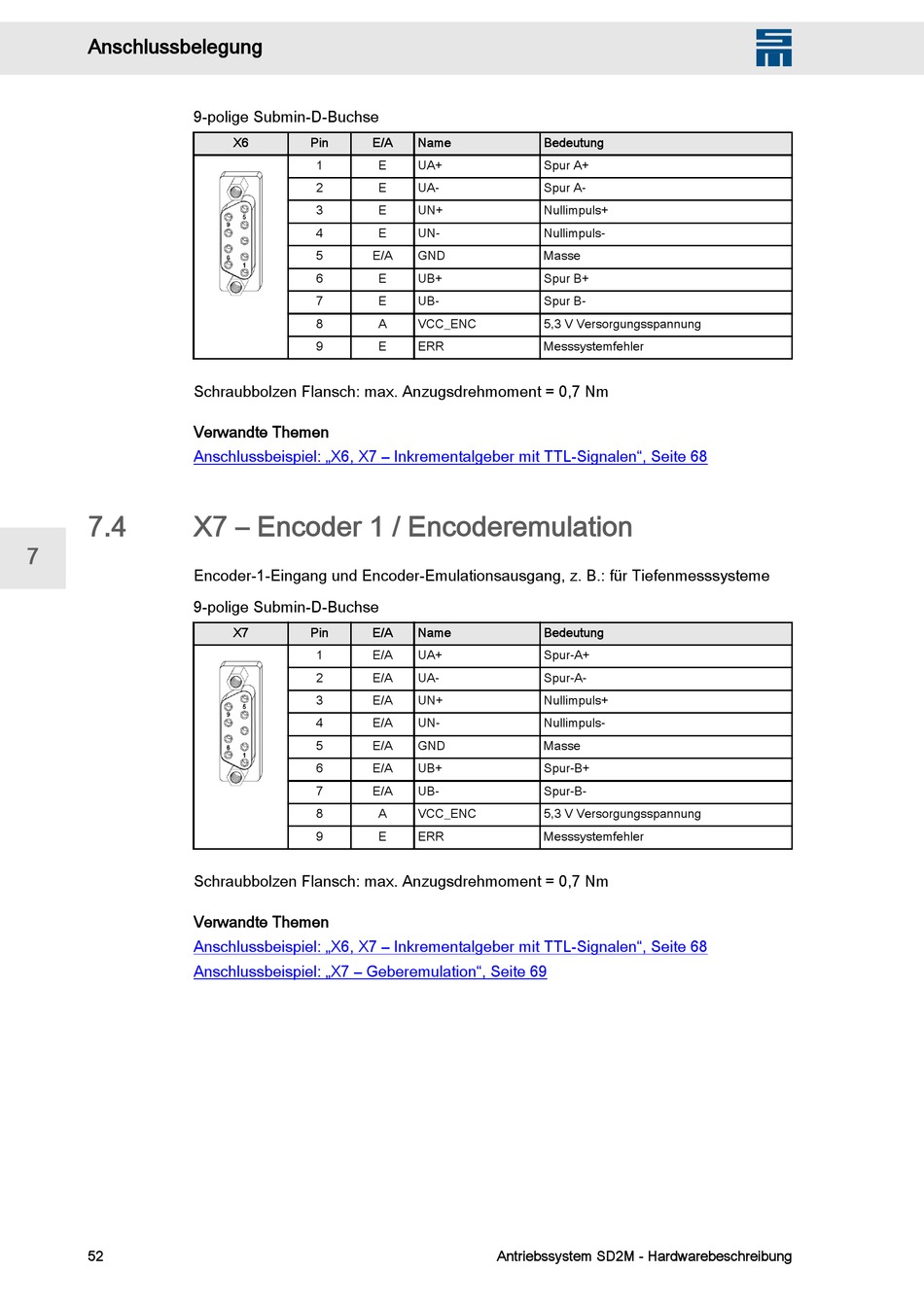

7.4
X7 – Encoder 1 / Encoderemulation
7
Encoder-1-Eingang und Encoder-Emulationsausgang, z. B.: für Tiefenmesssysteme
9-polige Submin-D-Buchse
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
Anschlussbeispiel: „X6, X7 – Inkrementalgeber mit TTL-Signalen", Seite 68
Anschlussbeispiel: „X7 – Geberemulation", Seite 69
52
X6
Pin
E/A
1
E
2
E
3
E
4
E
5
E/A
6
E
7
E
8
A
9
E
X7
Pin
E/A
1
E/A
2
E/A
3
E/A
4
E/A
5
E/A
6
E/A
7
E/A
8
A
9
E
Name
Bedeutung
UA+
Spur A+
UA-
Spur A-
UN+
Nullimpuls+
UN-
Nullimpuls-
GND
Masse
UB+
Spur B+
UB-
Spur B-
VCC_ENC
5,3 V Versorgungsspannung
ERR
Messsystemfehler
Name
Bedeutung
UA+
Spur-A+
UA-
Spur-A-
UN+
Nullimpuls+
UN-
Nullimpuls-
GND
Masse
UB+
Spur-B+
UB-
Spur-B-
VCC_ENC
5,3 V Versorgungsspannung
ERR
Messsystemfehler
Antriebssystem SD2M - Hardwarebeschreibung
