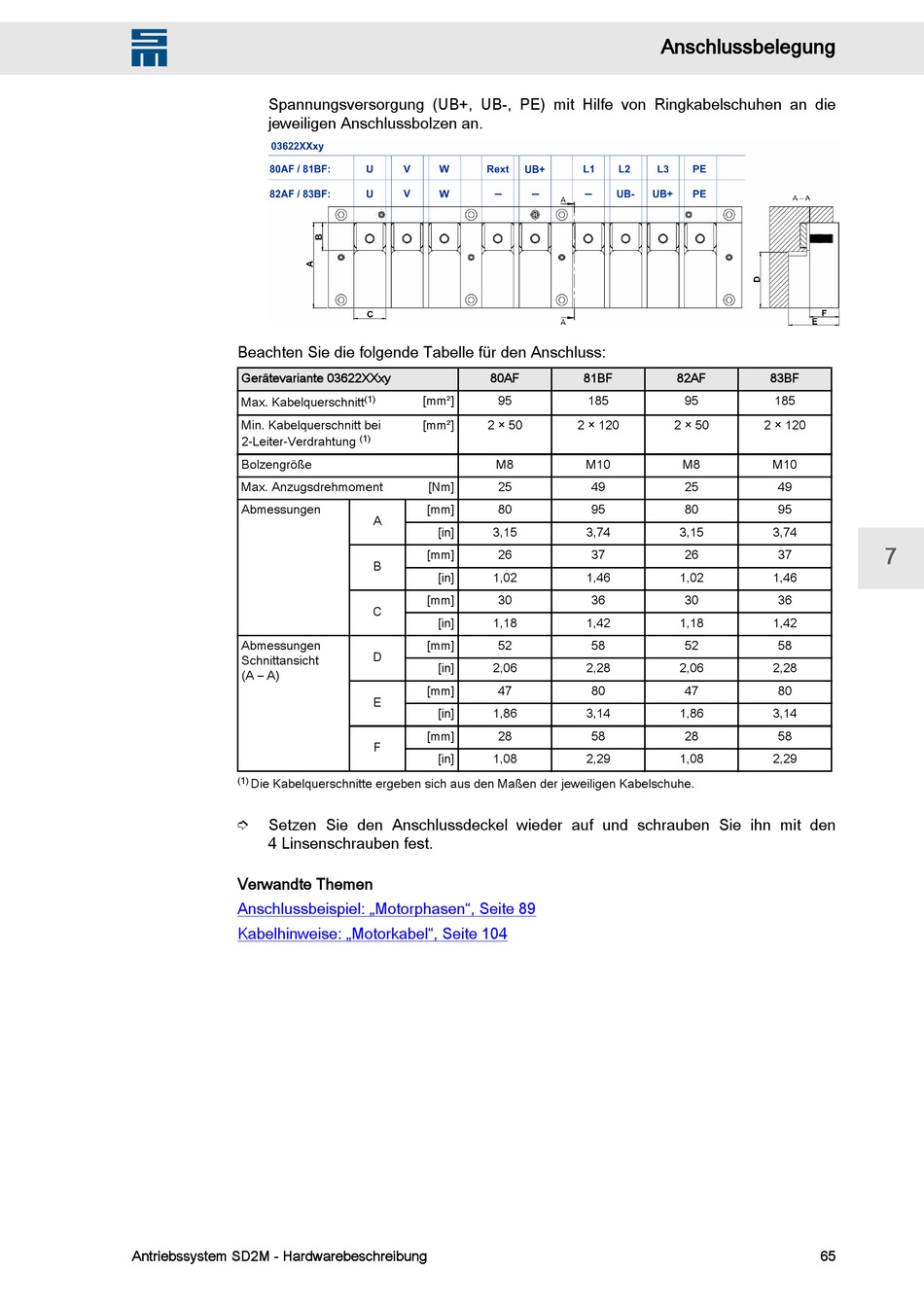

SIEB & MEYER SD2M Hardware-Beschreibung Seite 65

W
Spannungsversorgung (UB+, UB-, PE) mit Hilfe von Ringkabelschuhen an die
jeweiligen Anschlussbolzen an.
Beachten Sie die folgende Tabelle für den Anschluss:
Gerätevariante 03622XXxy
Max. Kabelquerschnitt
Min. Kabelquerschnitt bei
2-Leiter-Verdrahtung
Bolzengröße
Max. Anzugsdrehmoment
Abmessungen
Abmessungen
Schnittansicht
(A – A)
(1)
Die Kabelquerschnitte ergeben sich aus den Maßen der jeweiligen Kabelschuhe.
➮ Setzen Sie den Anschlussdeckel wieder auf und schrauben Sie ihn mit den
4 Linsenschrauben fest.
Verwandte Themen
Anschlussbeispiel: „Motorphasen", Seite 89
Kabelhinweise: „Motorkabel", Seite 104
Antriebssystem SD2M - Hardwarebeschreibung
80AF
[mm²] 95
(1)
[mm²] 2 × 50
(1)
M8
[Nm] 25
[mm] 80
A
[in] 3,15
[mm] 26
B
[in] 1,02
[mm] 30
C
[in] 1,18
[mm] 52
D
[in] 2,06
[mm] 47
E
[in] 1,86
[mm] 28
F
[in] 1,08
Anschlussbelegung
81BF 82AF
185 95
2 × 120 2 × 50
M10 M8
49 25
95 80
3,74 3,15
37 26
1,46 1,02
36 30
1,42 1,18
58 52
2,28 2,06
80 47
3,14 1,86
58 28
2,29 1,08
83BF
185
2 × 120
M10
49
95
3,74
7
37
1,46
36
1,42
58
2,28
80
3,14
58
2,29
65
