W
Stecker
X64 OUT
X65 IN
SK 8/14/20
5.9.3

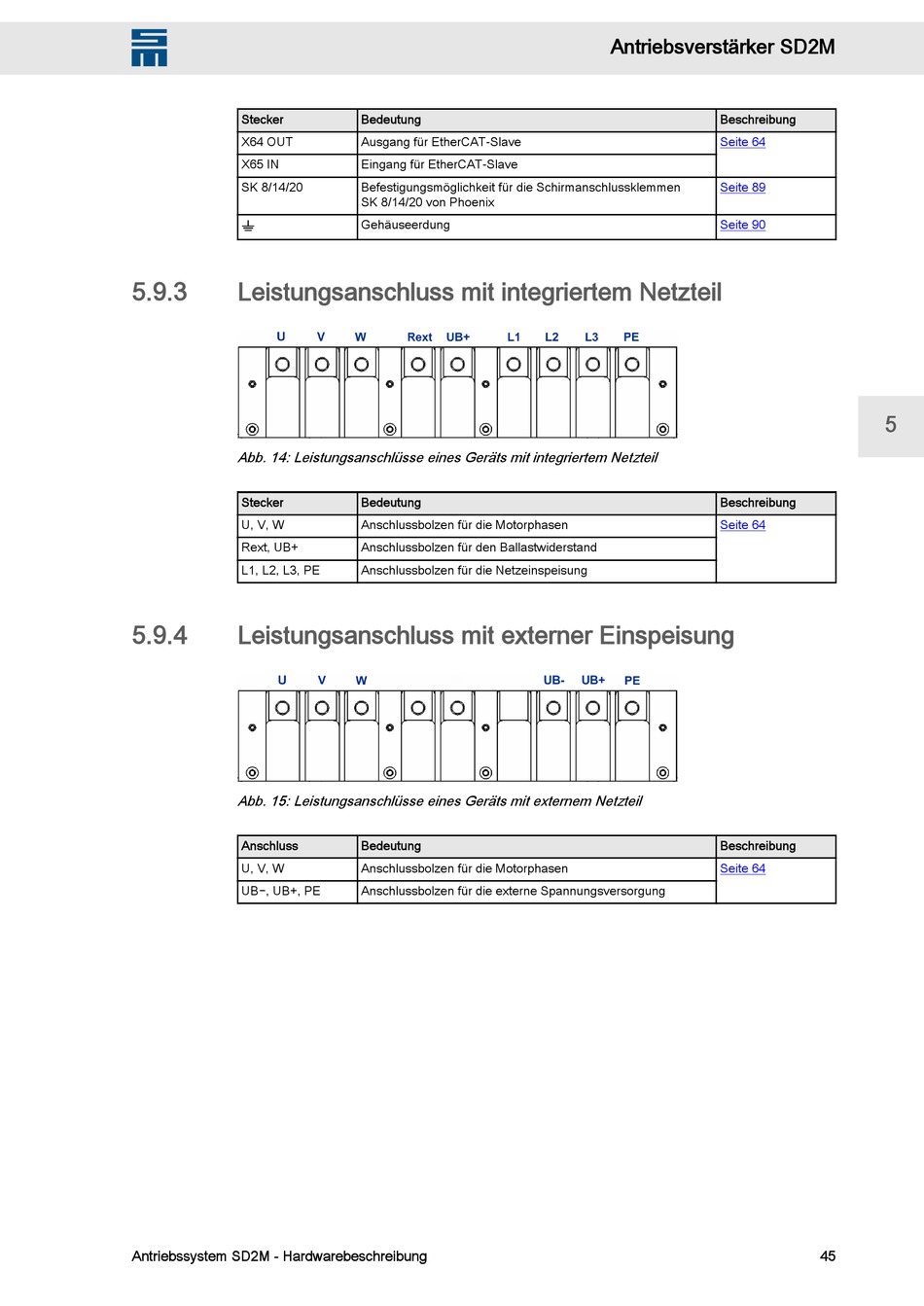

Leistungsanschluss mit integriertem Netzteil

Abb. 14: Leistungsanschlüsse eines Geräts mit integriertem Netzteil
Stecker
U, V, W
Rext, UB+
L1, L2, L3, PE
5.9.4

Leistungsanschluss mit externer Einspeisung

Abb. 15: Leistungsanschlüsse eines Geräts mit externem Netzteil
Anschluss
U, V, W
UB−, UB+, PE
Antriebssystem SD2M - Hardwarebeschreibung
Bedeutung
Ausgang für EtherCAT-Slave
Eingang für EtherCAT-Slave
Befestigungsmöglichkeit für die Schirmanschlussklemmen
SK 8/14/20 von Phoenix
Gehäuseerdung
Bedeutung
Anschlussbolzen für die Motorphasen
Anschlussbolzen für den Ballastwiderstand
Anschlussbolzen für die Netzeinspeisung
Bedeutung
Anschlussbolzen für die Motorphasen
Anschlussbolzen für die externe Spannungsversorgung
Antriebsverstärker SD2M
Beschreibung
Seite 64
Seite 89
Seite 90
Beschreibung
Seite 64
Beschreibung
Seite 64
5
45
