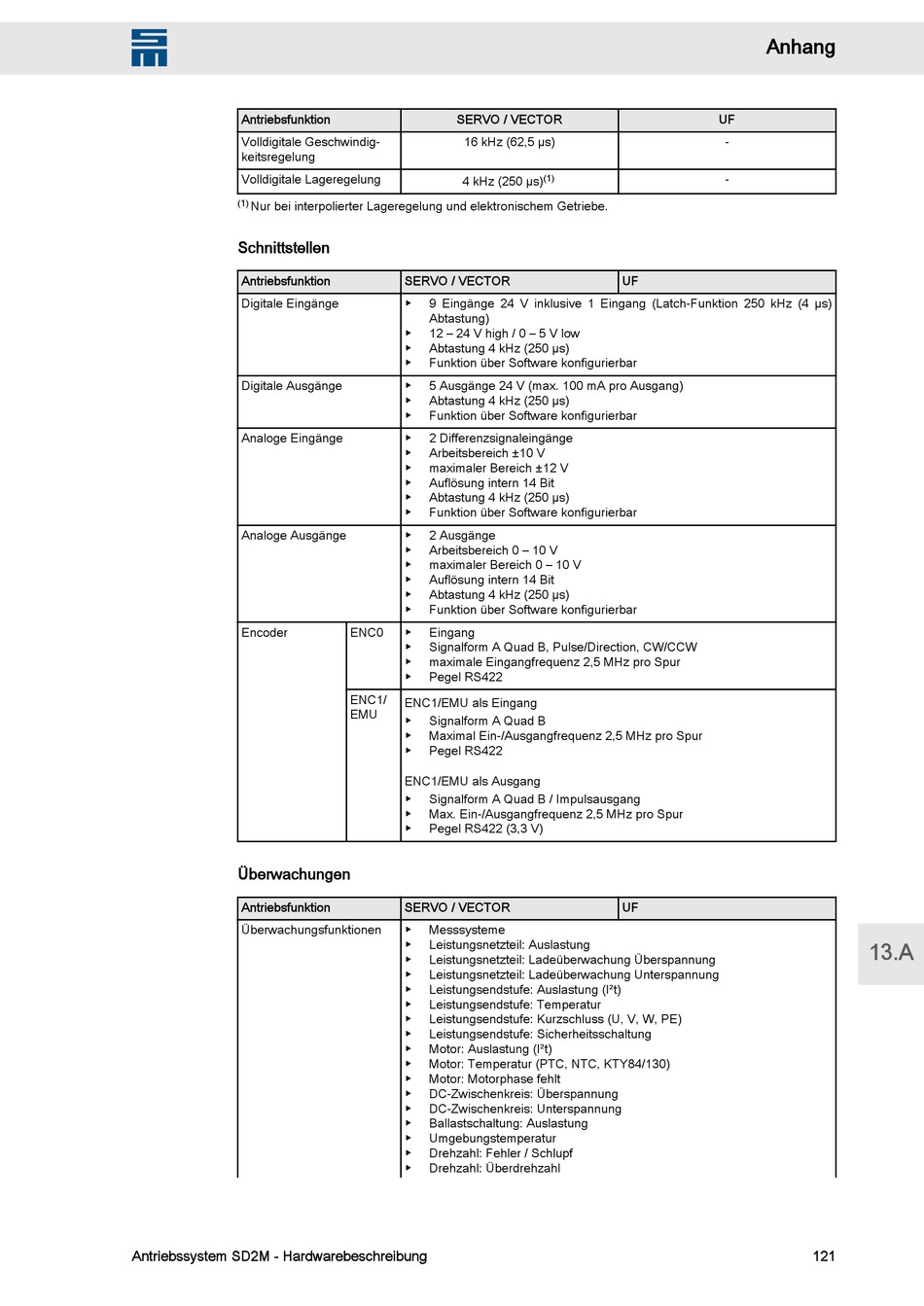

Antriebsfunktion
Volldigitale Geschwindig‐
keitsregelung
Volldigitale Lageregelung
(1)
Nur bei interpolierter Lageregelung und elektronischem Getriebe.
Schnittstellen
Antriebsfunktion
Digitale Eingänge
Digitale Ausgänge
Analoge Eingänge
Analoge Ausgänge
Encoder
Überwachungen
Antriebsfunktion
Überwachungsfunktionen
Antriebssystem SD2M - Hardwarebeschreibung
SERVO / VECTOR
16 kHz (62,5 µs)
4 kHz (250 µs)
SERVO / VECTOR
▶
9 Eingänge 24 V inklusive 1 Eingang (Latch-Funktion 250 kHz (4 µs)
Abtastung)
▶
12 – 24 V high / 0 – 5 V low
▶
Abtastung 4 kHz (250 µs)
▶
Funktion über Software konfigurierbar
▶
5 Ausgänge 24 V (max. 100 mA pro Ausgang)
▶
Abtastung 4 kHz (250 µs)
▶
Funktion über Software konfigurierbar
▶
2 Differenzsignaleingänge
▶
Arbeitsbereich ±10 V
▶
maximaler Bereich ±12 V
▶
Auflösung intern 14 Bit
▶
Abtastung 4 kHz (250 µs)
▶
Funktion über Software konfigurierbar
▶
2 Ausgänge
▶
Arbeitsbereich 0 – 10 V
▶
maximaler Bereich 0 – 10 V
▶
Auflösung intern 14 Bit
▶
Abtastung 4 kHz (250 µs)
▶
Funktion über Software konfigurierbar
ENC0
▶
Eingang
▶
Signalform A Quad B, Pulse/Direction, CW/CCW
▶
maximale Eingangfrequenz 2,5 MHz pro Spur
▶
Pegel RS422
ENC1/
ENC1/EMU als Eingang
EMU
▶
Signalform A Quad B
▶
Maximal Ein-/Ausgangfrequenz 2,5 MHz pro Spur
▶
Pegel RS422
ENC1/EMU als Ausgang
▶
Signalform A Quad B / Impulsausgang
▶
Max. Ein-/Ausgangfrequenz 2,5 MHz pro Spur
▶
Pegel RS422 (3,3 V)
SERVO / VECTOR
▶
Messsysteme
▶
Leistungsnetzteil: Auslastung
▶
Leistungsnetzteil: Ladeüberwachung Überspannung
▶
Leistungsnetzteil: Ladeüberwachung Unterspannung
▶
Leistungsendstufe: Auslastung (I²t)
▶
Leistungsendstufe: Temperatur
▶
Leistungsendstufe: Kurzschluss (U, V, W, PE)
▶
Leistungsendstufe: Sicherheitsschaltung
▶
Motor: Auslastung (I²t)
▶
Motor: Temperatur (PTC, NTC, KTY84/130)
▶
Motor: Motorphase fehlt
▶
DC-Zwischenkreis: Überspannung
▶
DC-Zwischenkreis: Unterspannung
▶
Ballastschaltung: Auslastung
▶
Umgebungstemperatur
▶
Drehzahl: Fehler / Schlupf
▶
Drehzahl: Überdrehzahl
(1)
UF
UF
Anhang
UF
-
-
