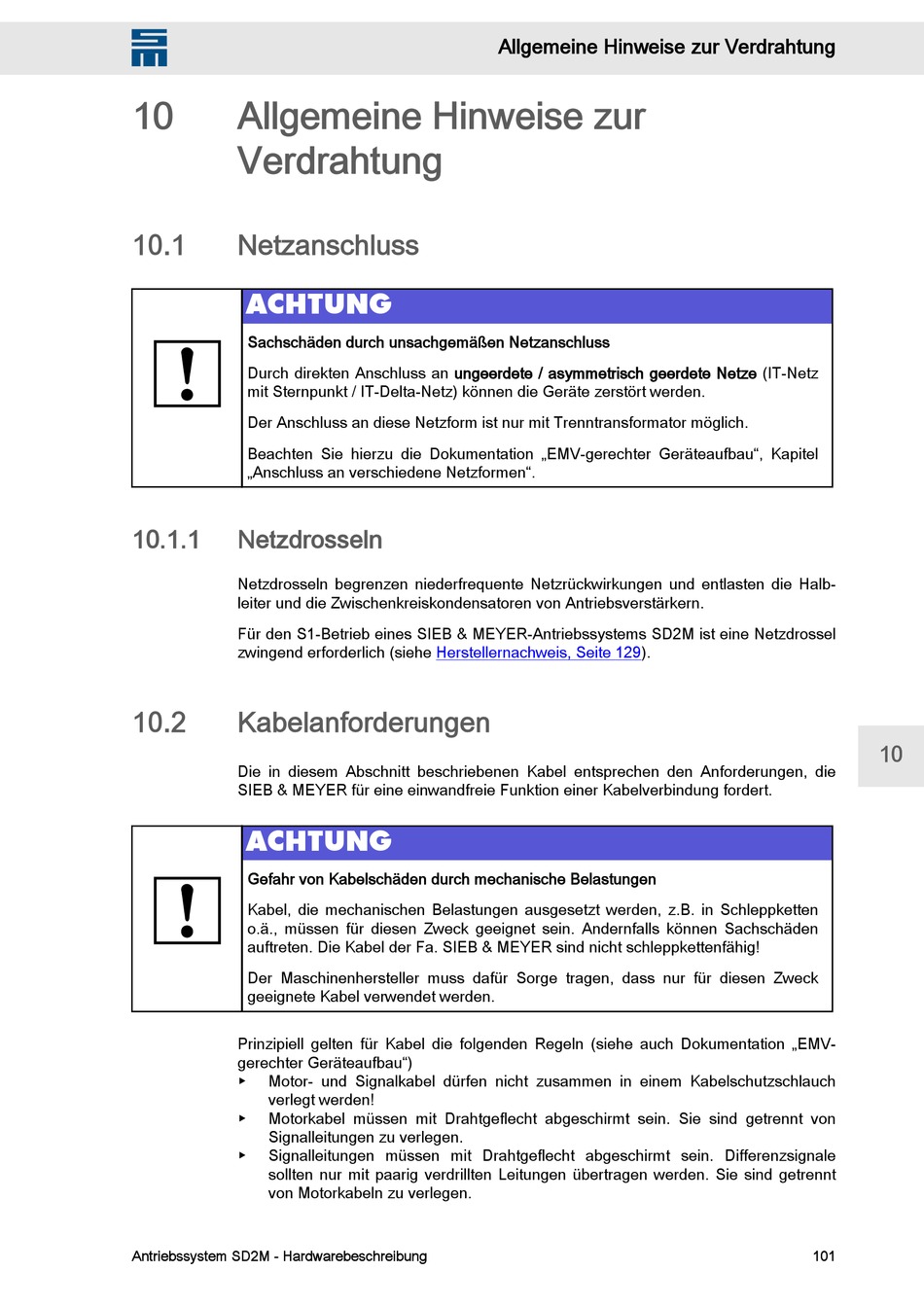

Allgemeine Hinweise Zur Verdrahtung; Netzanschluss; Netzdrosseln; Kabelanforderungen - SIEB & MEYER SD2M Hardware-Beschreibung

W
10 Allgemeine Hinweise zur
Verdrahtung
10.1

Netzanschluss

ACHTUNG
Sachschäden durch unsachgemäßen Netzanschluss
Durch direkten Anschluss an ungeerdete / asymmetrisch geerdete Netze (IT-Netz
mit Sternpunkt / IT-Delta-Netz) können die Geräte zerstört werden.
Der Anschluss an diese Netzform ist nur mit Trenntransformator möglich.
Beachten Sie hierzu die Dokumentation „EMV-gerechter Geräteaufbau", Kapitel
„Anschluss an verschiedene Netzformen".
10.1.1

Netzdrosseln

Netzdrosseln begrenzen niederfrequente Netzrückwirkungen und entlasten die Halb‐
leiter und die Zwischenkreiskondensatoren von Antriebsverstärkern.
Für den S1-Betrieb eines SIEB & MEYER-Antriebssystems SD2M ist eine Netzdrossel
zwingend erforderlich (siehe
10.2

Kabelanforderungen

Die in diesem Abschnitt beschriebenen Kabel entsprechen den Anforderungen, die
SIEB & MEYER für eine einwandfreie Funktion einer Kabelverbindung fordert.
ACHTUNG
Gefahr von Kabelschäden durch mechanische Belastungen
Kabel, die mechanischen Belastungen ausgesetzt werden, z.B. in Schleppketten
o.ä., müssen für diesen Zweck geeignet sein. Andernfalls können Sachschäden
auftreten. Die Kabel der Fa. SIEB & MEYER sind nicht schleppkettenfähig!
Der Maschinenhersteller muss dafür Sorge tragen, dass nur für diesen Zweck
geeignete Kabel verwendet werden.
Prinzipiell gelten für Kabel die folgenden Regeln (siehe auch Dokumentation „EMV-
gerechter Geräteaufbau")
▶ Motor- und Signalkabel dürfen nicht zusammen in einem Kabelschutzschlauch
verlegt werden!
▶ Motorkabel müssen mit Drahtgeflecht abgeschirmt sein. Sie sind getrennt von
Signalleitungen zu verlegen.
▶ Signalleitungen müssen mit Drahtgeflecht abgeschirmt sein. Differenzsignale
sollten nur mit paarig verdrillten Leitungen übertragen werden. Sie sind getrennt
von Motorkabeln zu verlegen.
Antriebssystem SD2M - Hardwarebeschreibung

Allgemeine Hinweise zur Verdrahtung

Herstellernachweis, Seite 129).
