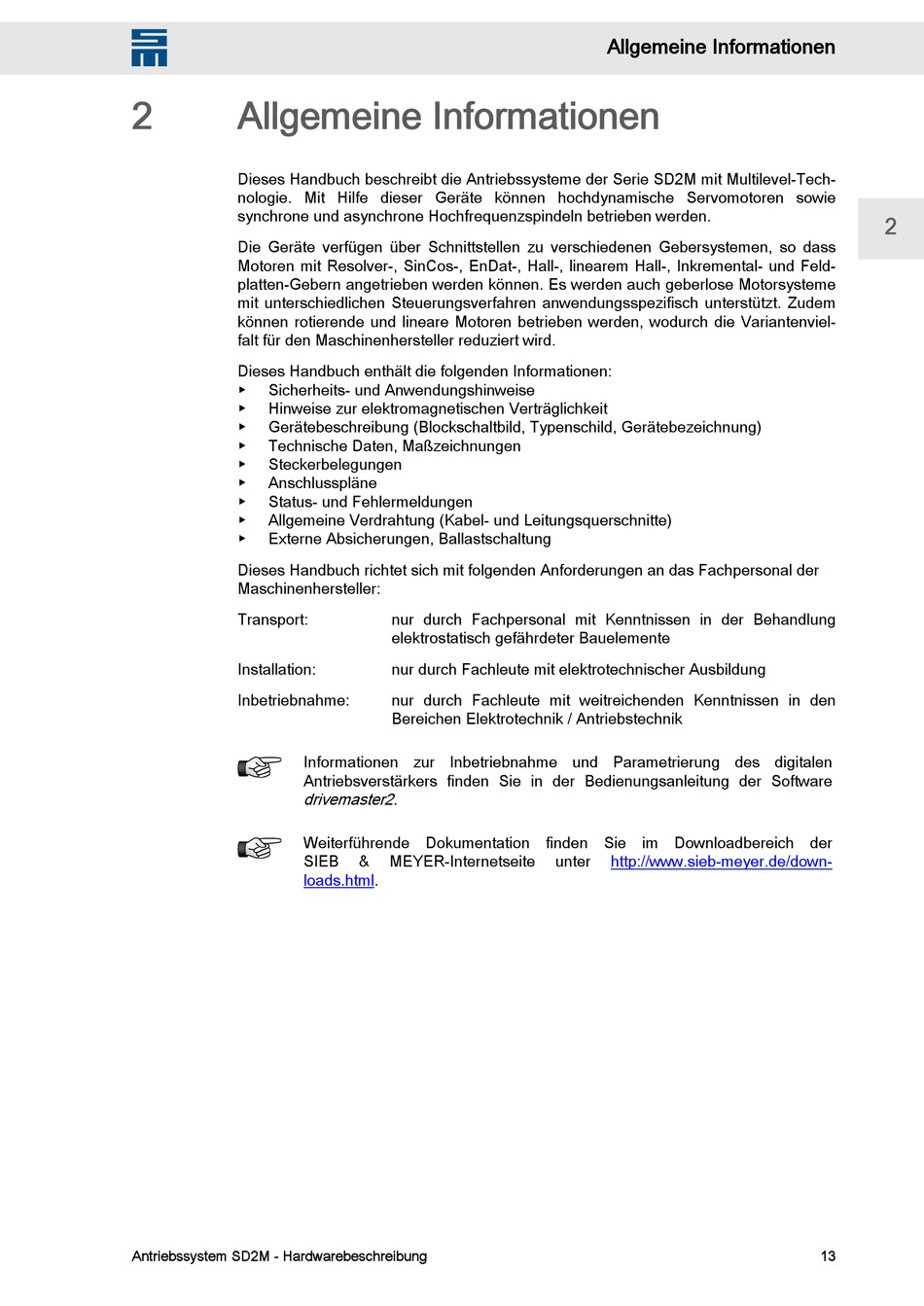

Allgemeine Informationen

Dieses Handbuch beschreibt die Antriebssysteme der Serie SD2M mit Multilevel-Tech‐
nologie. Mit Hilfe dieser Geräte können hochdynamische Servomotoren sowie
synchrone und asynchrone Hochfrequenzspindeln betrieben werden.
Die Geräte verfügen über Schnittstellen zu verschiedenen Gebersystemen, so dass
Motoren mit Resolver-, SinCos-, EnDat-, Hall-, linearem Hall-, Inkremental- und Feld‐
platten-Gebern angetrieben werden können. Es werden auch geberlose Motorsysteme
mit unterschiedlichen Steuerungsverfahren anwendungsspezifisch unterstützt. Zudem
können rotierende und lineare Motoren betrieben werden, wodurch die Variantenviel‐
falt für den Maschinenhersteller reduziert wird.
Dieses Handbuch enthält die folgenden Informationen:
▶ Sicherheits- und Anwendungshinweise
▶ Hinweise zur elektromagnetischen Verträglichkeit
▶ Gerätebeschreibung (Blockschaltbild, Typenschild, Gerätebezeichnung)
▶ Technische Daten, Maßzeichnungen
▶ Steckerbelegungen
▶ Anschlusspläne
▶ Status- und Fehlermeldungen
▶ Allgemeine Verdrahtung (Kabel- und Leitungsquerschnitte)
▶ Externe Absicherungen, Ballastschaltung
Dieses Handbuch richtet sich mit folgenden Anforderungen an das Fachpersonal der
Maschinenhersteller:
Transport:
Installation:
Inbetriebnahme:
Informationen zur Inbetriebnahme und Parametrierung des digitalen
Antriebsverstärkers finden Sie in der Bedienungsanleitung der Software
drivemaster2 .
Weiterführende Dokumentation finden Sie im Downloadbereich der
SIEB
loads.html.
