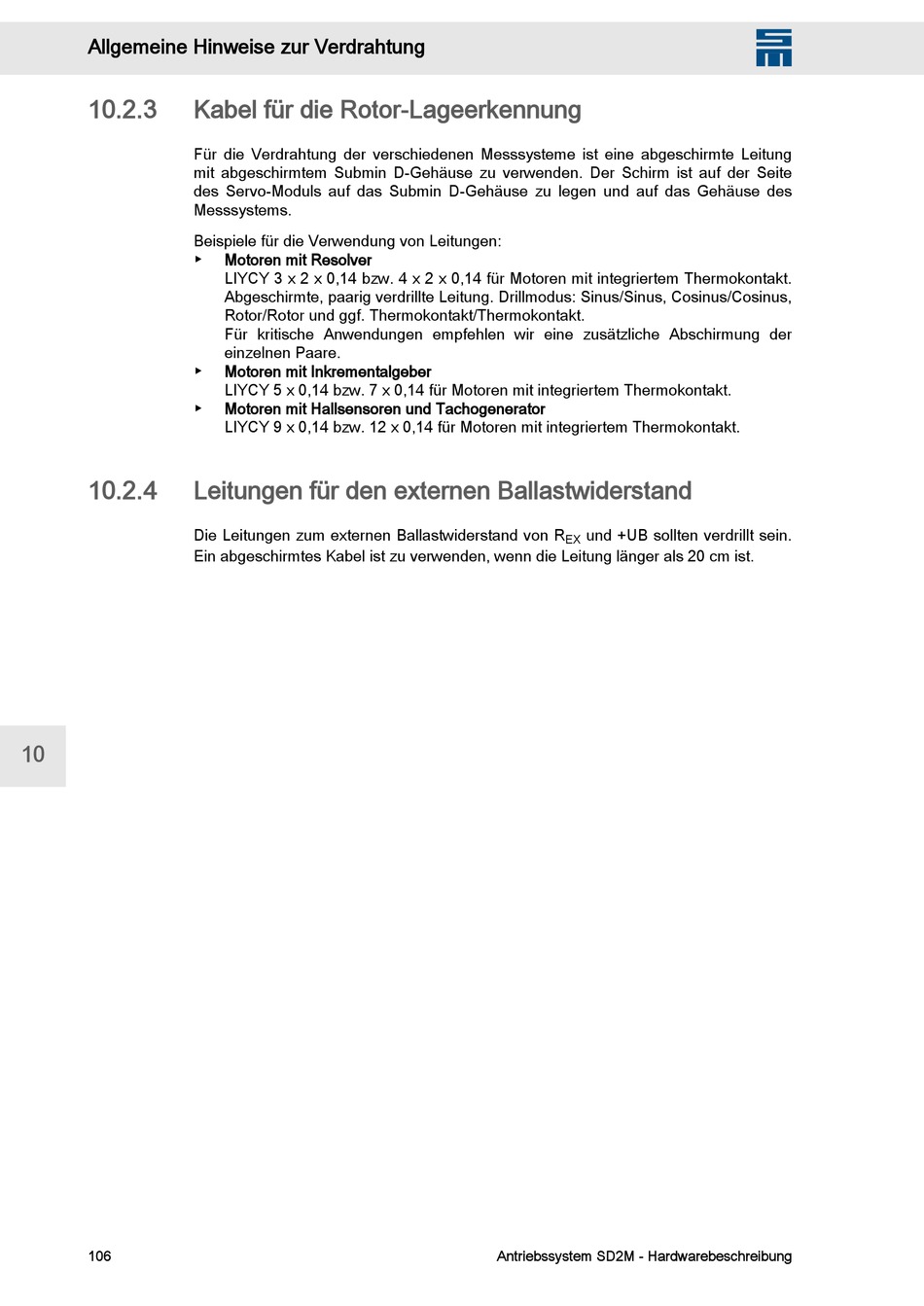

Allgemeine Hinweise zur Verdrahtung
10.2.3 Kabel für die Rotor-Lageerkennung
Für die Verdrahtung der verschiedenen Messsysteme ist eine abgeschirmte Leitung
mit abgeschirmtem Submin D-Gehäuse zu verwenden. Der Schirm ist auf der Seite
des Servo-Moduls auf das Submin D-Gehäuse zu legen und auf das Gehäuse des
Messsystems.
Beispiele für die Verwendung von Leitungen:
▶
▶
▶
10.2.4 Leitungen für den externen Ballastwiderstand
Die Leitungen zum externen Ballastwiderstand von R
Ein abgeschirmtes Kabel ist zu verwenden, wenn die Leitung länger als 20 cm ist.
10
106
Motoren mit Resolver
LIYCY 3 x 2 x 0,14 bzw. 4 x 2 x 0,14 für Motoren mit integriertem Thermokontakt.
Abgeschirmte, paarig verdrillte Leitung. Drillmodus: Sinus/Sinus, Cosinus/Cosinus,
Rotor/Rotor und ggf. Thermokontakt/Thermokontakt.
Für kritische Anwendungen empfehlen wir eine zusätzliche Abschirmung der
einzelnen Paare.
Motoren mit Inkrementalgeber
LIYCY 5 x 0,14 bzw. 7 x 0,14 für Motoren mit integriertem Thermokontakt.
Motoren mit Hallsensoren und Tachogenerator
LIYCY 9 x 0,14 bzw. 12 x 0,14 für Motoren mit integriertem Thermokontakt.
und +UB sollten verdrillt sein.
