Anschlussbelegung

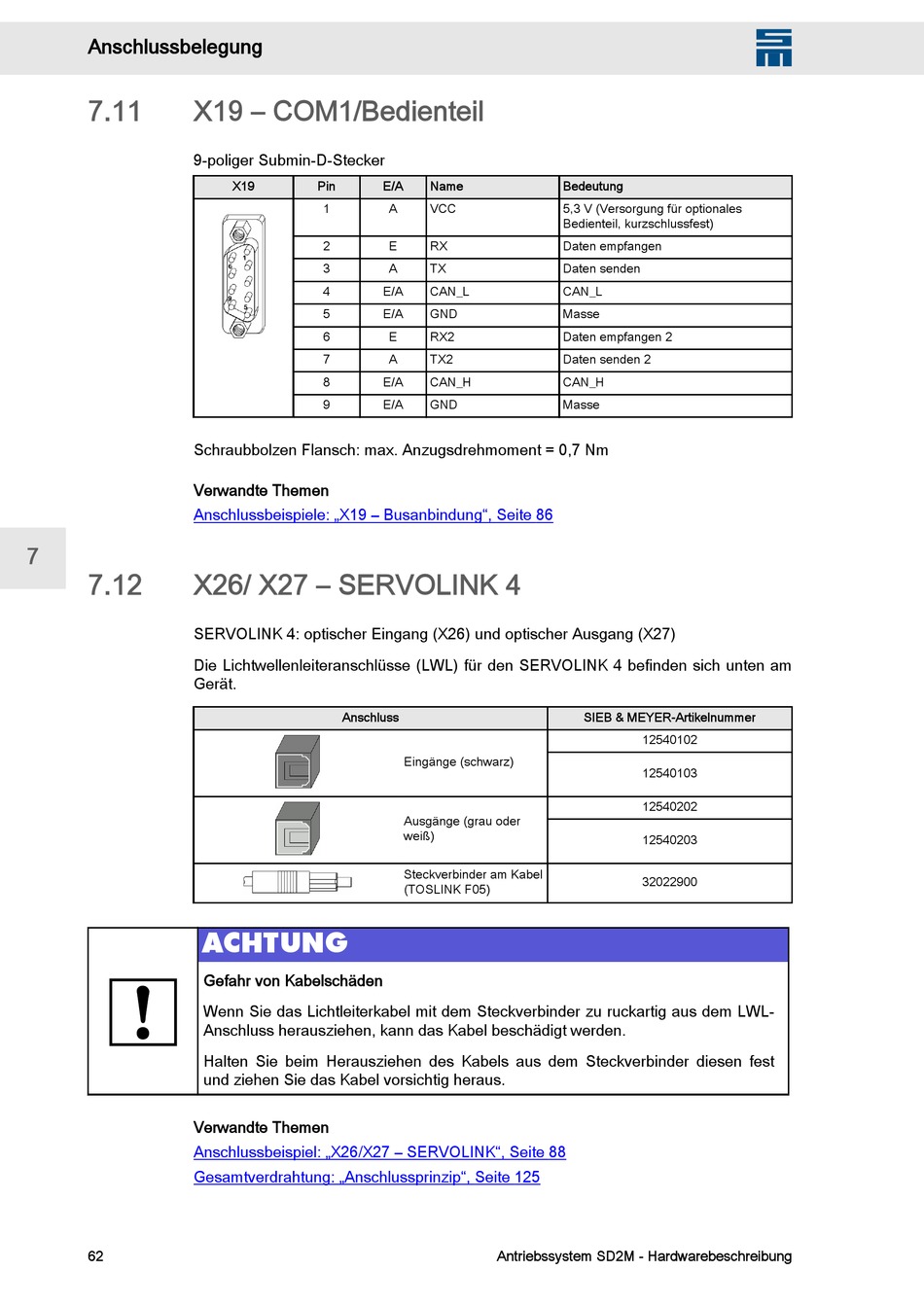

7.11 X19 – COM1/Bedienteil
9-poliger Submin-D-Stecker
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
Anschlussbeispiele: „X19 – Busanbindung", Seite 86
7
7.12 X26/ X27 – SERVOLINK 4
SERVOLINK 4: optischer Eingang (X26) und optischer Ausgang (X27)
Die Lichtwellenleiteranschlüsse (LWL) für den SERVOLINK 4 befinden sich unten am
Gerät.
Verwandte Themen
Anschlussbeispiel: „X26/X27 – SERVOLINK", Seite 88
Gesamtverdrahtung: „Anschlussprinzip", Seite 125
62
X19 Pin
1
2
3
4
5
6
7
8
9
Anschluss
ACHTUNG
Gefahr von Kabelschäden
Wenn Sie das Lichtleiterkabel mit dem Steckverbinder zu ruckartig aus dem LWL-
Anschluss herausziehen, kann das Kabel beschädigt werden.
Halten Sie beim Herausziehen des Kabels aus dem Steckverbinder diesen fest
und ziehen Sie das Kabel vorsichtig heraus.
E/A Name
A VCC
E RX
A TX
E/A CAN_L
E/A GND
E RX2
A TX2
E/A CAN_H
E/A GND
Eingänge (schwarz)
Ausgänge (grau oder
weiß)
Steckverbinder am Kabel
(TOSLINK F05)
Antriebssystem SD2M - Hardwarebeschreibung
Bedeutung
5,3 V (Versorgung für optionales
Bedienteil, kurzschlussfest)
Daten empfangen
Daten senden
CAN_L
Masse
Daten empfangen 2
Daten senden 2
CAN_H
Masse
SIEB & MEYER-Artikelnummer
12540102
12540103
12540202
12540203
32022900
