Anhang

13.A

Spezifikationen der Antriebsfunktionen

Die Geräte der Serie SD2M lassen sich über das Laden bestimmter Antriebssoftware
in verschiedene Antriebsfunktionen setzen, die verschiedene Motoren und Messsys‐
teme unterstützen.
Die verfügbaren Antriebsfunktionen sind abhängig vom verwendeten Gerä‐
tetyp und der Geräteversion.
▶ SERVO / VECTOR
Für lineare und rotative Synchron- und Asynchronmotoren:
─ mittlere Drehzahlen/Geschwindigkeiten (< 120.000 1/min)
─ hochauflösende Messsysteme
─ leistungsfähige Geschwindigkeits-/Drehzahlregelung
─ Regelung auch bei niedrigen Geschwindigkeiten und im Stillstand
─ Besonderheit SVC (sensorlose Vektorregelung): sensorloser Betrieb (bis
120.000 1/min)
▶ UF ( U/f-Steuerung)
Für rotative Asynchronmotoren:
─ U/f-PWM für Geräte mit fester Zwischenkreisspannung
─ PWM: mittlere Drehzahlen (bis 120.000 1/min)
─ U/f-Kennlinie für Asynchronmotoren
─ einfache Parametrierung und unproblematischer Betrieb des Motors
─ sensorloser Betrieb
(Optional kann ein Messsystem für die Drehzahlüberwachung eingesetzt
werden, um die Zustände „Drehzahl Null" und „Sollwert erreicht" zu melden.)
Die folgende Grafik zeigt die Drehzahlbereiche der einzelnen Antriebsfunktionen:

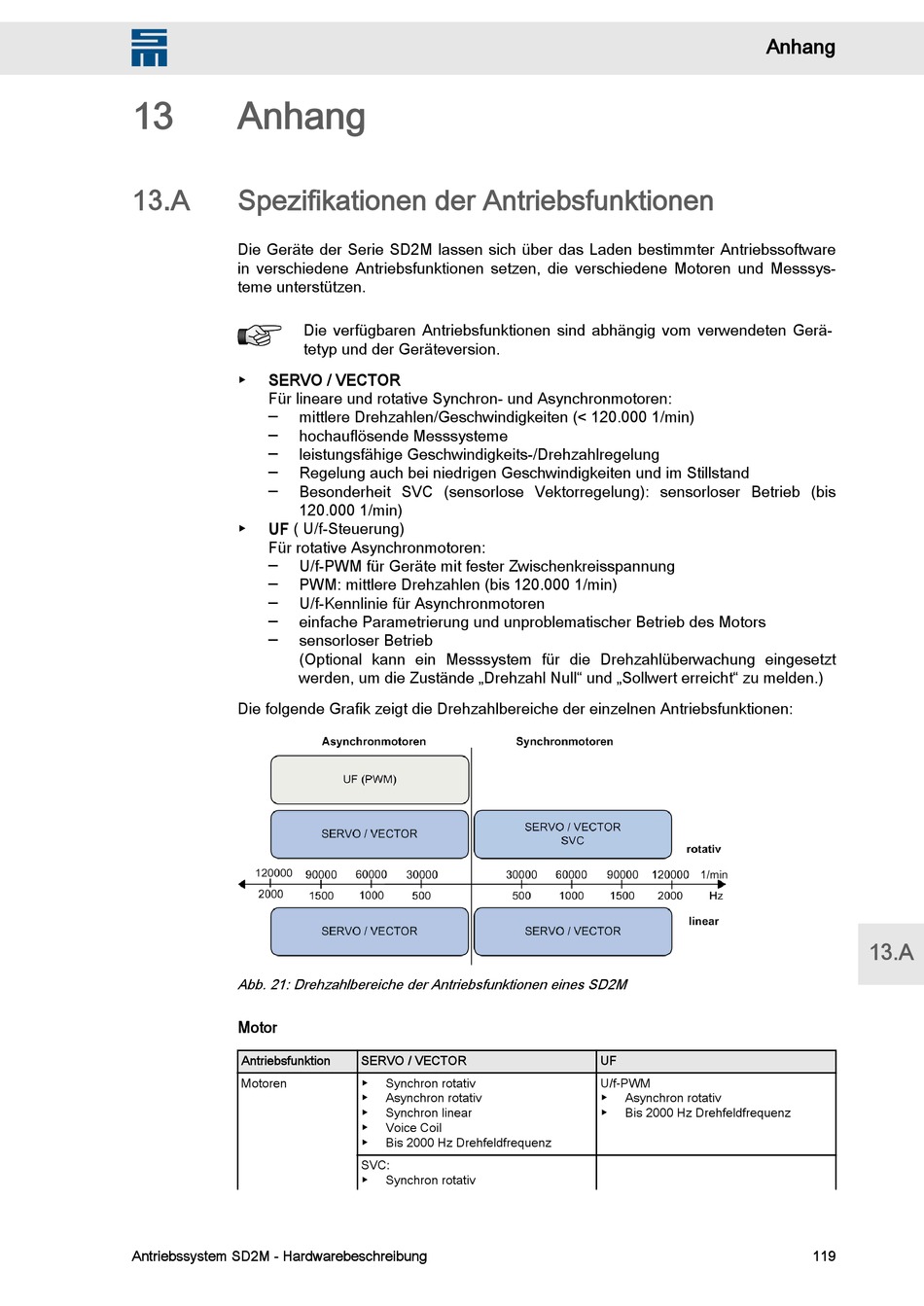

Abb. 21: Drehzahlbereiche der Antriebsfunktionen eines SD2M
Motor
Antriebsfunktion
Motoren
Antriebssystem SD2M - Hardwarebeschreibung
SERVO / VECTOR
▶ Synchron rotativ
▶ Asynchron rotativ
▶ Synchron linear
▶ Voice Coil
▶ Bis 2000 Hz Drehfeldfrequenz
SVC:
▶ Synchron rotativ
Anhang
UF
U/f-PWM
▶ Asynchron rotativ
▶ Bis 2000 Hz Drehfeldfrequenz
