Anschlussbelegung
Artikel
Polierscheibe für Lichtleiterkabel
Abisolierzange für Lichtleiterkabel
Schleifpapier

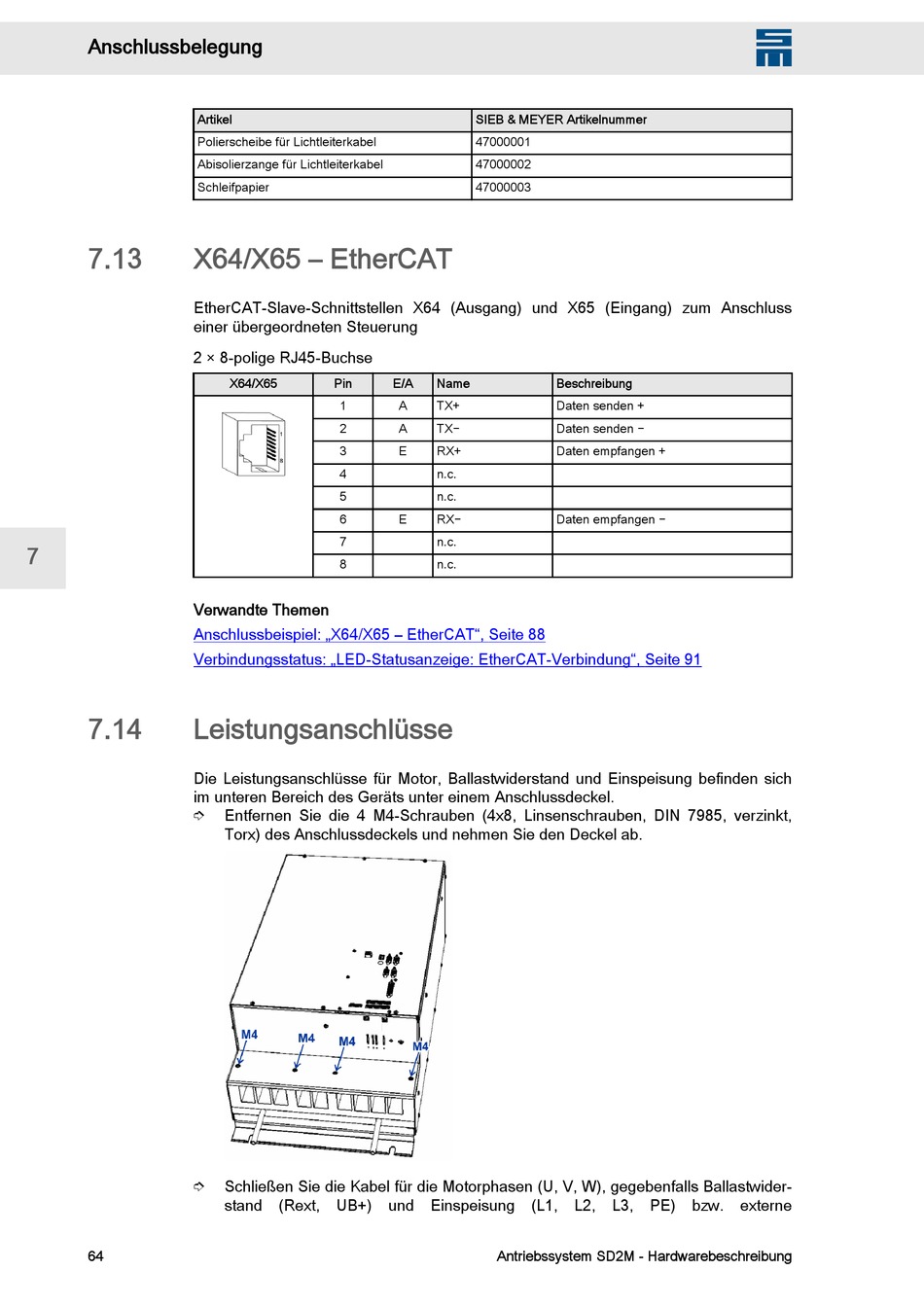

7.13 X64/X65 – EtherCAT
EtherCAT-Slave-Schnittstellen X64 (Ausgang) und X65 (Eingang) zum Anschluss
einer übergeordneten Steuerung
2 × 8-polige RJ45-Buchse
7
Verwandte Themen
Anschlussbeispiel: „X64/X65 – EtherCAT", Seite 88
Verbindungsstatus: „LED-Statusanzeige: EtherCAT-Verbindung", Seite 91
7.14 Leistungsanschlüsse
Die Leistungsanschlüsse für Motor, Ballastwiderstand und Einspeisung befinden sich
im unteren Bereich des Geräts unter einem Anschlussdeckel.
➮
➮
64
X64/X65 Pin E/A
1
2
3
4
5
6
7
8
Entfernen Sie die 4 M4-Schrauben (4x8, Linsenschrauben, DIN 7985, verzinkt,
Torx) des Anschlussdeckels und nehmen Sie den Deckel ab.
Schließen Sie die Kabel für die Motorphasen (U, V, W), gegebenfalls Ballastwider‐
stand (Rext, UB+) und Einspeisung (L1, L2, L3, PE) bzw. externe
SIEB & MEYER Artikelnummer
47000001
47000002
47000003
Name Beschreibung
A TX+ Daten senden +
A TX− Daten senden −
E RX+ Daten empfangen +
n.c.
n.c.
E RX− Daten empfangen −
n.c.
n.c.
Antriebssystem SD2M - Hardwarebeschreibung
