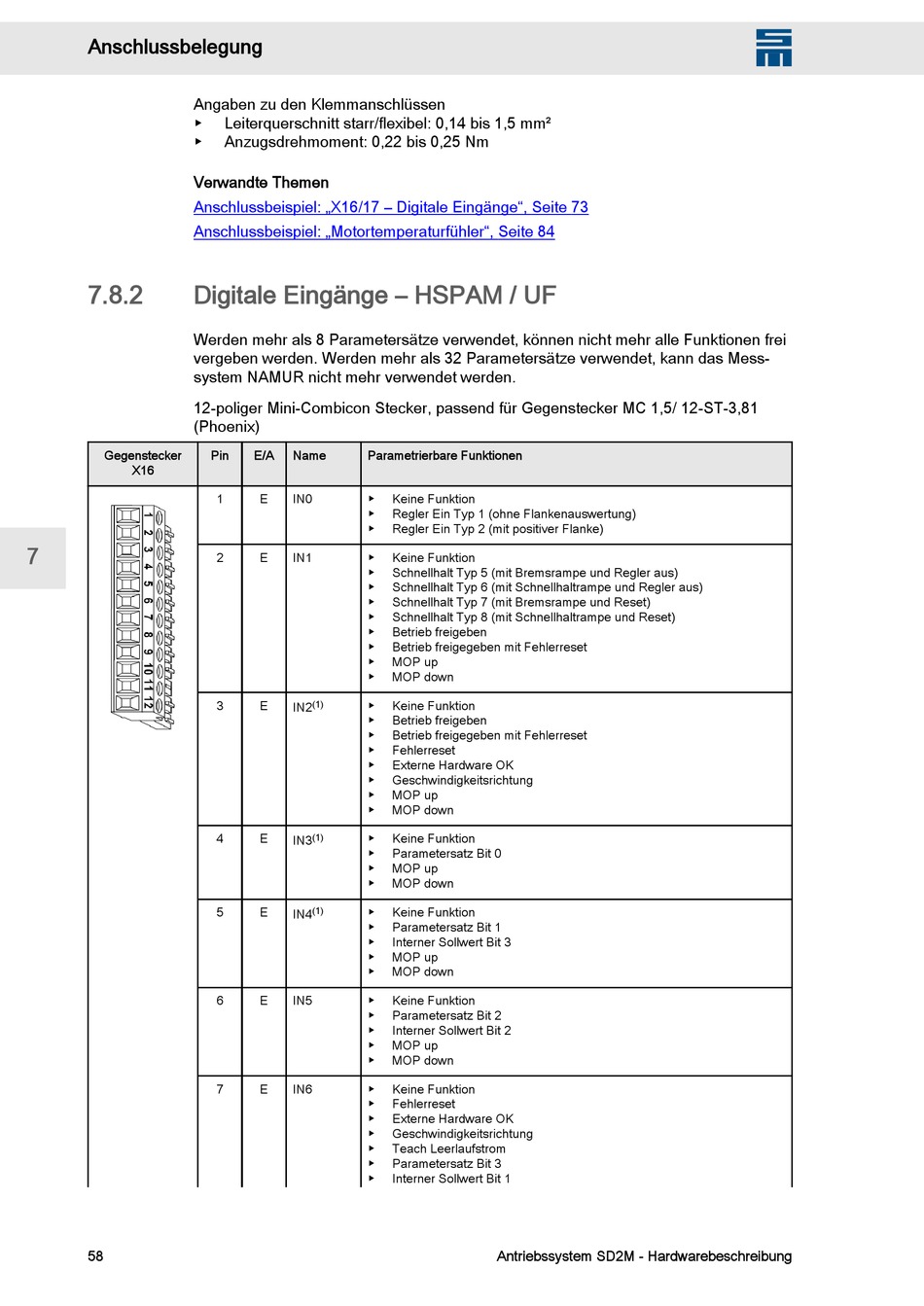

7.8.2 Digitale Eingänge – HSPAM / UF
Werden mehr als 8 Parametersätze verwendet, können nicht mehr alle Funktionen frei
vergeben werden. Werden mehr als 32 Parametersätze verwendet, kann das Mess‐
system NAMUR nicht mehr verwendet werden.
12-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 12-ST-3,81
(Phoenix)
Gegenstecker
X16
7
58
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
Anzugsdrehmoment: 0,22 bis 0,25 Nm
Pin E/A Name Parametrierbare Funktionen
1 E IN0 ▶
▶
▶
2 E IN1 ▶
▶
▶
▶
▶
▶
▶
▶
▶
3 E ▶
(1)
IN2
▶
▶
▶
▶
▶
▶
▶
4 E ▶
(1)
IN3
▶
▶
▶
5 E ▶
(1)
IN4
▶
▶
▶
▶
6 E IN5 ▶
▶
▶
▶
▶
7 E IN6 ▶
▶
▶
▶
▶
▶
▶
Keine Funktion
Regler Ein Typ 1 (ohne Flankenauswertung)
Regler Ein Typ 2 (mit positiver Flanke)
Keine Funktion
Schnellhalt Typ 5 (mit Bremsrampe und Regler aus)
Schnellhalt Typ 6 (mit Schnellhaltrampe und Regler aus)
Schnellhalt Typ 7 (mit Bremsrampe und Reset)
Schnellhalt Typ 8 (mit Schnellhaltrampe und Reset)
Betrieb freigeben
Betrieb freigegeben mit Fehlerreset
MOP up
MOP down
Keine Funktion
Betrieb freigeben
Betrieb freigegeben mit Fehlerreset
Fehlerreset
Externe Hardware OK
Geschwindigkeitsrichtung
MOP up
MOP down
Keine Funktion
Parametersatz Bit 0
MOP up
MOP down
Keine Funktion
Parametersatz Bit 1
Interner Sollwert Bit 3
MOP up
MOP down
Keine Funktion
Parametersatz Bit 2
Interner Sollwert Bit 2
MOP up
MOP down
Keine Funktion
Fehlerreset
Externe Hardware OK
Geschwindigkeitsrichtung
Teach Leerlaufstrom
Parametersatz Bit 3
Interner Sollwert Bit 1
