Antriebsverstärker SD2M
➮
➮
➮
➮
➮

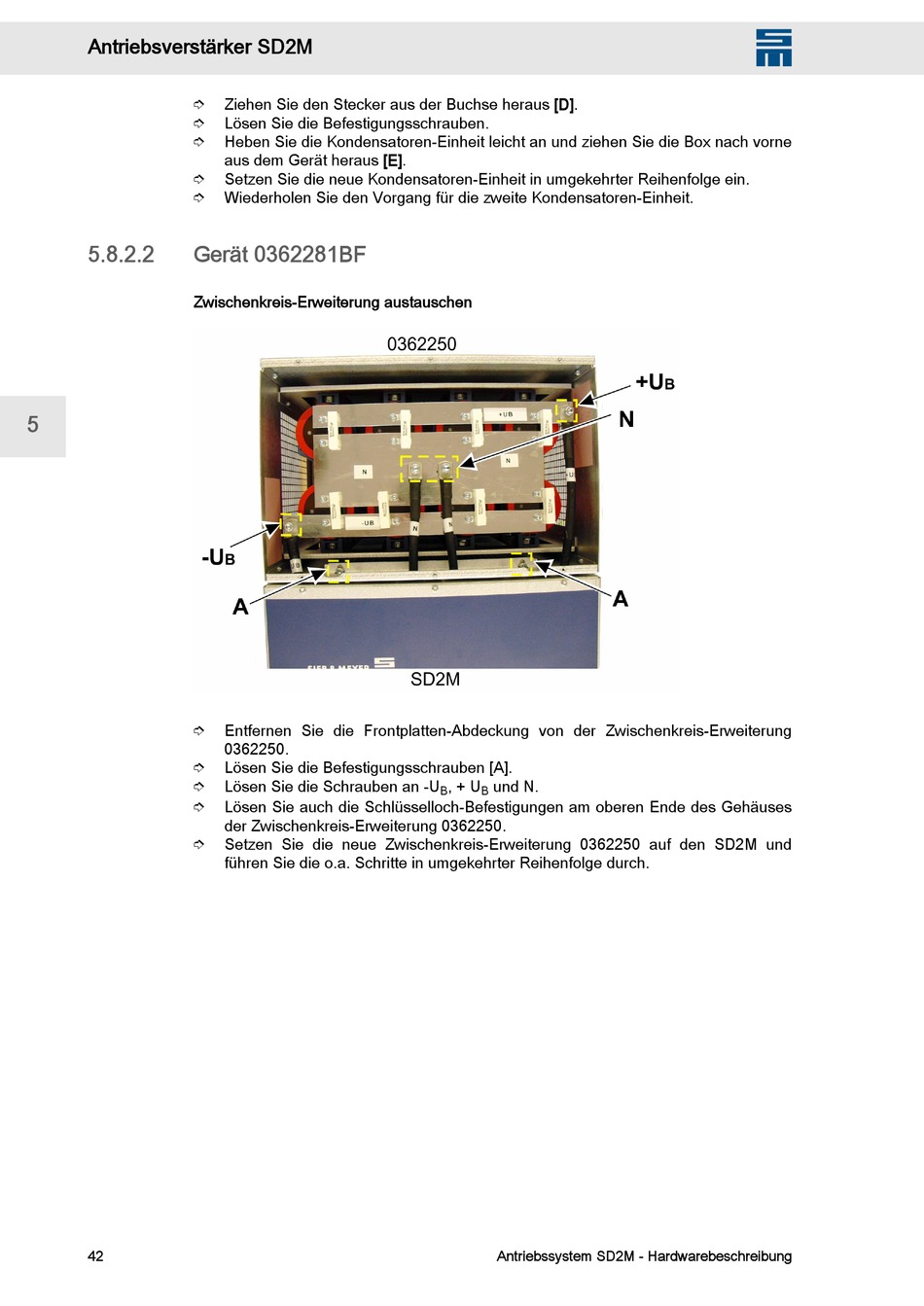

5.8.2.2 Gerät 0362281BF
Zwischenkreis-Erweiterung austauschen
5
➮
➮
➮
➮
➮
42
Ziehen Sie den Stecker aus der Buchse heraus [D].
Lösen Sie die Befestigungsschrauben.
Heben Sie die Kondensatoren-Einheit leicht an und ziehen Sie die Box nach vorne
aus dem Gerät heraus [E].
Setzen Sie die neue Kondensatoren-Einheit in umgekehrter Reihenfolge ein.
Wiederholen Sie den Vorgang für die zweite Kondensatoren-Einheit.
Entfernen Sie die Frontplatten-Abdeckung von der Zwischenkreis-Erweiterung
0362250.
Lösen Sie die Befestigungsschrauben [A].
Lösen Sie die Schrauben an -U
Lösen Sie auch die Schlüsselloch-Befestigungen am oberen Ende des Gehäuses
der Zwischenkreis-Erweiterung 0362250.
Setzen Sie die neue Zwischenkreis-Erweiterung 0362250 auf den SD2M und
führen Sie die o.a. Schritte in umgekehrter Reihenfolge durch.
, + U und N.
B B
Antriebssystem SD2M - Hardwarebeschreibung
