W
8.12

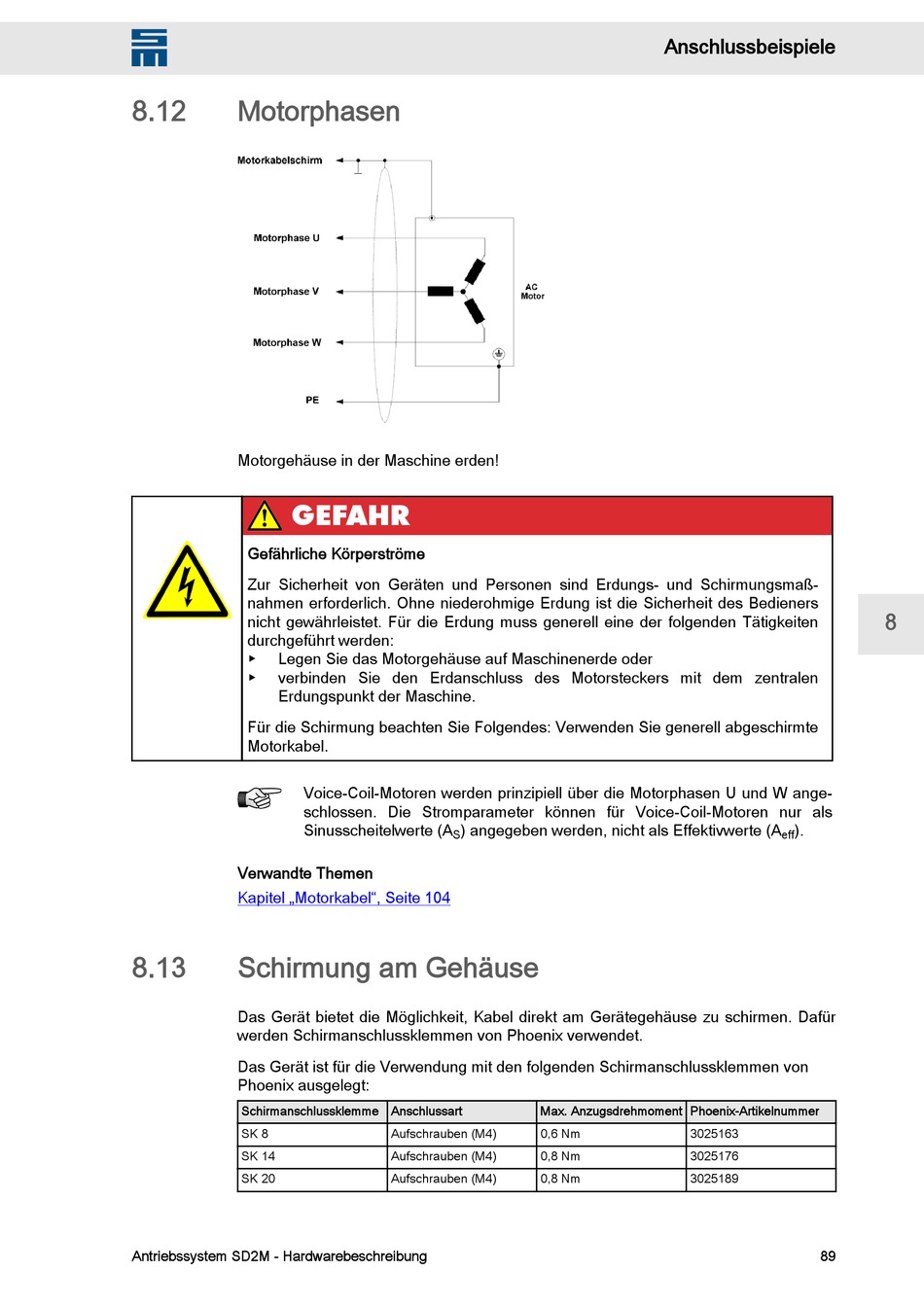

Motorphasen

Motorgehäuse in der Maschine erden!
GEFAHR
Gefährliche Körperströme
Zur Sicherheit von Geräten und Personen sind Erdungs- und Schirmungsmaß‐
nahmen erforderlich. Ohne niederohmige Erdung ist die Sicherheit des Bedieners
nicht gewährleistet. Für die Erdung muss generell eine der folgenden Tätigkeiten
durchgeführt werden:
▶ Legen Sie das Motorgehäuse auf Maschinenerde oder
▶ verbinden Sie den Erdanschluss des Motorsteckers mit dem zentralen
Erdungspunkt der Maschine.
Für die Schirmung beachten Sie Folgendes: Verwenden Sie generell abgeschirmte
Motorkabel.
Voice-Coil-Motoren werden prinzipiell über die Motorphasen U und W ange‐
schlossen. Die Stromparameter können für Voice-Coil-Motoren nur als
Sinusscheitelwerte (A
Verwandte Themen
Kapitel „Motorkabel", Seite 104
8.13 Schirmung am Gehäuse
Das Gerät bietet die Möglichkeit, Kabel direkt am Gerätegehäuse zu schirmen. Dafür
werden Schirmanschlussklemmen von Phoenix verwendet.
Das Gerät ist für die Verwendung mit den folgenden Schirmanschlussklemmen von
Phoenix ausgelegt:
Schirmanschlussklemme Anschlussart
SK 8
SK 14
SK 20
Antriebssystem SD2M - Hardwarebeschreibung
) angegeben werden, nicht als Effektivwerte (A
S
Max. Anzugsdrehmoment Phoenix-Artikelnummer
Aufschrauben (M4) 0,6 Nm
Aufschrauben (M4) 0,8 Nm
Aufschrauben (M4) 0,8 Nm
Anschlussbeispiele
).
eff
3025163
3025176
3025189
