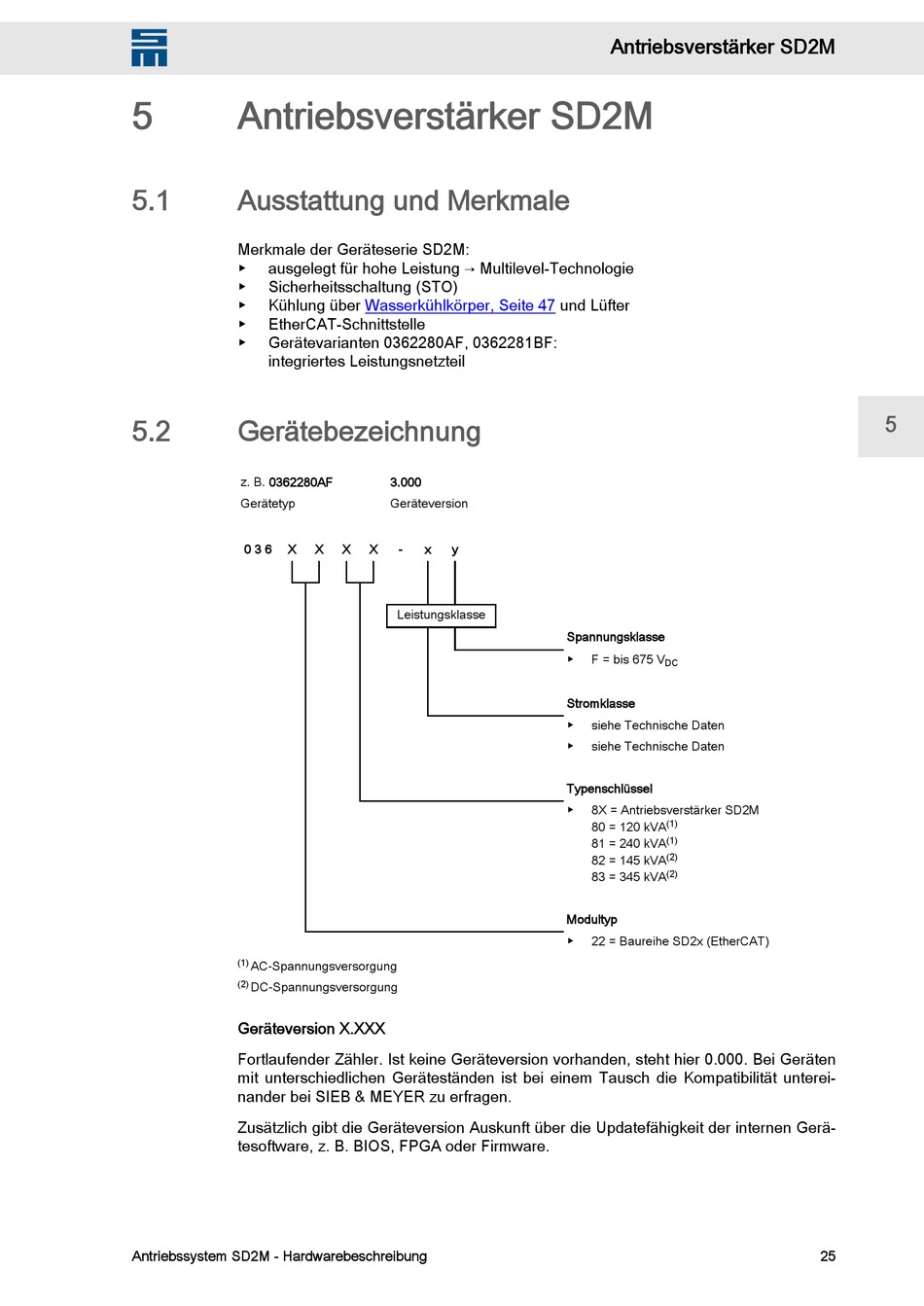

5 Antriebsverstärker SD2M
5.1

Ausstattung und Merkmale

Merkmale der Geräteserie SD2M:
▶ ausgelegt für hohe Leistung → Multilevel-Technologie
▶ Sicherheitsschaltung (STO)
▶ Kühlung über
▶ EtherCAT-Schnittstelle
▶ Gerätevarianten 0362280AF, 0362281BF:
integriertes Leistungsnetzteil
5.2 Gerätebezeichnung
z. B. 0362280AF
Gerätetyp
0 3 6 X
(1)
AC-Spannungsversorgung
(2)
DC-Spannungsversorgung
Geräteversion X.XXX
Fortlaufender Zähler. Ist keine Geräteversion vorhanden, steht hier 0.000. Bei Geräten
mit unterschiedlichen Geräteständen ist bei einem Tausch die Kompatibilität unterei‐
nander bei SIEB & MEYER zu erfragen.
Zusätzlich gibt die Geräteversion Auskunft über die Updatefähigkeit der internen Gerä‐
tesoftware, z. B. BIOS, FPGA oder Firmware.
Antriebssystem SD2M - Hardwarebeschreibung
Wasserkühlkörper, Seite 47
3.000
Geräteversion
X X X - x y
Leistungsklasse
Antriebsverstärker SD2M
und Lüfter
Spannungsklasse
▶ F = bis 675 V
DC
Stromklasse
▶ siehe Technische Daten
▶ siehe Technische Daten
Typenschlüssel
▶ 8X = Antriebsverstärker SD2M
(1)
80 = 120 kVA
(1)
81 = 240 kVA
82 = 145 kVA (2)
(2)
83 = 345 kVA
Modultyp
▶ 22 = Baureihe SD2x (EtherCAT)
