Bedienungsgrundlagen

Verwenden von Maskentests

Serienmaskentests (Option SM) ermöglichen den Vergleich des Signals mit einer vordefinierten Toleranzmaske
oder Maske. Damit das Signal den Test besteht, muss es außerhalb der durch die Maske definierten Abschnitte
liegen. In der Regel werden diese Masken durch Normenausschüsse wie das ANSI definiert. Gehen Sie zur
Durchführung von Maskentests wie folgt vor:

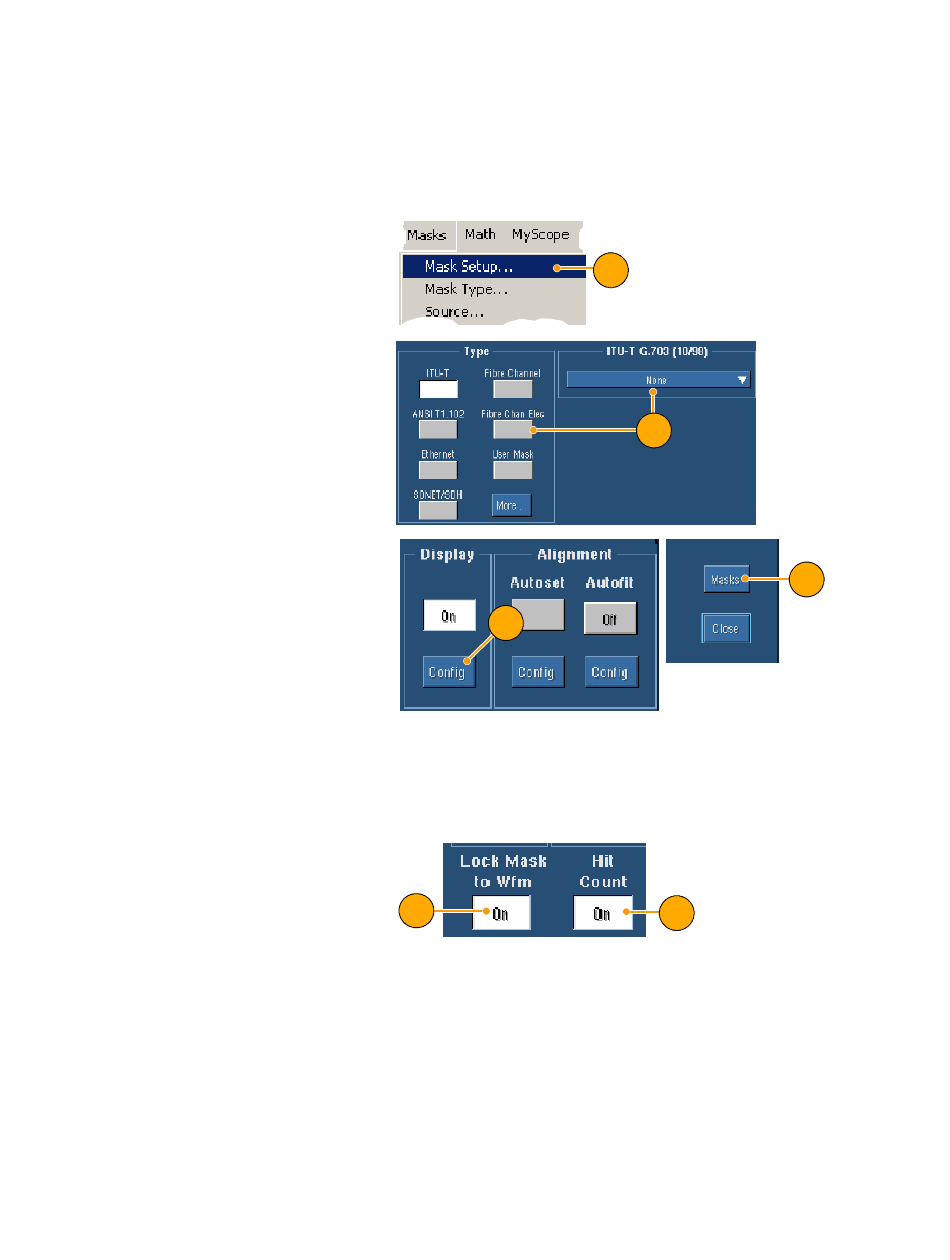

1. Wählen Sie Masks >
Masken-Setup... (Masken >
Masken-Setup...)
2. Wählen Sie den Typ und die Norm
aus.
3. Klicken Sie auf Config
(Konfiguration), um das
Einstellfenster Mask Configuration
(Maskenkonfiguration) aufzurufen.
Hier können Sie einstellen, wie
Masken und Verletzungen angezeigt
werden und wie Mask Autoset
(Masken-Auto-Setup) und Autofit
(Autom. Anpassung) konfiguriert
werden.
4. Klicken Sie auf Masks (Masken), um
zum Einstellfenster Mask Setup
(Masken-Setup) zurückzukehren.
Auf diese Steuerungen können Sie
über die Schaltfläche „Display Config"
(Anzeigekonfiguration) oder das
Einstellfenster „Mask Setup"
(Masken-Setup) zugreifen.
5. Klicken Sie unter „Lock Mask to Wfm"
(Maske an Signal einrasten) auf On
(Ein), so dass die Maske Änderungen
in den horizontalen oder vertikalen
Einstellungen verfolgt.
6. Klicken Sie unter „Hit Count"
(Trefferzählung) auf On (Ein), um
bei einem Maskentest Verletzungen
zu markieren.
82
3
5
1
2
6
Benutzerhandbuch für die Serie TDS5000B
4
