Verwenden von A- (Haupt-) und B- (Verzögerten) Triggern
Sie können den Ereignistrigger A (Haupt-Trigger) für einfache Signale oder in Kombination mit dem
Ereignistrigger B (Verzögerter Trigger) verwenden, um komplexere Signale zu erfassen. Nachdem Ereignis A
eingetroffen ist, sucht das Triggersystem vor dem Triggern und Anzeigen des Signals nach Ereignis B.

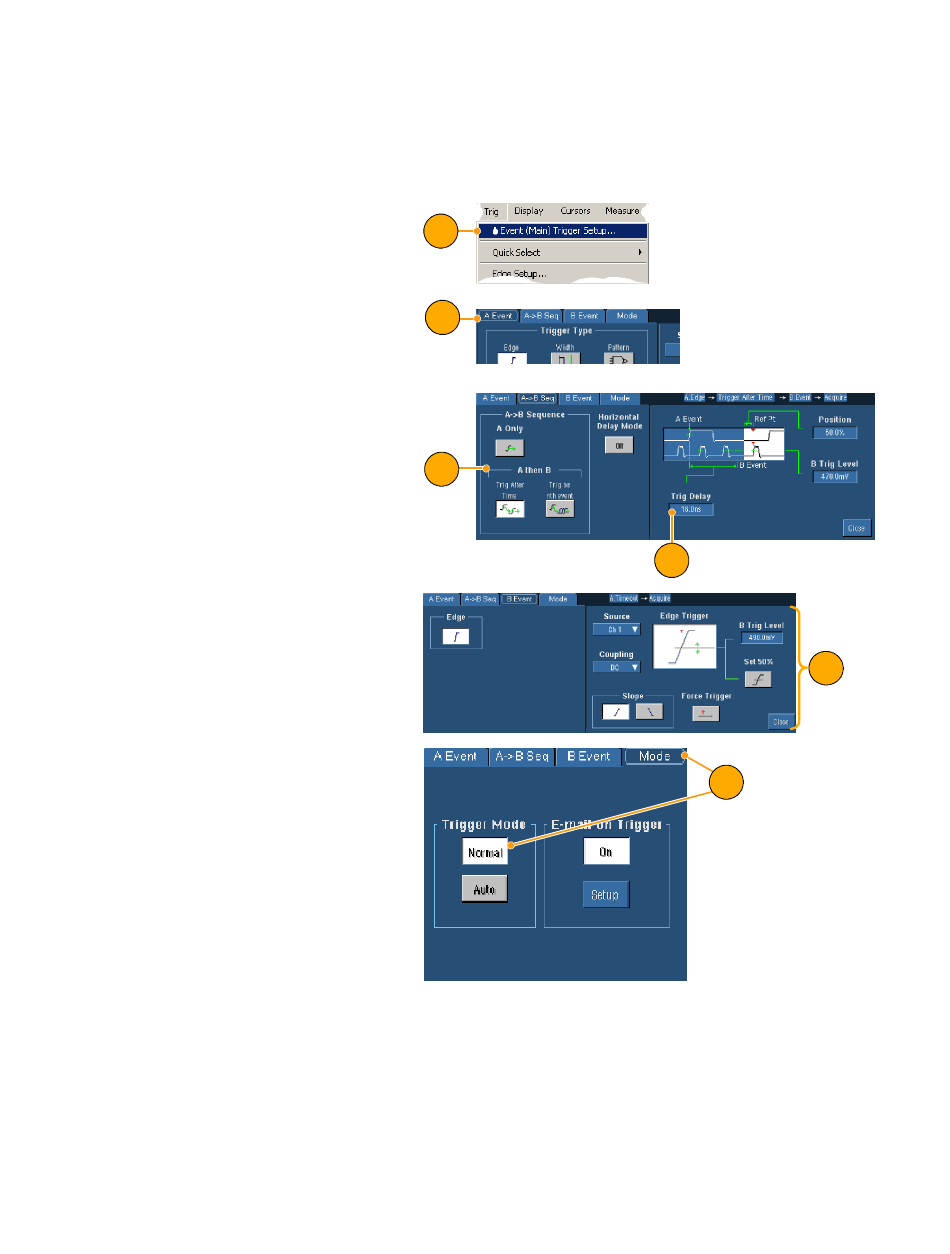

1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Ereignis A
(Haupt-) Trigger-Setup).
2. Legen Sie die A-Triggerart und
-quelle in der Registerkarte A
Event (Main) (Ereignis A
(Haupt-)) fest.
3. Wählen Sie eine Funktion in der
Registerkarte A3
4. Legen Sie ggf. die
Triggerverzögerungszeit oder die
Anzahl von B-Ereignissen fest.
5. Legen Sie die
B-Triggereigenschaften in der
Registerkarte B Event (Delayed)
(Ereignis B (Verzögert)) fest.
6. Normalen Triggermodus
auswählen.
