Verwendung des Modus FastFrame

FastFrame erlaubt die Erfassung vieler Triggerereignisse als Einzelaufzeichnungen als Teil einer größeren
Aufzeichnung. Anschließend kann jede Aufzeichnung einzeln gesichtet und gemessen werden. Timestamps
zeigen die absolute Triggerzeit für ein bestimmtes Bild an sowie die relative Zeit zwischen dem Triggern zweier
bestimmter Bilder.

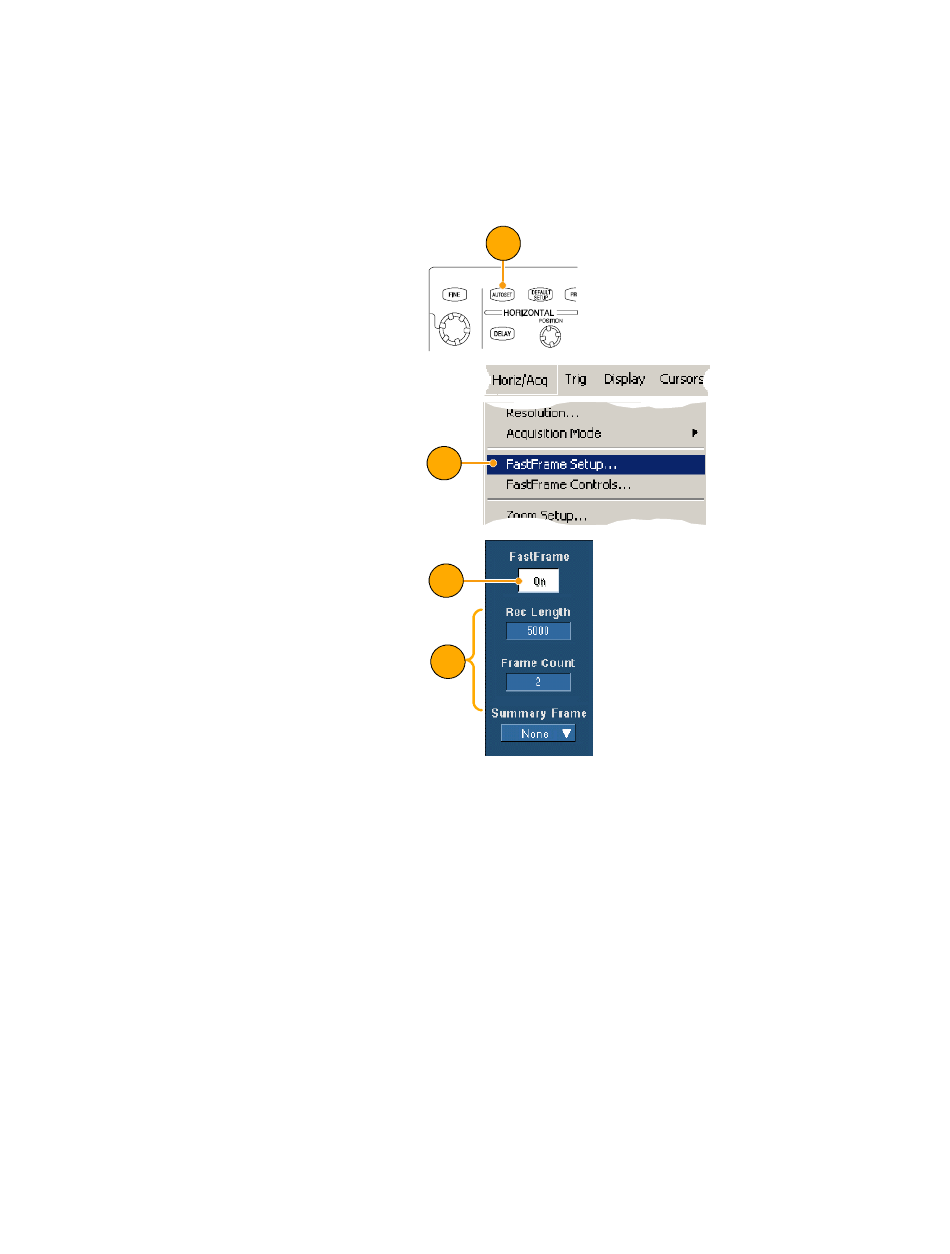

1. Drücken Sie AUTOSET, um die
horizontale, vertikale und
Trigger-steuerung einzustellen
oder die Steuerung manuell
einzustellen.
2. Wählen Sie Horiz/Acq >
FastFrame Setup....
3. Klicken Sie unter FastFrame auf
On (Ein).
4. Wählen Sie Rec Length und
Frame Count
(Aufzeichnungslänge >
Bildzählung) aus. Verwenden Sie
zur Einstellung die Multi-
funktionsknöpfe. Frame Count
entspricht der Anzahl an
Triggerereignissen, die erfasst
werden. Record Length entspricht
der Anzahl der Abtastpunkte, die
bei jedem Triggerereignis (oder
Triggerframe) gespeichert
werden. Der Frame Count wird
reduziert, wenn nicht genug
Speicherplatz zum Speichern aller
Aufzeichnungen vorhanden ist.
