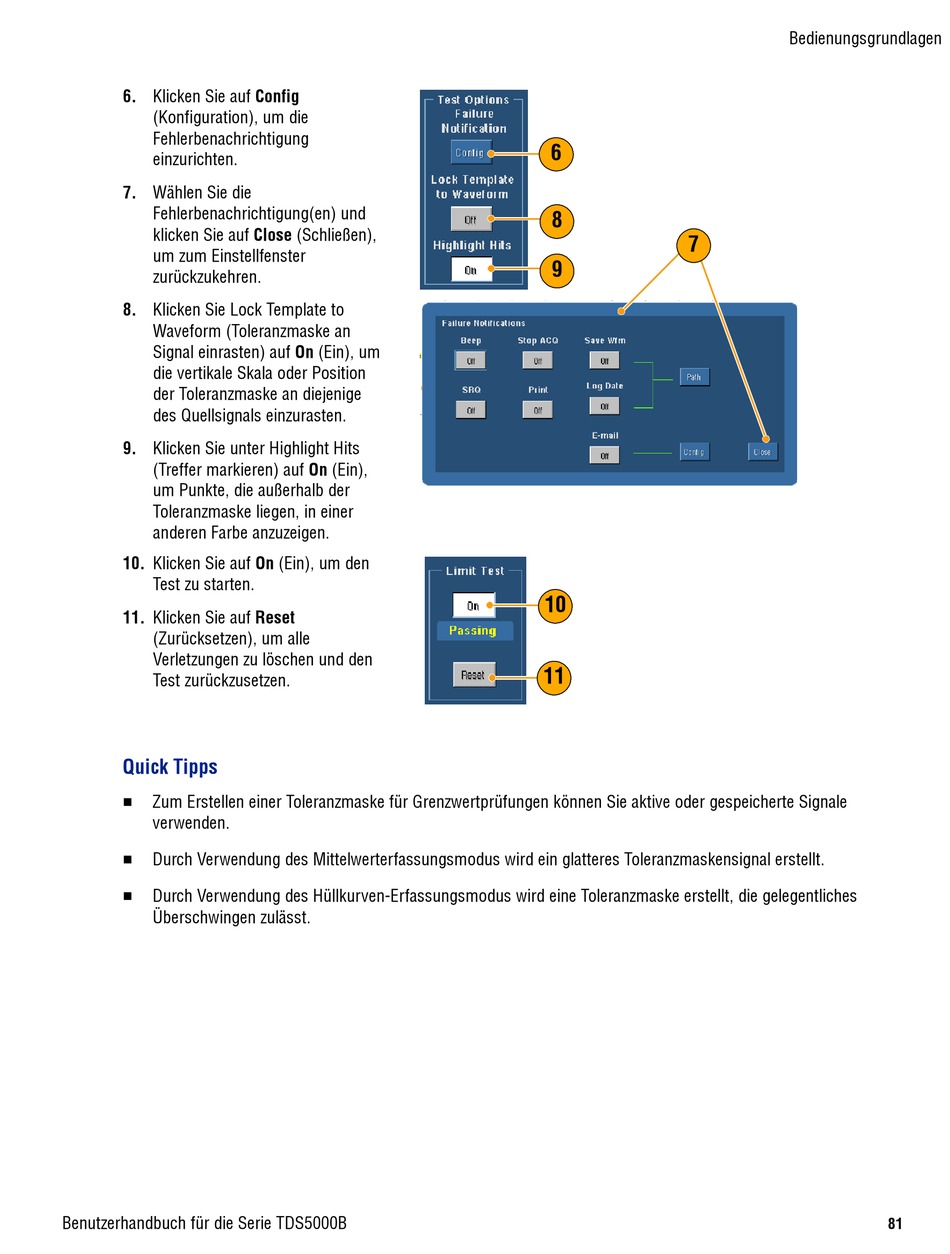

6. Klicken Sie auf Config
(Konfiguration), um die
Fehlerbenachrichtigung
einzurichten.
7. Wählen Sie die
Fehlerbenachrichtigung(en) und
klicken Sie auf Close (Schließen),
um zum Einstellfenster
zurückzukehren.
8. Klicken Sie Lock Template to
Waveform (Toleranzmaske an
Signal einrasten) auf On (Ein), um
die vertikale Skala oder Position
der Toleranzmaske an diejenige
des Quellsignals einzurasten.
9. Klicken Sie unter Highlight Hits
(Treffer markieren) auf On (Ein),
um Punkte, die außerhalb der
Toleranzmaske liegen, in einer
anderen Farbe anzuzeigen.
10. Klicken Sie auf On (Ein), um den
Test zu starten.
11. Klicken Sie auf Reset
(Zurücksetzen), um alle
Verletzungen zu löschen und den
Test zurückzusetzen.
Quick Tipps
H
Zum Erstellen einer Toleranzmaske für Grenzwertprüfungen können Sie aktive oder gespeicherte Signale
verwenden.
H
Durch Verwendung des Mittelwerterfassungsmodus wird ein glatteres Toleranzmaskensignal erstellt.
H
Durch Verwendung des Hüllkurven-Erfassungsmodus wird eine Toleranzmaske erstellt, die gelegentliches
Überschwingen zulässt.
Benutzerhandbuch für die Serie TDS5000B
6
8
7
9
10
11
Bedienungsgrundlagen
81
