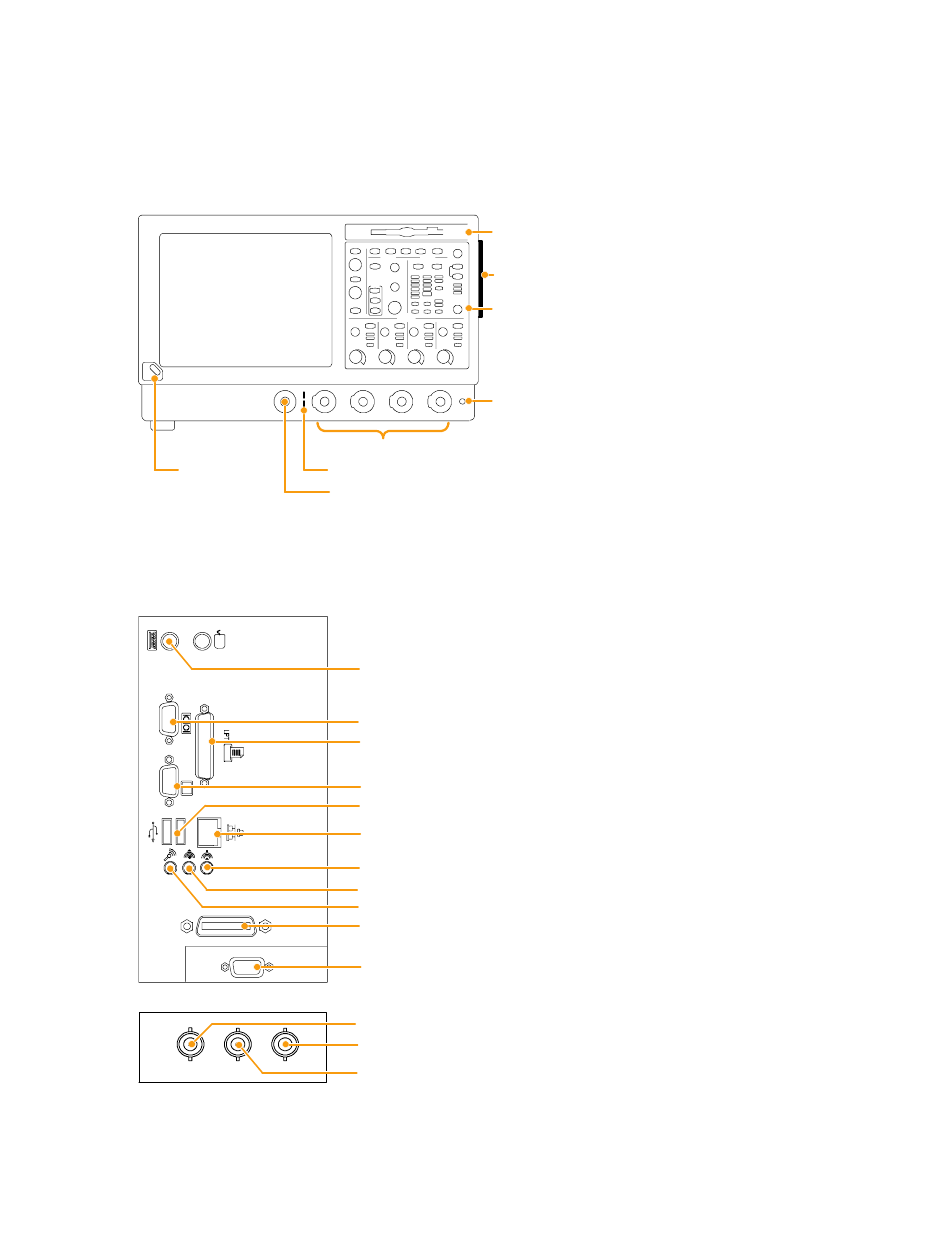

Vertraut machen mit dem Gerät
Gerätefront
Ein/Standby-
Schalter
Seiten- und Rückwände
Seitenwand
Rückwand
Benutzerhandbuch für die Serie TDS5000B
Diskettenlaufwerk
CD-RW-Laufwerk
Bedienfeld
Erdungsklemme
Kanaleingänge
Tastkopfkomp.-Klemmen
Hilfseingang
Tastatur
COM 1
Parallelanschluss
Video (Erweiterter Desktop)
USB (Maus)
LAN
Audio-Eingang
Audio-Ausgang
Mikrofoneingang
GPIB
VGA-Ausgang Oszilloskop
Zeitbasis-Referenzeingang (EXT REF)
CH 3-Signalausgang (SIGNAL OUT)
Triggersignalausgang (AUX OUT)
Hinweis: Schließen Sie USB-
Geräte direkt an den USB-
Anschlüssen am Gerät an, um
die Zuverlässigkeit zu
erhöhen. Schließen Sie sie
nicht an die serielle Schnitt-
stelle an. Wenn die Frontplatte
und/oder der Touch-Screen
am Gerät nicht reagieren,
drücken Sie 5 Sekunden lang
den Ein/Standby-Schalter, um
den Strom ein- und wieder
auszuschalten.
Erste Schritte
15
