Bedienungsgrundlagen

Verwendung der Schnellerfassung

Im Gegensatz zu Digitalspeicher-Oszilloskopen (DSO), bei denen lange Totzeiten zwischen den Erfassungen
auftreten, sind Digitale Phosphor-Oszillokope (DPO) in der Lage, Signale in vergleichbarer Geschwindigkeit wie
analoge Oszilloskope zu erfassen.
Der Schnellerfassungs-Modus reduziert die im normalen Erfassungsmodus auftretenden Totzeiten zwischen den
Signalerfassungen. Dadurch ermöglicht der Schnellerfassungs-Modus die Erfassung und Anzeige von
einmaligen Ereignissen, wie z.B. Glitches oder Runt-Impulsen, die während längerer Totzeiten bei der normalen
Erfassung mit einem DSO oft ausgelassen werden.

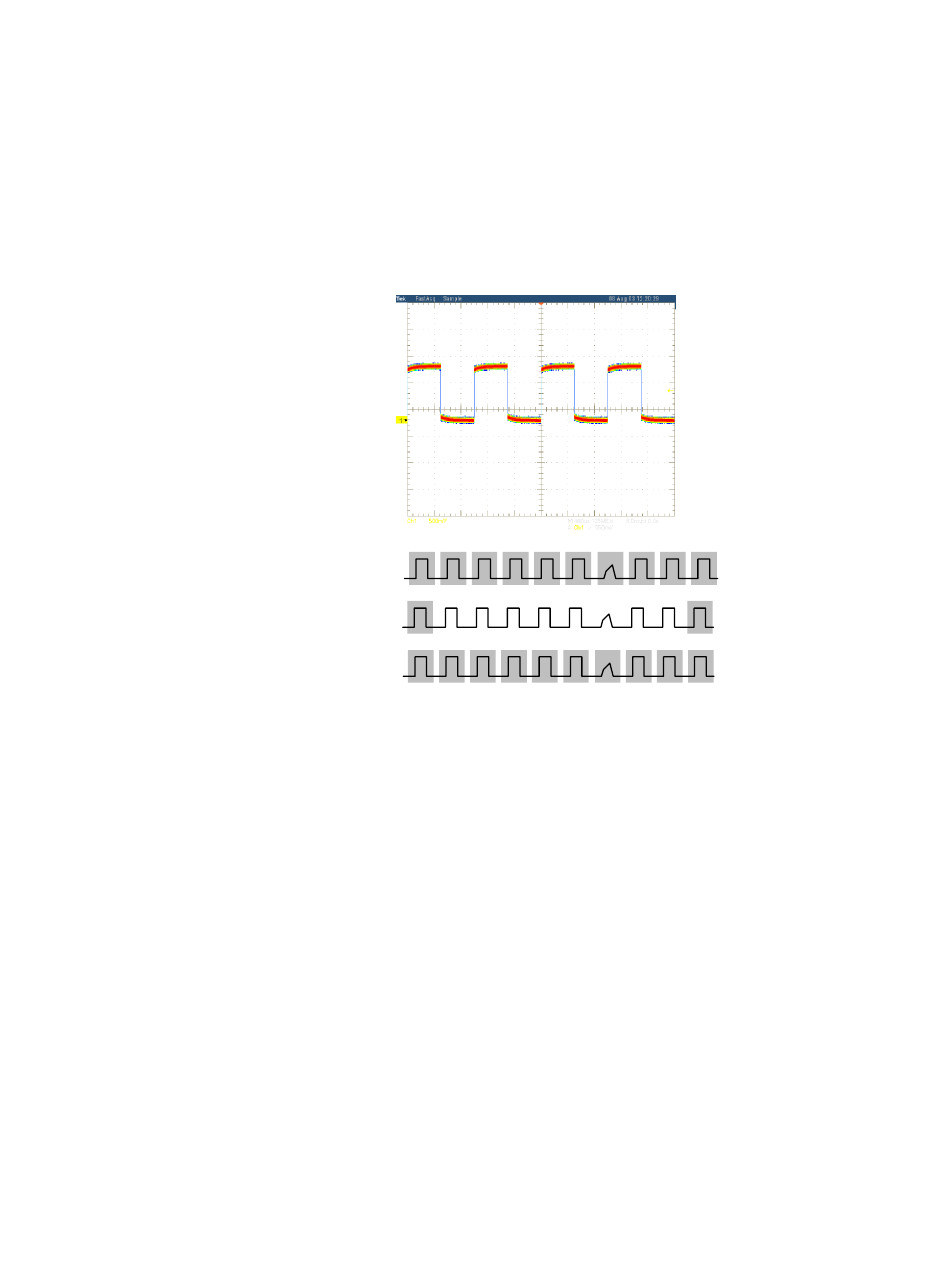

FastAcq überlagert ständig die
erfassten Daten in einer
dreidimensionalen Datenbank, über
die die Anzeige 30-mal pro Sekunde
aktualisiert wird. Für jeden Pixel der
Anzeige ist die Helligkeit (oder Farbe)
des Pixels proportional zur Anzahl der
tatsächlichen Abtastungen, für die der
Pixel steht.
Digitalspeicher-Erfassungen (DSO)
Digital-Phosphor-Erfassungen (DPO)
34
Analoge Echtzeit-Ablenkungen
