Tektronix TDS5000B Series Benutzerhandbuch Seite 121

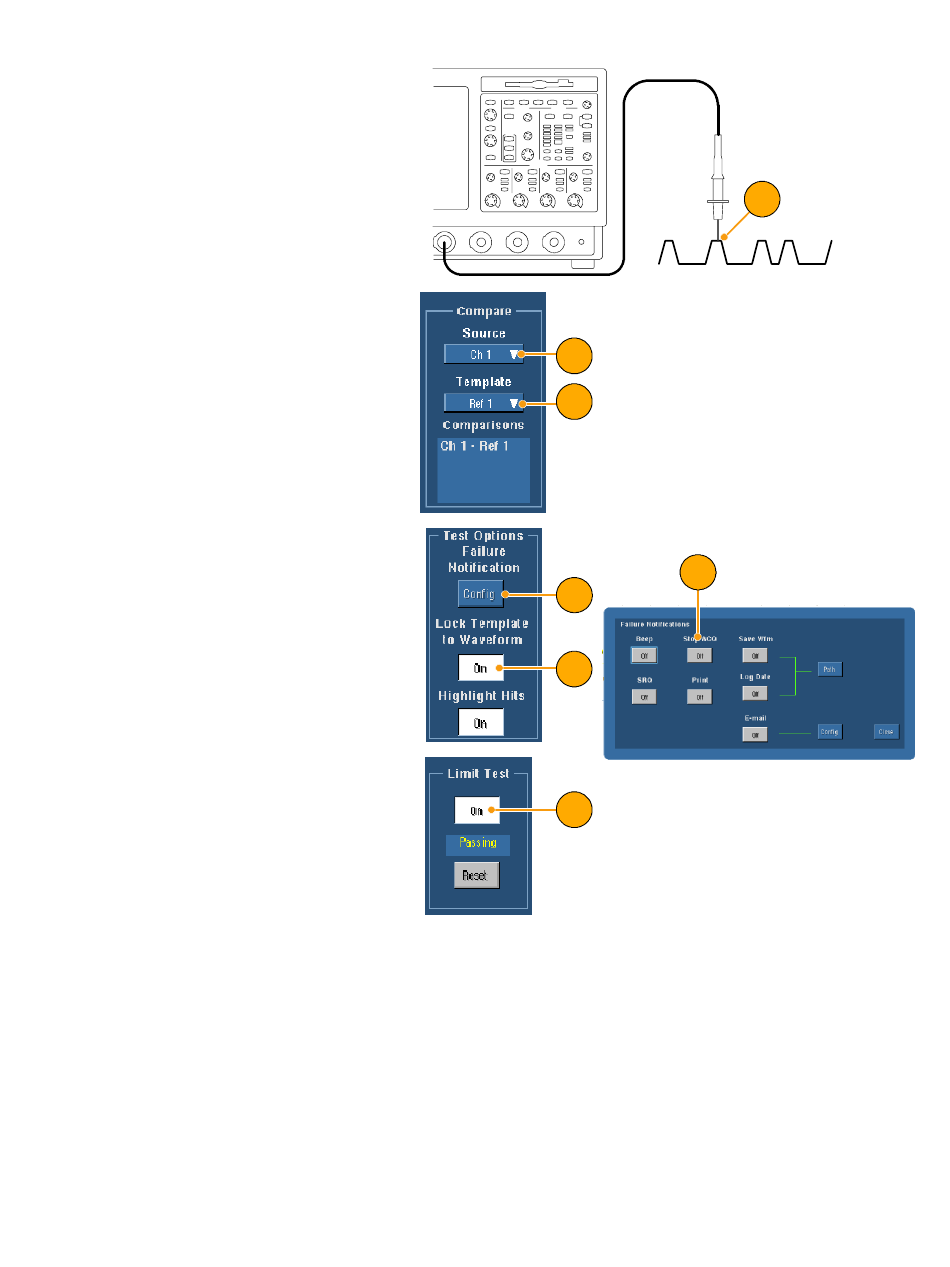

7. Setzen Sie den Tastkopf vom
Referenzprodukt zum DUT um.
8. Wählen Sie den Quellkanal, der
mit dem DUT verbunden ist.
9. Wählen Sie die Referenz, unter
der Sie die Toleranzmaske in
Schritt 4 gespeichert haben.
10. Klicken Sie auf Config
(Konfiguration), um die
Fehlerbenachrichtigung
einzurichten.
11. Klicken Sie für dieses Beispiel
Stop Acq (Erfassung stoppen) auf
On (Ein) und anschließend auf
Close (Schließen), um zum
Einstellfenster zurückzukehren.
12. Klicken Sie unter Lock Template
to Waveform (Toleranzmaske an
Signal einrasten) auf On (Ein) und
unter Highlight Hits (Treffer
markieren) ebenfalls auf On (Ein).
13. Klicken Sie auf On (Ein), um den
Test zu starten.
Benutzerhandbuch für die Serie TDS5000B
8
9
11
10
12
13
Anwendungsbeispiele
7
113
