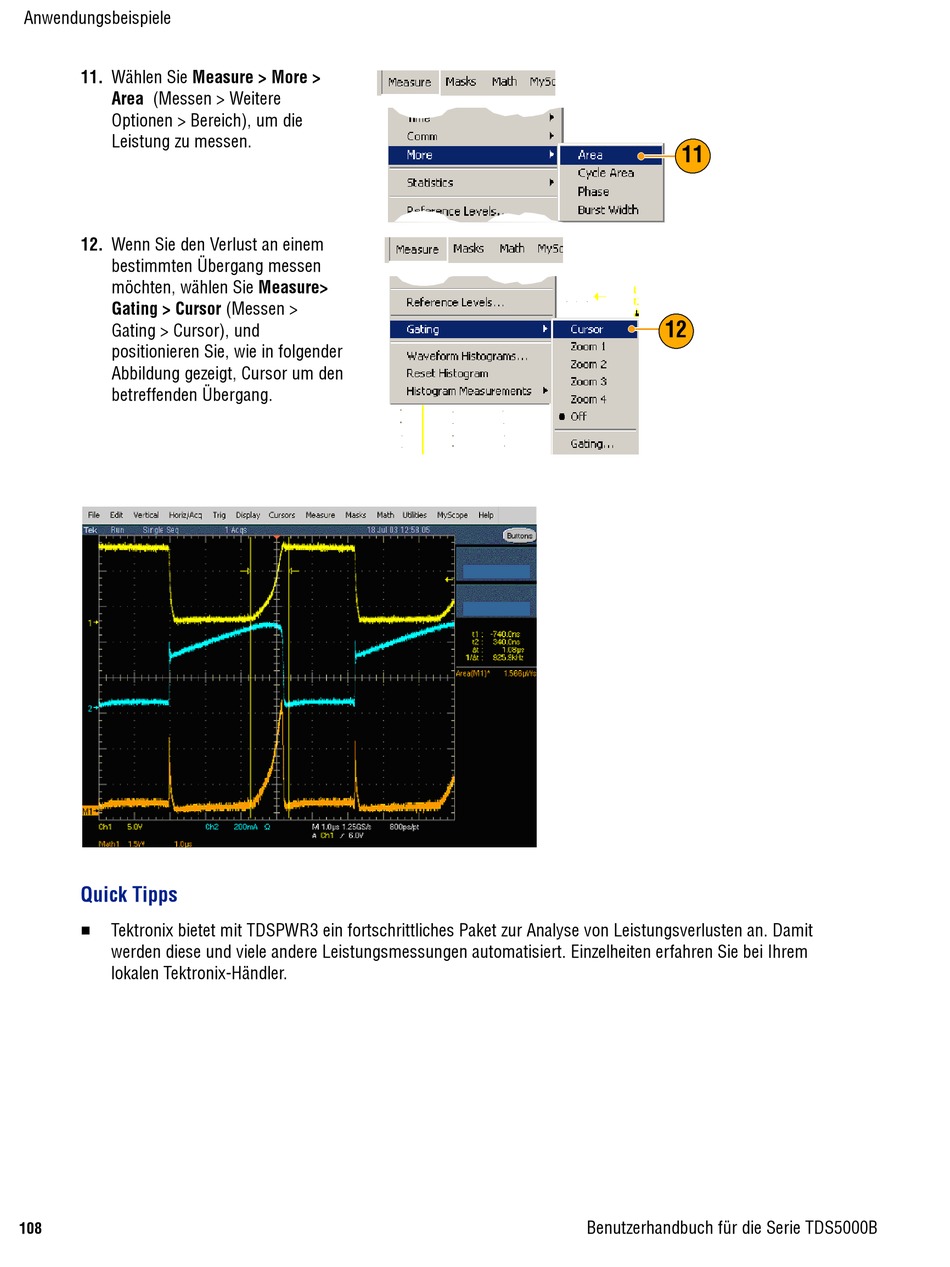

Tektronix TDS5000B Series Benutzerhandbuch Seite 116

Anwendungsbeispiele
11. Wählen Sie Measure > More >
Area (Messen > Weitere
Optionen > Bereich), um die
Leistung zu messen.
12. Wenn Sie den Verlust an einem
bestimmten Übergang messen
möchten, wählen Sie Measure>
Gating > Cursor (Messen >
Gating > Cursor), und
positionieren Sie, wie in folgender
Abbildung gezeigt, Cursor um den
betreffenden Übergang.
Quick Tipps
H
Tektronix bietet mit TDSPWR3 ein fortschrittliches Paket zur Analyse von Leistungsverlusten an. Damit
werden diese und viele andere Leistungsmessungen automatisiert. Einzelheiten erfahren Sie bei Ihrem
lokalen Tektronix-Händler.
108
11
12
Benutzerhandbuch für die Serie TDS5000B
