Anwendungsbeispiele
Messen von Schaltverlustleistungen in Schaltnetzteilen
(SMPS - Switch Mode Power Supply)
WARNUNG. Gehen Sie bei der Arbeit an Hochspannungsschaltkreisen mit äußerster Vorsicht vor. Andernfalls
kann es zu Verletzungen oder Todesfällen kommen. Bei Hochspannungsschaltkreisen sollten Messungen nur
von qualifizierten Fachkräften vorgenommen werden.
Die Schaltverlustleistung in einer Stromversorgung bestimmt deren Wirksamkeit. Die Verwendung eines
Oszilloskops zur Messung von Schaltverlustleistungen ist wahrscheinlich die wichtigste und eine der häufigsten
Aufgaben, die ein Entwickler eines Schaltnetzteils ausführen muss. Gehen Sie folgendermaßen vor, wenn Sie Ihr
Oszilloskop der Serie TDS5000B zur Messung von Schaltverlustleistungen verwenden möchten:

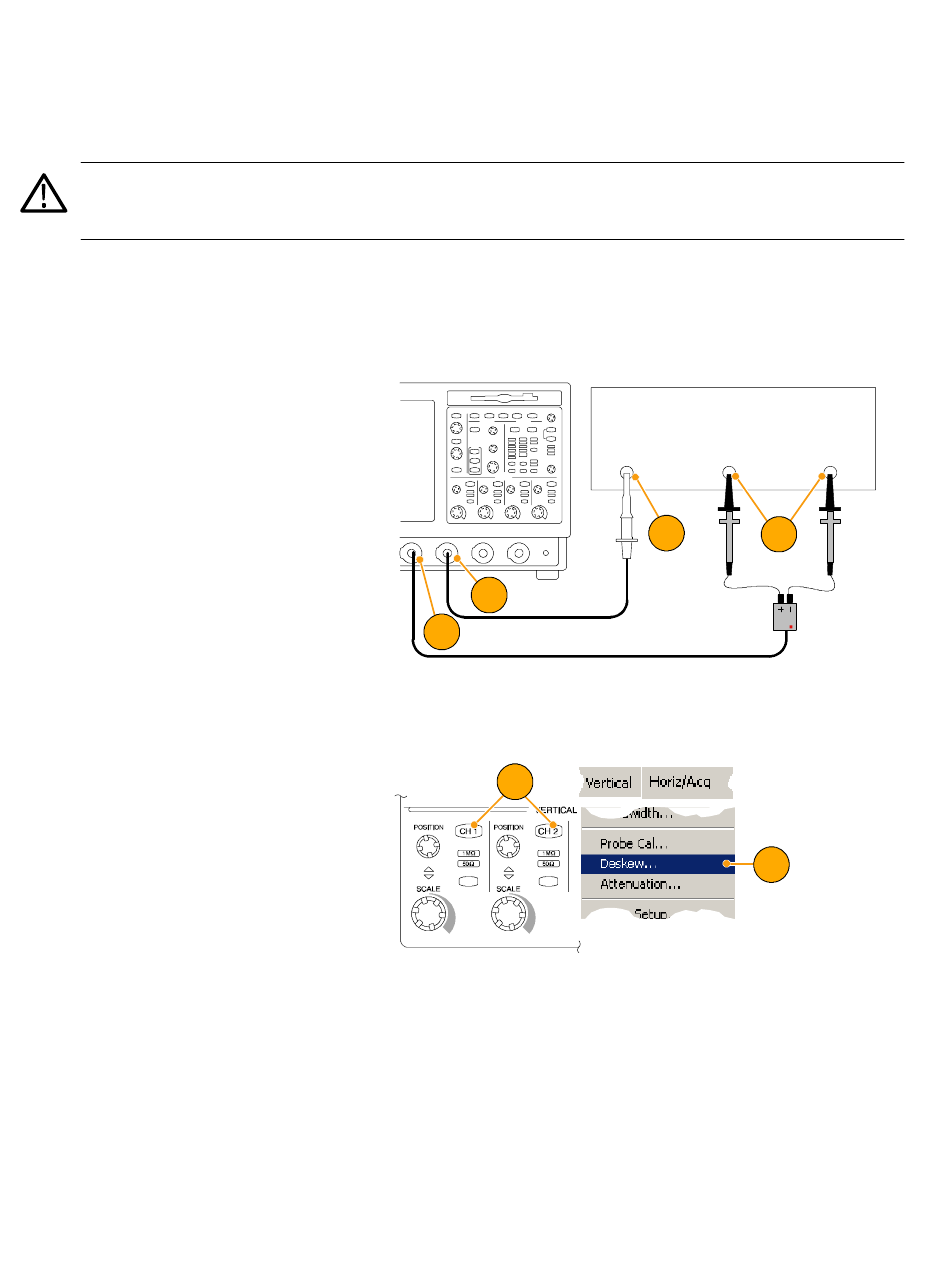

1. Schließen Sie einen P5205 (oder
einen anderen Hochspannungs-
Differenzialtastkopf) an Kanal 1
an.
2. Schließen Sie einen TCP202 (oder
einen anderen Stromtastkopf) an
Kanal 2 an.
3. Schließen Sie den positiven
Eingang des P5205 an die
Quellspannung und den negativen
Eingang an die Drainspannung
am Schaltgerät an, um V
messen.
4. Schließen Sie den TCP202 an den
Drainstrom an, um I
5. Schalten Sie CH 1 und CH 2 ein.
Die Tastköpfe P5205 und TCP202 sind
hinsichtlich der Kabellänge
aufeinander abgestimmt. Daher sollte
es für Sie nicht erforderlich sein, die
Eingangskanäle zu entzerren. Wenn
Sie andere Tastköpfe verwenden, die
nicht aufeinander abgestimmt sind,
gehen Sie folgendermaßen vor, um
einen Entzerrvorgang auszuführen:
6. Wählen Sie Deskew...
(Entzerren), und drücken Sie F1,
um eine Anleitung zur Ausführung
eines Entzerrvorgangs aufzurufen.
106
zu
ds
zu messen.
ds
Drainstrom
2
1
5
Benutzerhandbuch für die Serie TDS5000B
Schaltgerät
Drain-
Quell-
spannung
spannung
4
3
6
