Bedienungsgrundlagen

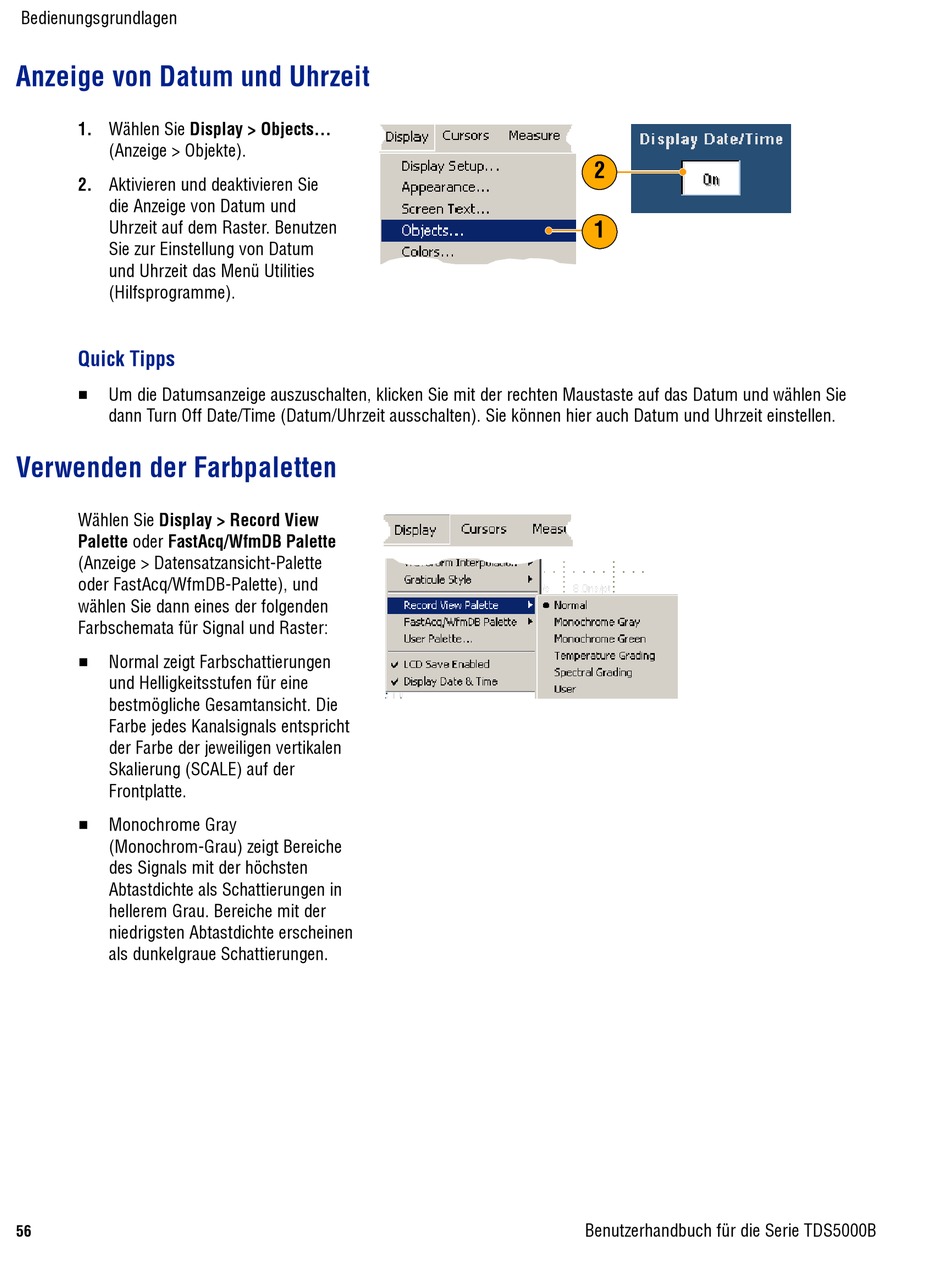

Anzeige von Datum und Uhrzeit

1. Wählen Sie Display > Objects...
(Anzeige > Objekte).
2. Aktivieren und deaktivieren Sie
die Anzeige von Datum und
Uhrzeit auf dem Raster. Benutzen
Sie zur Einstellung von Datum
und Uhrzeit das Menü Utilities
(Hilfsprogramme).
Quick Tipps
H
Um die Datumsanzeige auszuschalten, klicken Sie mit der rechten Maustaste auf das Datum und wählen Sie
dann Turn Off Date/Time (Datum/Uhrzeit ausschalten). Sie können hier auch Datum und Uhrzeit einstellen.

Verwenden der Farbpaletten

Wählen Sie Display > Record View
Palette oder FastAcq/WfmDB Palette
(Anzeige > Datensatzansicht-Palette
oder FastAcq/WfmDB-Palette), und
wählen Sie dann eines der folgenden
Farbschemata für Signal und Raster:
H
Normal zeigt Farbschattierungen
und Helligkeitsstufen für eine
bestmögliche Gesamtansicht. Die
Farbe jedes Kanalsignals entspricht
der Farbe der jeweiligen vertikalen
Skalierung (SCALE) auf der
Frontplatte.
H
Monochrome Gray
(Monochrom-Grau) zeigt Bereiche
des Signals mit der höchsten
Abtastdichte als Schattierungen in
hellerem Grau. Bereiche mit der
niedrigsten Abtastdichte erscheinen
als dunkelgraue Schattierungen.
56
2
1
Benutzerhandbuch für die Serie TDS5000B
