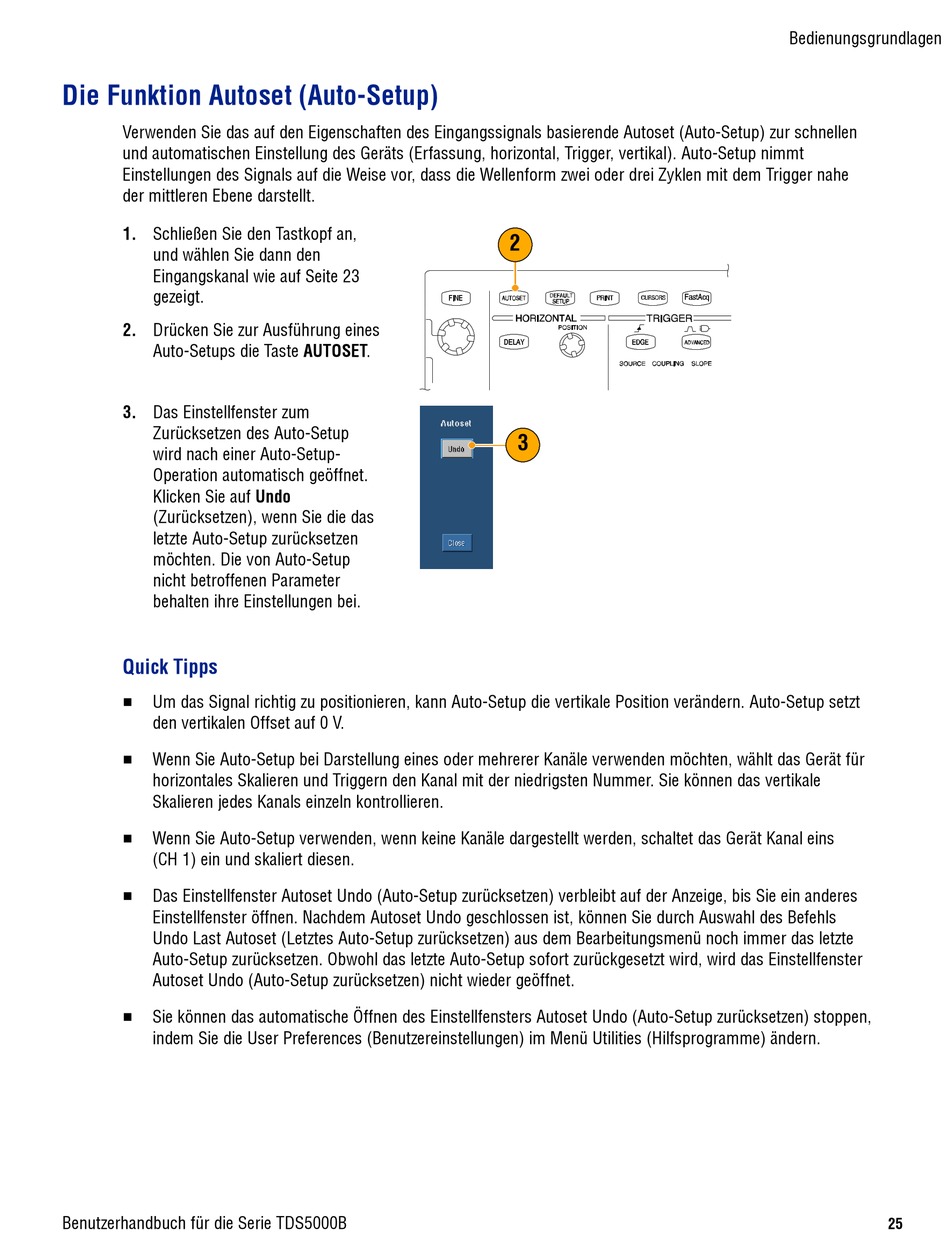

Die Funktion Autoset (Auto-Setup)

Verwenden Sie das auf den Eigenschaften des Eingangssignals basierende Autoset (Auto-Setup) zur schnellen
und automatischen Einstellung des Geräts (Erfassung, horizontal, Trigger, vertikal). Auto-Setup nimmt
Einstellungen des Signals auf die Weise vor, dass die Wellenform zwei oder drei Zyklen mit dem Trigger nahe
der mittleren Ebene darstellt.
1. Schließen Sie den Tastkopf an,
und wählen Sie dann den
Eingangskanal wie auf Seite 23
gezeigt.
2. Drücken Sie zur Ausführung eines
Auto-Setups die Taste AUTOSET.
3. Das Einstellfenster zum
Zurücksetzen des Auto-Setup
wird nach einer Auto-Setup-
Operation automatisch geöffnet.
Klicken Sie auf Undo
(Zurücksetzen), wenn Sie die das
letzte Auto-Setup zurücksetzen
möchten. Die von Auto-Setup
nicht betroffenen Parameter
behalten ihre Einstellungen bei.
Quick Tipps
H
Um das Signal richtig zu positionieren, kann Auto-Setup die vertikale Position verändern. Auto-Setup setzt
den vertikalen Offset auf 0 V.
H
Wenn Sie Auto-Setup bei Darstellung eines oder mehrerer Kanäle verwenden möchten, wählt das Gerät für
horizontales Skalieren und Triggern den Kanal mit der niedrigsten Nummer. Sie können das vertikale
Skalieren jedes Kanals einzeln kontrollieren.
H
Wenn Sie Auto-Setup verwenden, wenn keine Kanäle dargestellt werden, schaltet das Gerät Kanal eins
(CH 1) ein und skaliert diesen.
H
Das Einstellfenster Autoset Undo (Auto-Setup zurücksetzen) verbleibt auf der Anzeige, bis Sie ein anderes
Einstellfenster öffnen. Nachdem Autoset Undo geschlossen ist, können Sie durch Auswahl des Befehls
Undo Last Autoset (Letztes Auto-Setup zurücksetzen) aus dem Bearbeitungsmenü noch immer das letzte
Auto-Setup zurücksetzen. Obwohl das letzte Auto-Setup sofort zurückgesetzt wird, wird das Einstellfenster
Autoset Undo (Auto-Setup zurücksetzen) nicht wieder geöffnet.
H
Sie können das automatische Öffnen des Einstellfensters Autoset Undo (Auto-Setup zurücksetzen) stoppen,
indem Sie die User Preferences (Benutzereinstellungen) im Menü Utilities (Hilfsprogramme) ändern.
