Benutzeroberfläche und Anzeige

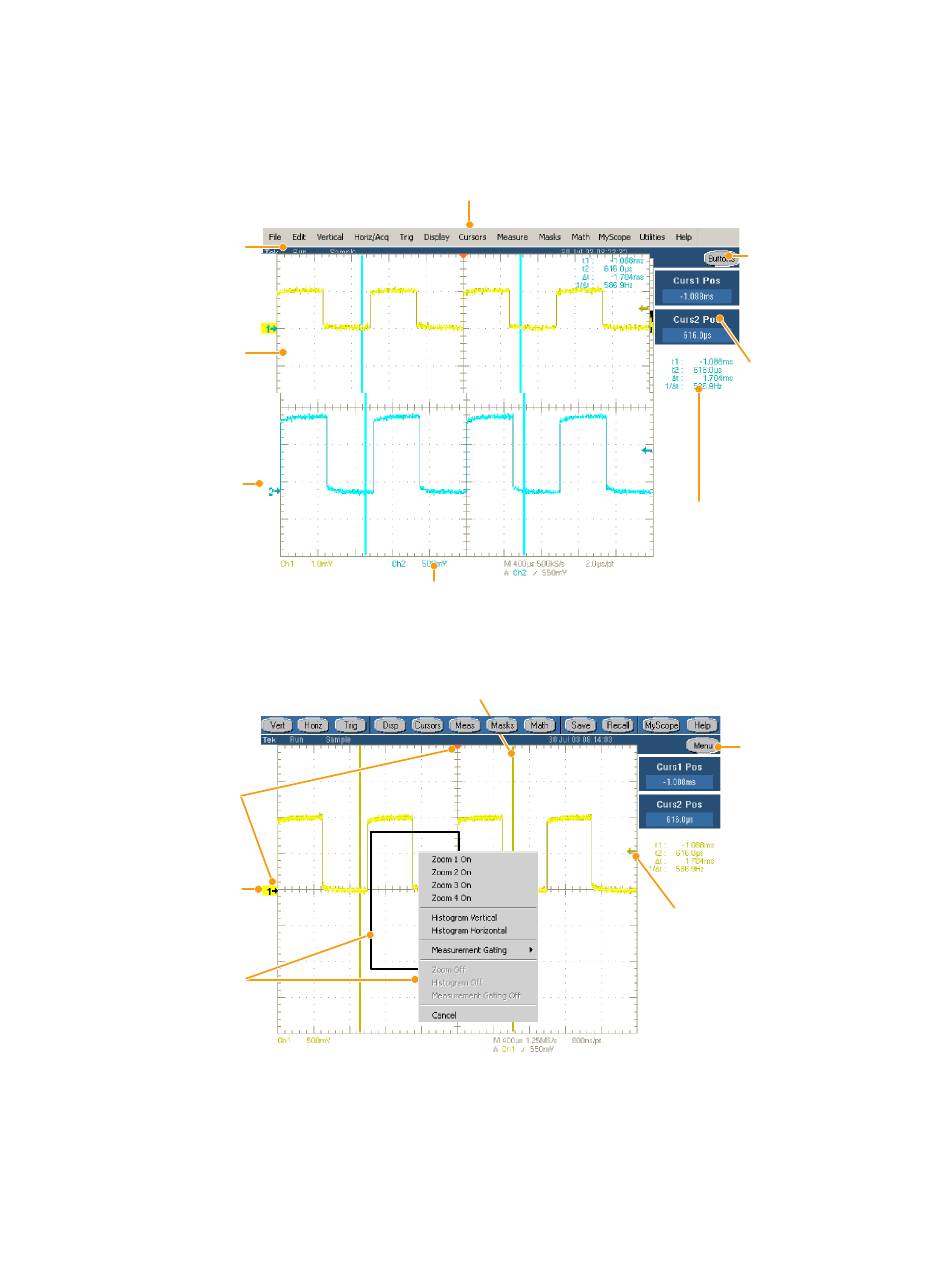

Im Menüleistenmodus haben Sie Zugriff zu Befehlen, die alle Merkmale und Funktionen des Geräts steuern. Der
Symbolleistenmodus bietet Zugriff auf die am häufigsten verwendeten Funktionen.
Statusleiste: Statusleiste:
Anzeige von Erfassungsstatus,
Modus, Anzahl von
Erfassungen, Triggerstatus,
Datum und Uhrzeit.
Anzeige: Hier werden direkt
erfasste, Referenz- und
mathematische Signale
zusammen mit Cursorn
angezeigt.
Signal-Ziehpunkt: Klicken und
ziehen Sie hier, um die vertikale
Position der Signalanzeige zu
ändern. Klicken Sie auf den
Ziehpunkt, und ändern Sie die
Position und Skalierung mit hilfe
der Multifunktionsknöpfe.
Ziehen Sie die
Positionssymbole zum
Neupositionieren eines
Signals.
Klicken Sie auf das Symbol,
um Multifunktionsknöpfe mit
der vertikalen Position und
Skala von Signalen zu belegen.
Durch Ziehen können Sie im
Signalbereich ein Feld zum
Zoomen, Aktivieren/Deaktivieren
von Histogrammen und für
Gating-Messungen erstellen.
16
Menüleiste: Zugriff auf Daten-I/O, Drucken, Online-Hilfe und Gerätefunktionen
Status der Steuerelemente: Kurzreferenz für vertikale,
horizontale und Triggerauswahl, Skala und Parameter.
Ziehen Sie Cursor zur Messung von Signalen auf dem Bildschirm.
Buttons/Menu.
(Schaltflächen/Menü)
Klicken Sie hier, um
zwischen
Symbolleisten- und
Menüleistenmodus
umzuschalten.
Multifunktionsknopf-
Anzeigen. Anpassen
und Anzeigen von
Parametern, die durch
Multifunktionsknöpfe
gesteuert werden.
Anzeigen: Anzeige von Cursor- und
Messwerten in diesem Bereich. Die
angezeigten Messwerte können in
der Menüleiste oder der
Symbolleiste ausgewählt werden.
Wenn ein Einstellfenster angezeigt
wird, werden diese Anzeigen in den
Rasterbereich verschoben.
Buttons/Menu.
(Schaltflächen/Menü)
Klicken Sie hier, um
zwischen
Symbolleisten- und
Menüleistenmodus
umzuschalten.
Ziehen Sie das
Symbol, um den
Triggerpegel zu
ändern.
