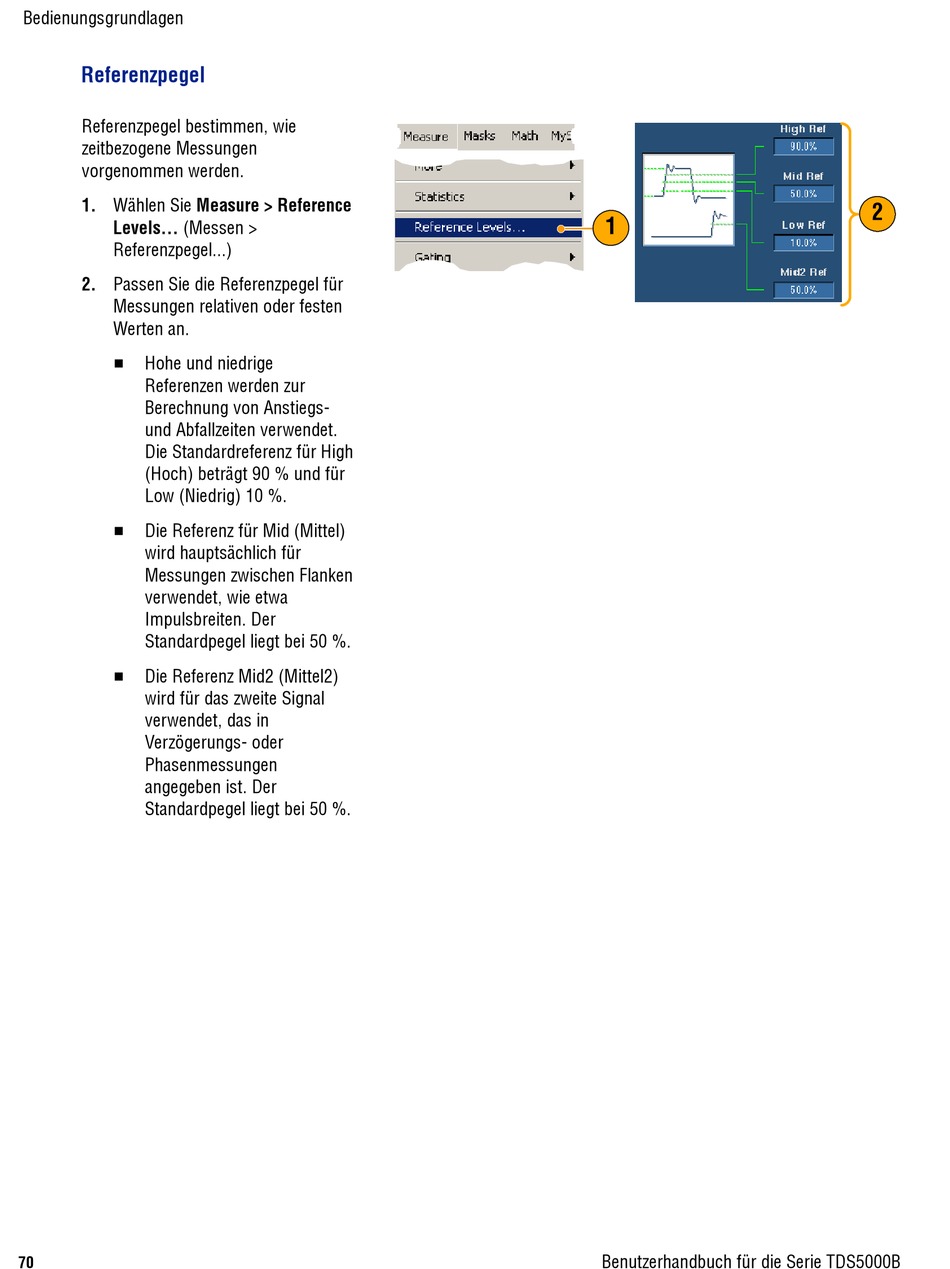

Bedienungsgrundlagen

Referenzpegel

Referenzpegel bestimmen, wie
zeitbezogene Messungen
vorgenommen werden.
1. Wählen Sie Measure > Reference
Levels... (Messen >
Referenzpegel...)
2. Passen Sie die Referenzpegel für
Messungen relativen oder festen
Werten an.
H
Hohe und niedrige
Referenzen werden zur
Berechnung von Anstiegs-
und Abfallzeiten verwendet.
Die Standardreferenz für High
(Hoch) beträgt 90 % und für
Low (Niedrig) 10 %.
H
Die Referenz für Mid (Mittel)
wird hauptsächlich für
Messungen zwischen Flanken
verwendet, wie etwa
Impulsbreiten. Der
Standardpegel liegt bei 50 %.
H
Die Referenz Mid2 (Mittel2)
wird für das zweite Signal
verwendet, das in
Verzögerungs- oder
Phasenmessungen
angegeben ist. Der
Standardpegel liegt bei 50 %.
