Erfassung; Einrichten Des Signaleingangs - Tektronix TDS5000B Series Benutzerhandbuch

Bedienungsgrundlagen
Dieser Abschnitt enthält Konzepte und Verfahren für die Verwendung der Erfassungs- und Triggersysteme,
Informationen über die Anzeige und Analyse von Wellenformen sowie Verfahren zur Benutzung von MyScope
und zum Speichern von Informationen auf Ihrem Gerät. Ausführliche Informationen über diese Themen finden
Sie in der Online-Hilfe.

Erfassung

Dieser Abschnitt enthält Konzepte und Verfahren zur Verwendung des Erfassungssystems. Ausführliche
Informationen hierzu finden Sie in der Online-Hilfe.

Einrichten des Signaleingangs

Verwenden Sie die Tasten auf der Frontplatte, um Ihr Gerät zum Erfassen des Signals einzurichten.

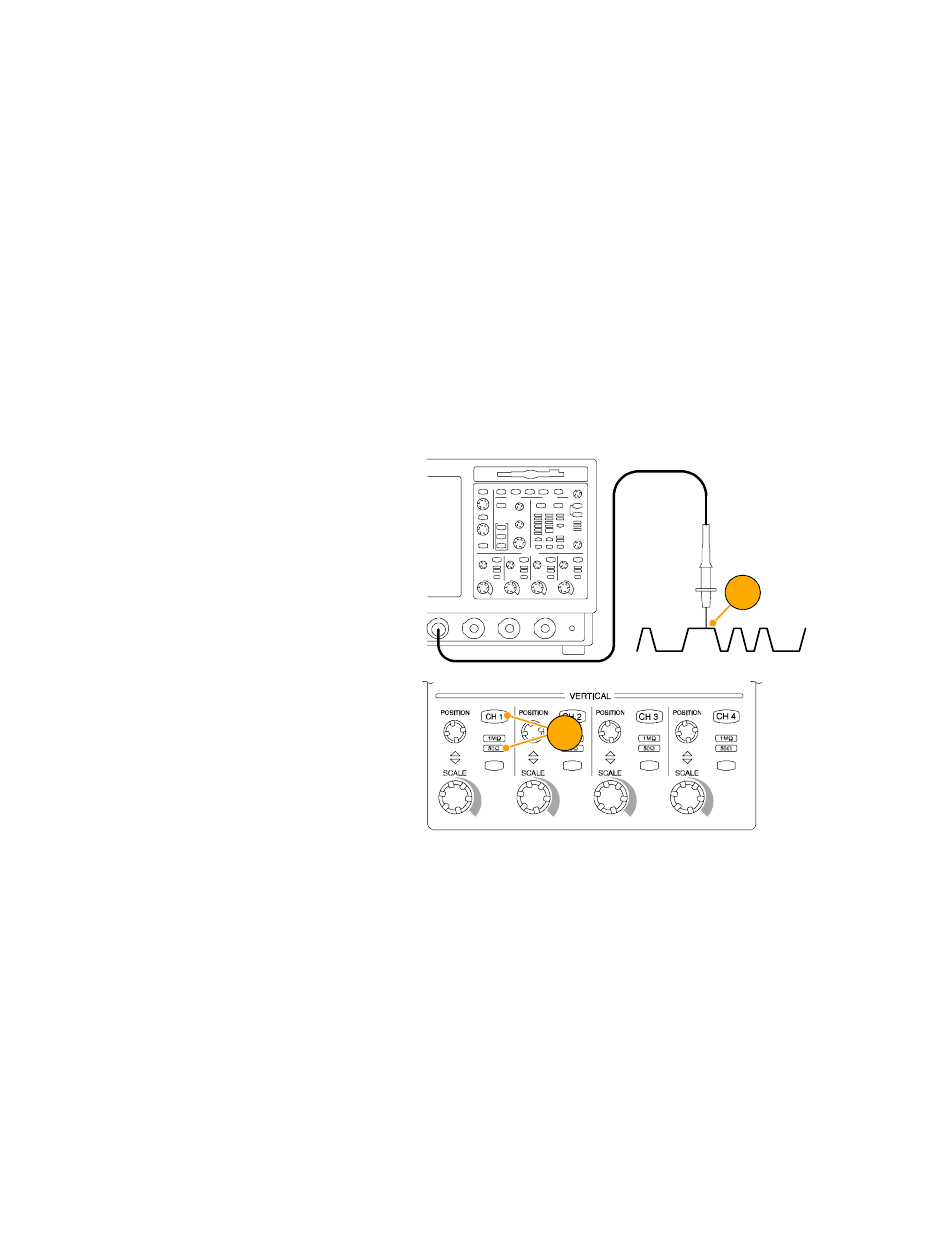

1. Schließen Sie den Tastkopf an die
Eingangssignalquelle an.
2. Wählen Sie Eingangskanal und
Anschluss durch Drücken der
Tasten auf der Frontplatte.
Benutzerhandbuch für die Serie TDS5000B
1
2
23
