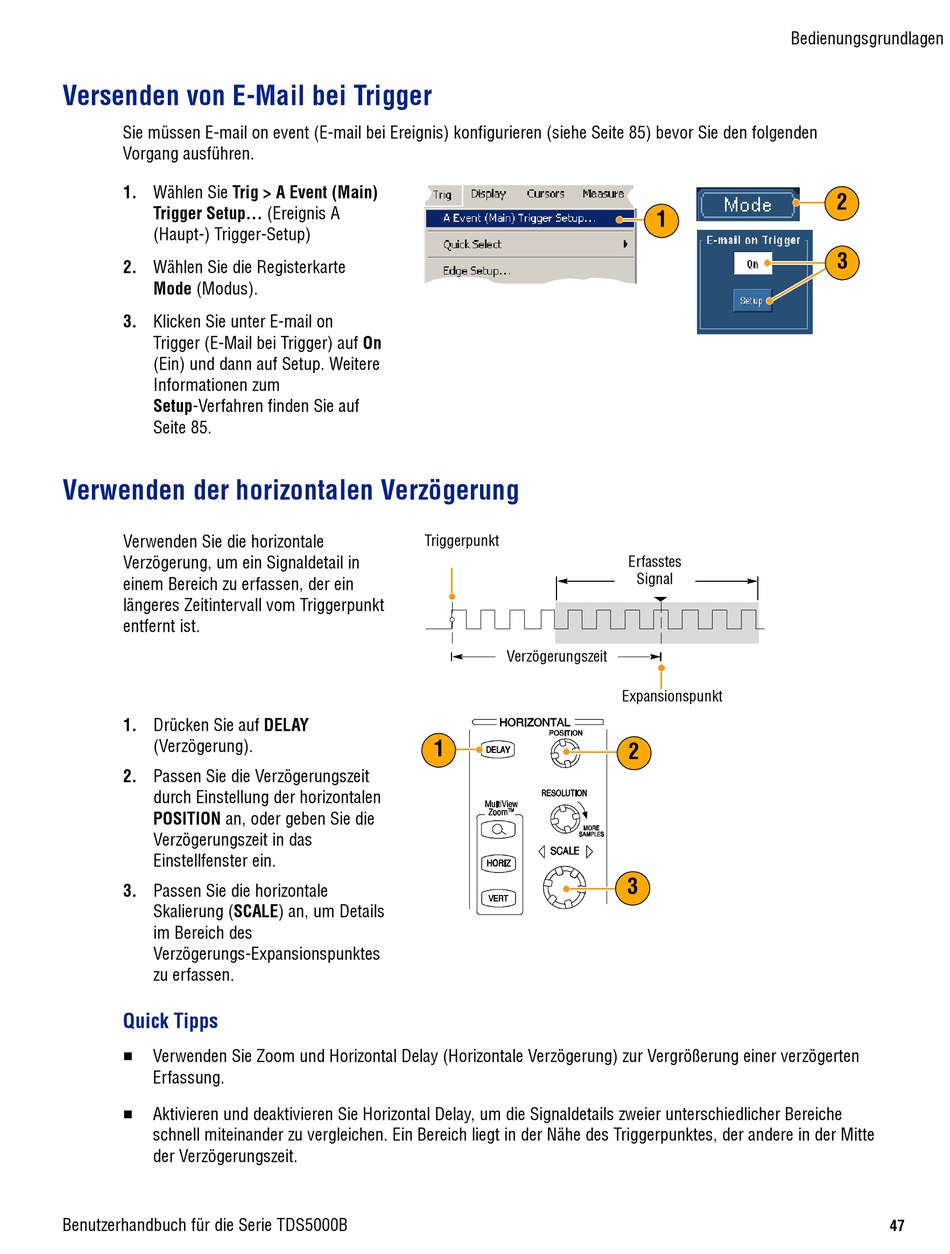

Versenden von E-Mail bei Trigger

Sie müssen E-mail on event (E-mail bei Ereignis) konfigurieren (siehe Seite 85) bevor Sie den folgenden
Vorgang ausführen.
1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Ereignis A
(Haupt-) Trigger-Setup)
2. Wählen Sie die Registerkarte
Mode (Modus).
3. Klicken Sie unter E-mail on
Trigger (E-Mail bei Trigger) auf On
(Ein) und dann auf Setup. Weitere
Informationen zum
Setup-Verfahren finden Sie auf
Seite 85.
Verwenden der horizontalen Verzögerung
Verwenden Sie die horizontale
Verzögerung, um ein Signaldetail in
einem Bereich zu erfassen, der ein
längeres Zeitintervall vom Triggerpunkt
entfernt ist.
1. Drücken Sie auf DELAY
(Verzögerung).
2. Passen Sie die Verzögerungszeit
durch Einstellung der horizontalen
POSITION an, oder geben Sie die
Verzögerungszeit in das
Einstellfenster ein.
3. Passen Sie die horizontale
Skalierung (SCALE) an, um Details
im Bereich des
Verzögerungs-Expansionspunktes
zu erfassen.
Quick Tipps
H
Verwenden Sie Zoom und Horizontal Delay (Horizontale Verzögerung) zur Vergrößerung einer verzögerten
Erfassung.
H
Aktivieren und deaktivieren Sie Horizontal Delay, um die Signaldetails zweier unterschiedlicher Bereiche
schnell miteinander zu vergleichen. Ein Bereich liegt in der Nähe des Triggerpunktes, der andere in der Mitte
der Verzögerungszeit.
