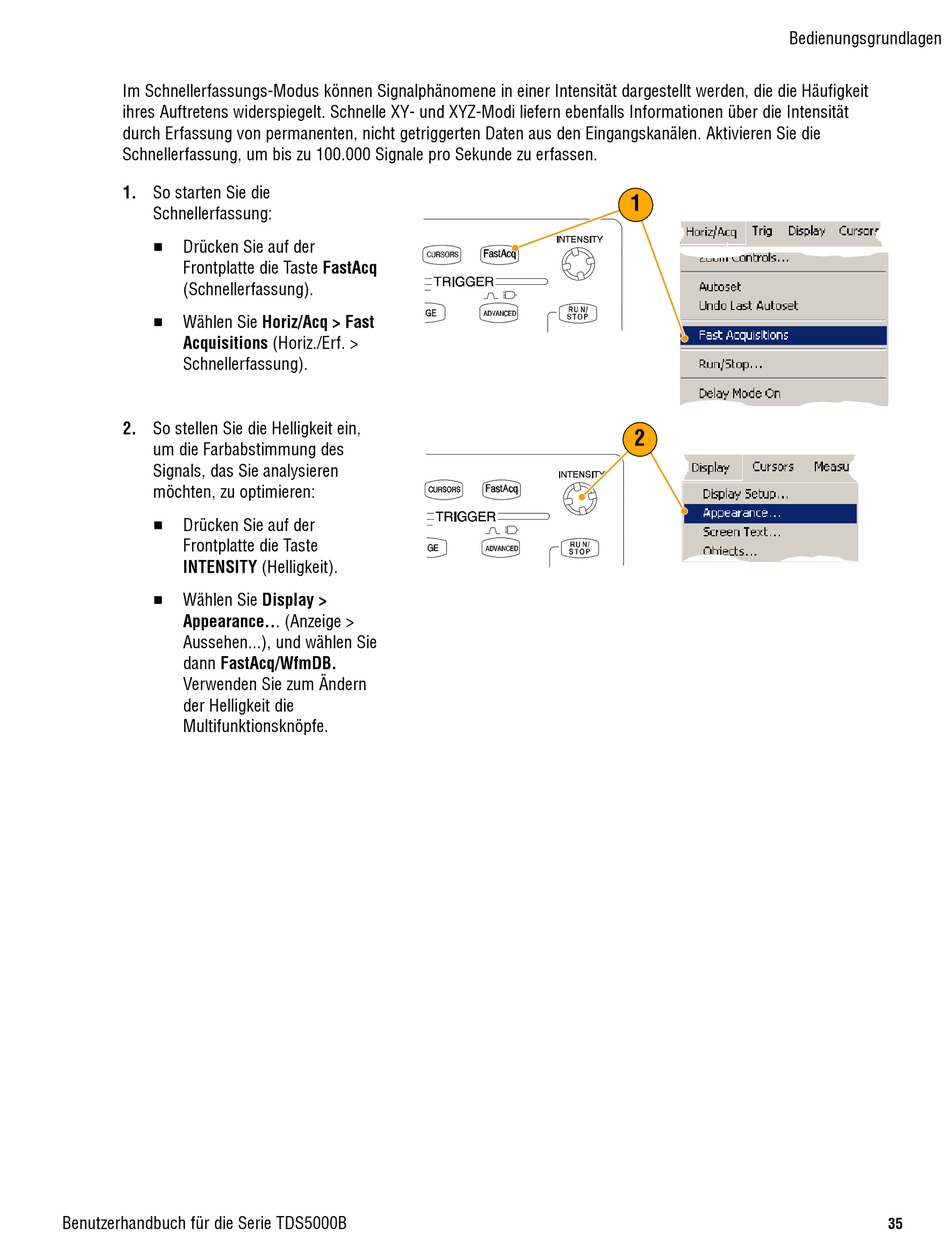

Im Schnellerfassungs-Modus können Signalphänomene in einer Intensität dargestellt werden, die die Häufigkeit
ihres Auftretens widerspiegelt. Schnelle XY- und XYZ-Modi liefern ebenfalls Informationen über die Intensität
durch Erfassung von permanenten, nicht getriggerten Daten aus den Eingangskanälen. Aktivieren Sie die
Schnellerfassung, um bis zu 100.000 Signale pro Sekunde zu erfassen.
1. So starten Sie die
Schnellerfassung:
H
Drücken Sie auf der
Frontplatte die Taste FastAcq
(Schnellerfassung).
H
Wählen Sie Horiz/Acq > Fast
Acquisitions (Horiz./Erf. >
Schnellerfassung).
2. So stellen Sie die Helligkeit ein,
um die Farbabstimmung des
Signals, das Sie analysieren
möchten, zu optimieren:
H
Drücken Sie auf der
Frontplatte die Taste
INTENSITY (Helligkeit).
H
Wählen Sie Display >
Appearance... (Anzeige >
Aussehen...), und wählen Sie
dann FastAcq/WfmDB.
Verwenden Sie zum Ändern
der Helligkeit die
Multifunktionsknöpfe.
