Bedienungsgrundlagen

Tastkopfkompensation

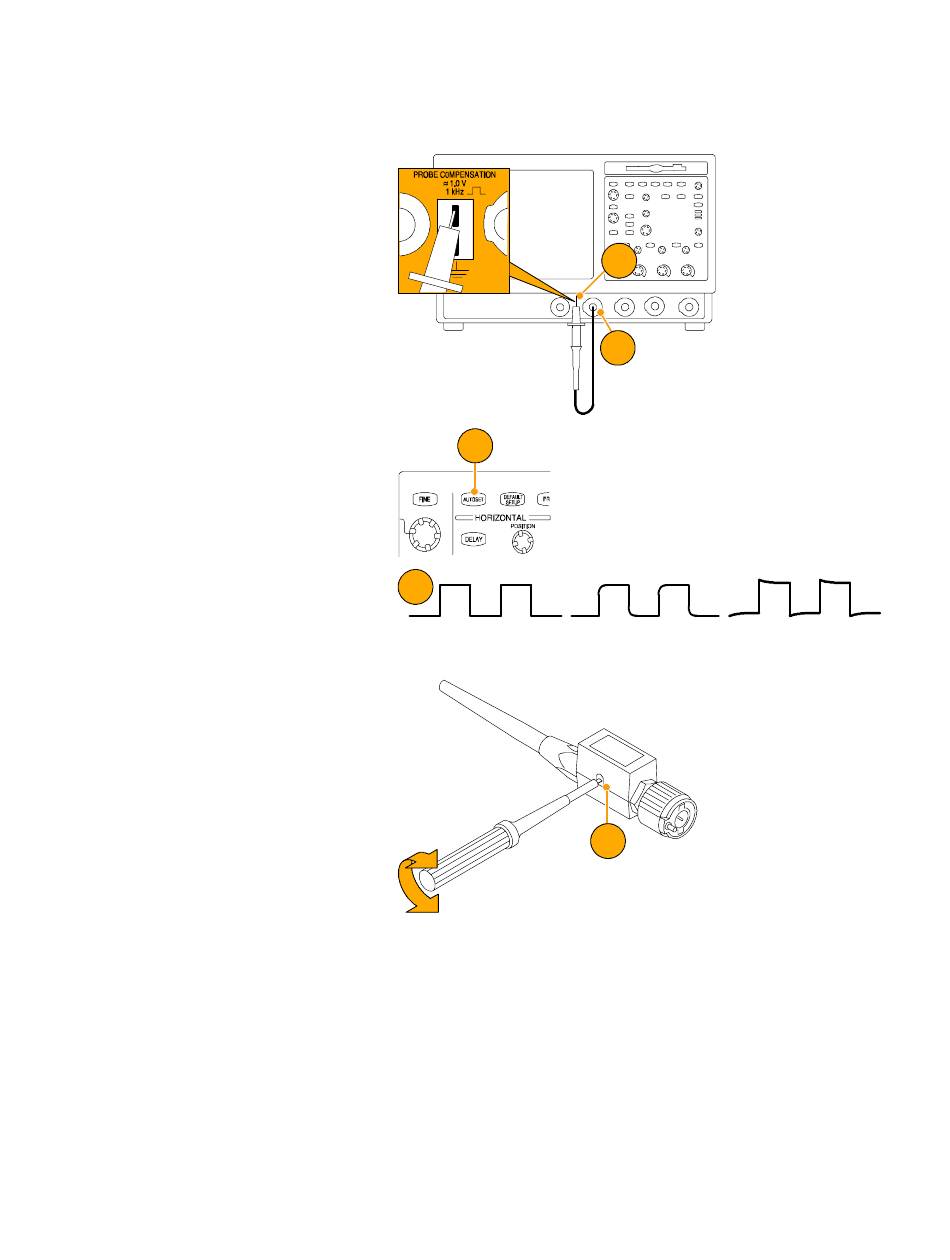

So kompensieren Sie Ihren passiven Tastkopf ordnungsgemäß:
1. Schließen Sie den Tastkopf an
Kanal 1 an.
2. Schließen Sie die Tastkopfspitze
und den Bezugsleiter an die
TASTKOPFKOMP-Anschlüsse an.
Wenn Sie die Hakenspitze des
Tastkopfs verwenden, stellen Sie
einen ordnungsgemäßen
Anschluss sicher, indem Sie die
Spitze fest auf den Tastkopf
drehen.
3. Drücken Sie AUTOSET
(AUTO-SETUP).
4. Prüfen Sie die Form des
angezeigten Signals, um zu
ermitteln, ob Ihr Tastkopf
richtig kompensiert ist.
5. Ändern Sie, falls erforderlich,
die Tastkopfeinstellung.
Ggf. wiederholen.
26
3
4
Ordnungsgemäß
kompensiert
2
1
Unterkompensiert Überkompensiert
5
Benutzerhandbuch für die Serie TDS5000B
