Verwenden von Grenzwertprüfungen
Bei einer Grenzwertprüfung können Sie ein aktives Signal mit einem Toleranzmaskensignal vergleichen. Erstellen
Sie Ihr Toleranzmaskensignal auf Basis eines als tauglich bekannten Signals, und verwenden Sie es zur
Durchführung von Funktionstests zum Vergleich mit einem aktiven Signal.

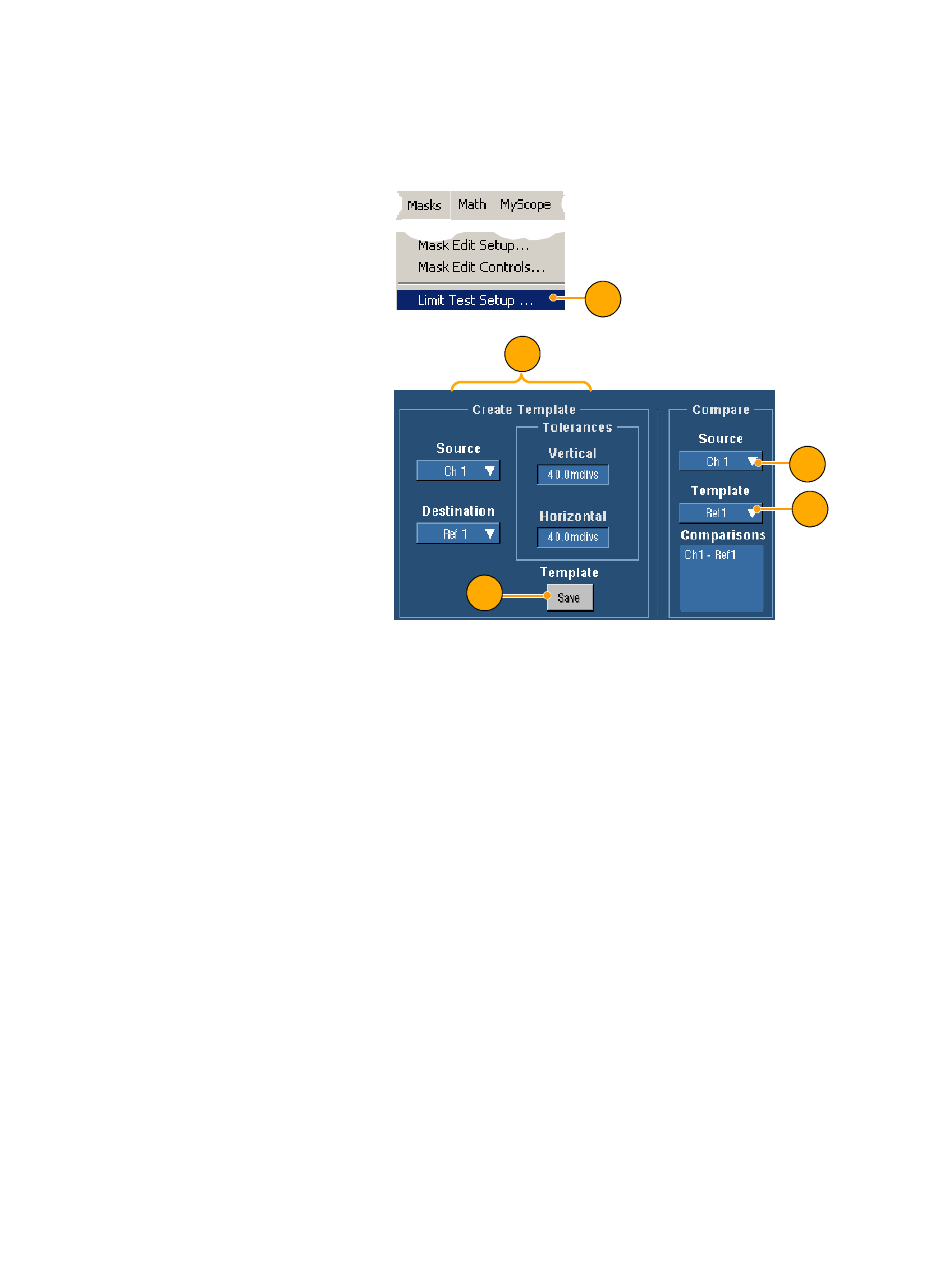

1. Wählen Sie Masks > Limit Test
Set-up... (Masken >
Grenzwertprüfung Einstell. ...).
2. Erstellen Sie die Toleranzmaske,
indem Sie Source (Quelle),
Destination (Ziel) und Tolerances
(Toleranzen) auswählen.
Verwenden Sie zum Anpassen der
Toleranzen die Multifunktions-
knöpfe. Toleranzen legen fest,
welchen Grenzwert das Signal
nicht überschreiten darf, damit
die Grenzwertprüfung als
bestanden gilt.
3. Klicken Sie auf Save (Speichern).
Sie können mehrere
Toleranzmasken erstellen und sie
zur späteren Verwendung
speichern.
4. Wählen Sie das mit der
Toleranzmaske zu vergleichende
Quellsignal aus.
5. Wählen Sie die mit dem
Quellsignal zu vergleichende
Toleranzmaske aus. (In der Regel
ist dies jene, die sie kurz zuvor in
Schritt 3 erstellt haben.)
