Erfassungs-Setup
Verwenden von Auto-Setup
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Auto-Setup ist eine schnelle Möglichkeit zur Erfassung und Anzeige eines
Signals. Auto-Setup stellt die Triggerart automatisch auf „Flanke" und den
Schwellenwertpegel auf 50 % des Signalpegels ein, analysiert das Eingangssignal
und passt die Oszilloskoperfassung, Horizontal- und Vertikaleinstellungen so an,
dass fünf bis sechs Signalzyklen angezeigt werden. Auto-Setup eignet sich ideal
zum Anzeigen eines sich wiederholenden Signals.
Führen Sie folgende Schritte für das Auto-Setup aus:
1. Schließen Sie einen Tastkopf an das Oszilloskop und die Signalquelle an.

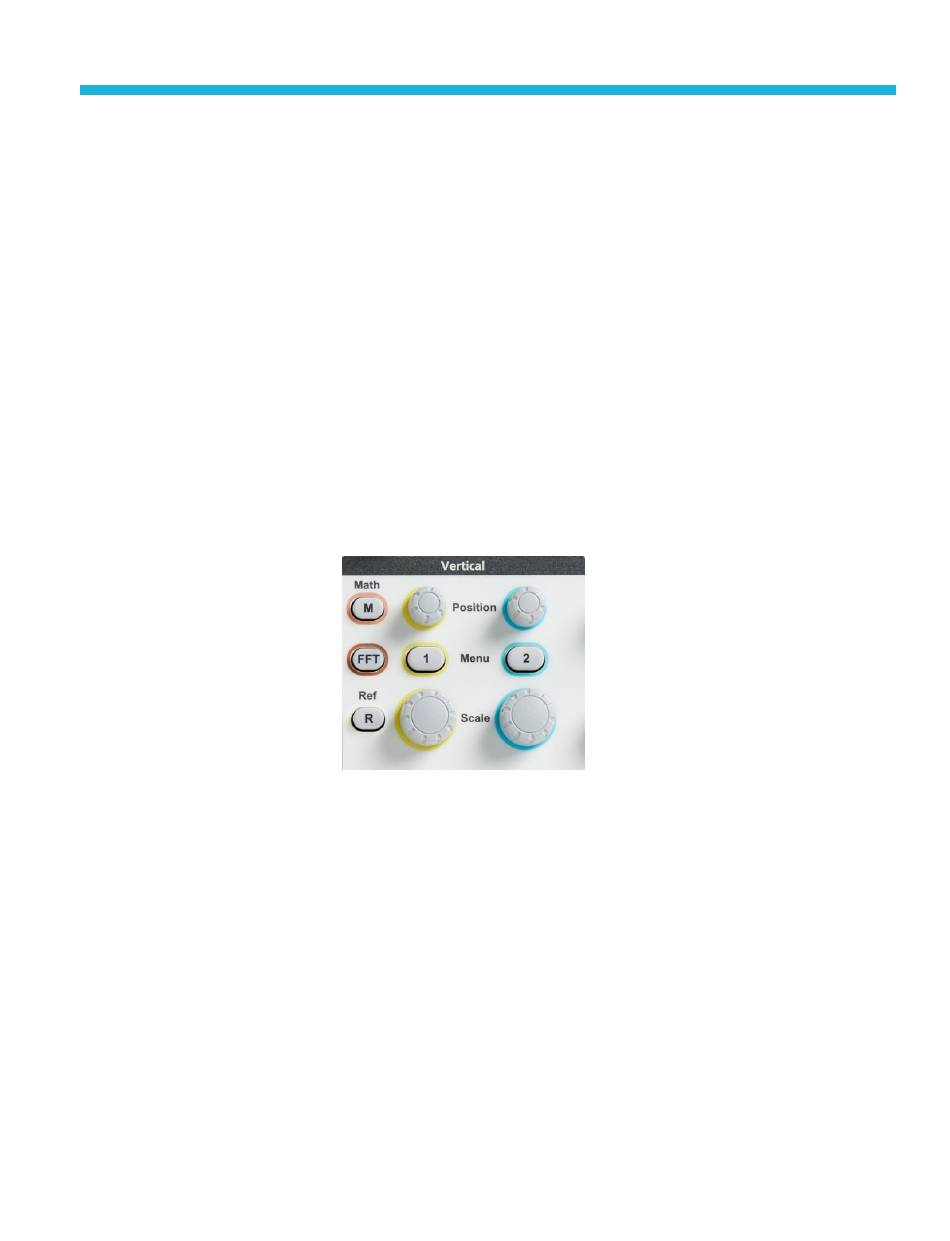

2. Drücken Sie die Vertikale Menü-Taste des Kanaleingangs, den Sie auf
Auto-Setup einstellen möchten, um diesen Kanal zu aktivieren.
