Anwendungsbeispiele
Verwendung der Grenzwertprüfung zur Prüfung der Leistung
Fertigungstestingenieure müssen häufig die Leistung von Produkten, die aus einer Fertigungsanlage kommen,
mit einem als tauglich bekannten Referenzprodukt vergleichen. Wenn die Signale des getesteten Geräts (DUT -
Device Under Test) innerhalb einer benutzerdefinierten Toleranz im Vergleich zum Referenzprodukt liegen,
besteht dieses Gerät den Test. Wenden Sie folgendes Verfahren an, um diese Art von Test mit dem TDS5000B
durchzuführen.

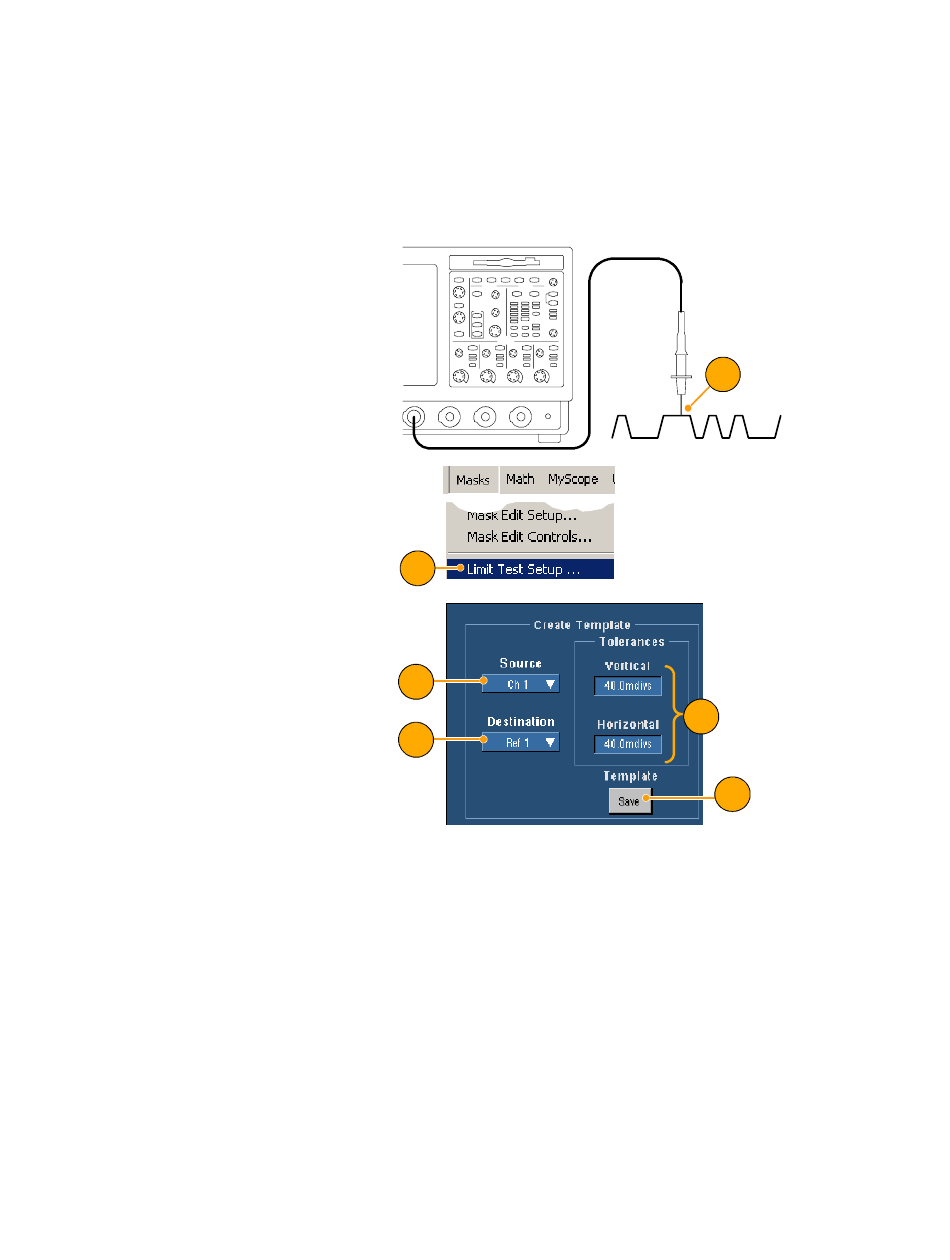

1. Erfassen Sie das gewünschte
Signal am Referenzprodukt.
2. Wählen Sie Limit Test Setup...
(Grenzwertprüfung Einstell...).
3. Wählen Sie in der Liste Source
(Quelle) den Kanal mit dem als
tauglich bekannten Referenzsignal
aus.
4. Wählen Sie in der Liste
Destination (Ziel) aus, wohin Sie
die Vorlage speichern möchten.
5. Geben Sie an, um wie viel das
DUT von der Toleranzmaske
abweichen kann, indem Sie
Toleranzen für Vertical (Vertikal)
und Horizontal (Horizontal)
eingeben.
6. Klicken Sie auf Save (Speichern).
Sie haben damit eine
Toleranzmaske erstellt, die einen
Schnappschuss der als tauglich
bekannten Referenz darstellt. In
diesen Schnappschuss sind die
angegebenen Toleranzen
einbezogen. Beachten Sie, dass
die Toleranzmaske automatisch
aktiviert wird, sobald Sie auf Save
(Speichern) geklickt haben.
