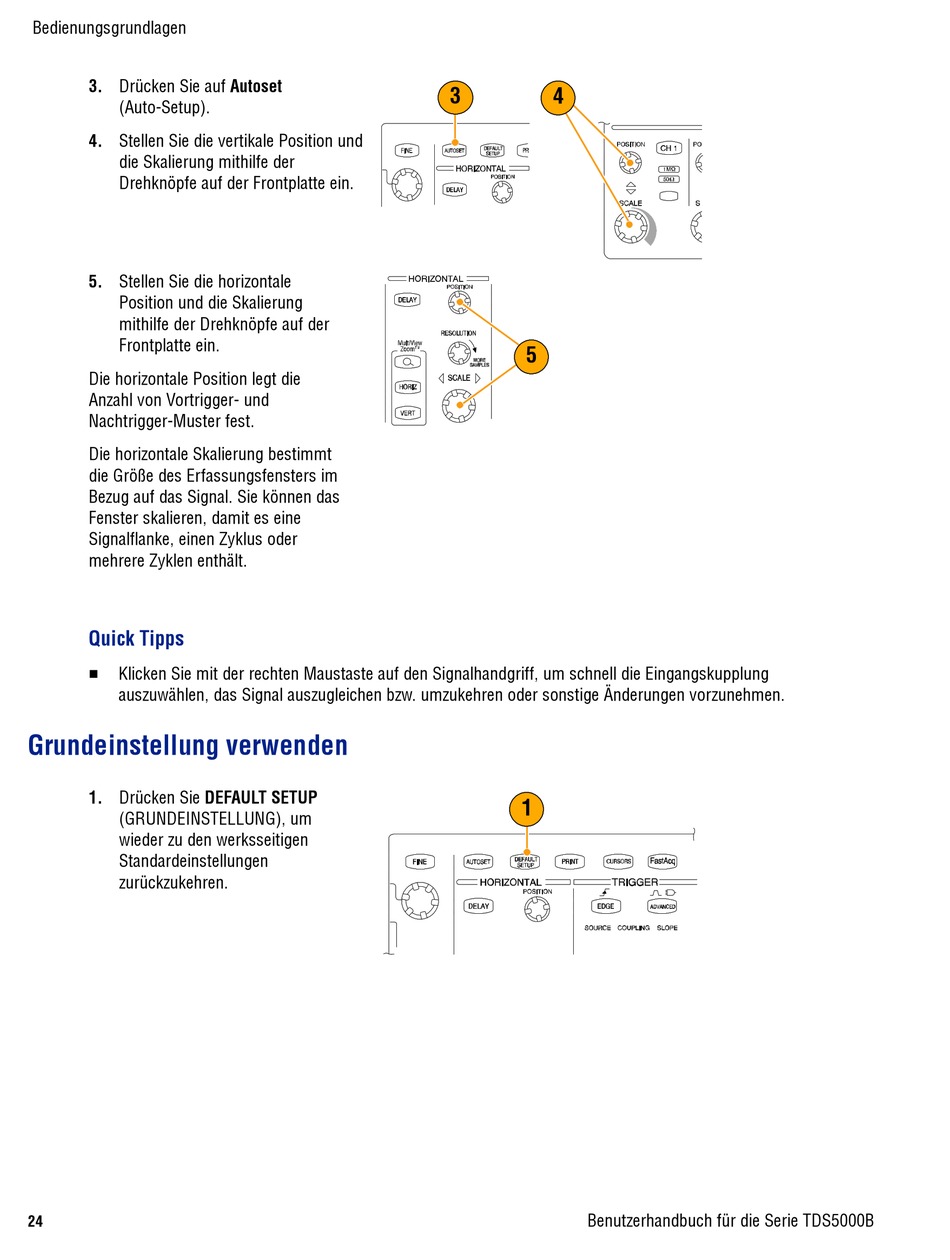

Bedienungsgrundlagen
3. Drücken Sie auf Autoset
(Auto-Setup).
4. Stellen Sie die vertikale Position und
die Skalierung mithilfe der
Drehknöpfe auf der Frontplatte ein.
5. Stellen Sie die horizontale
Position und die Skalierung
mithilfe der Drehknöpfe auf der
Frontplatte ein.
Die horizontale Position legt die
Anzahl von Vortrigger- und
Nachtrigger-Muster fest.
Die horizontale Skalierung bestimmt
die Größe des Erfassungsfensters im
Bezug auf das Signal. Sie können das
Fenster skalieren, damit es eine
Signalflanke, einen Zyklus oder
mehrere Zyklen enthält.
Quick Tipps
H
Klicken Sie mit der rechten Maustaste auf den Signalhandgriff, um schnell die Eingangskupplung
auszuwählen, das Signal auszugleichen bzw. umzukehren oder sonstige Änderungen vorzunehmen.

Grundeinstellung verwenden

1. Drücken Sie DEFAULT SETUP
(GRUNDEINSTELLUNG), um
wieder zu den werksseitigen
Standardeinstellungen
zurückzukehren.
24
3 4
5
1
Benutzerhandbuch für die Serie TDS5000B
