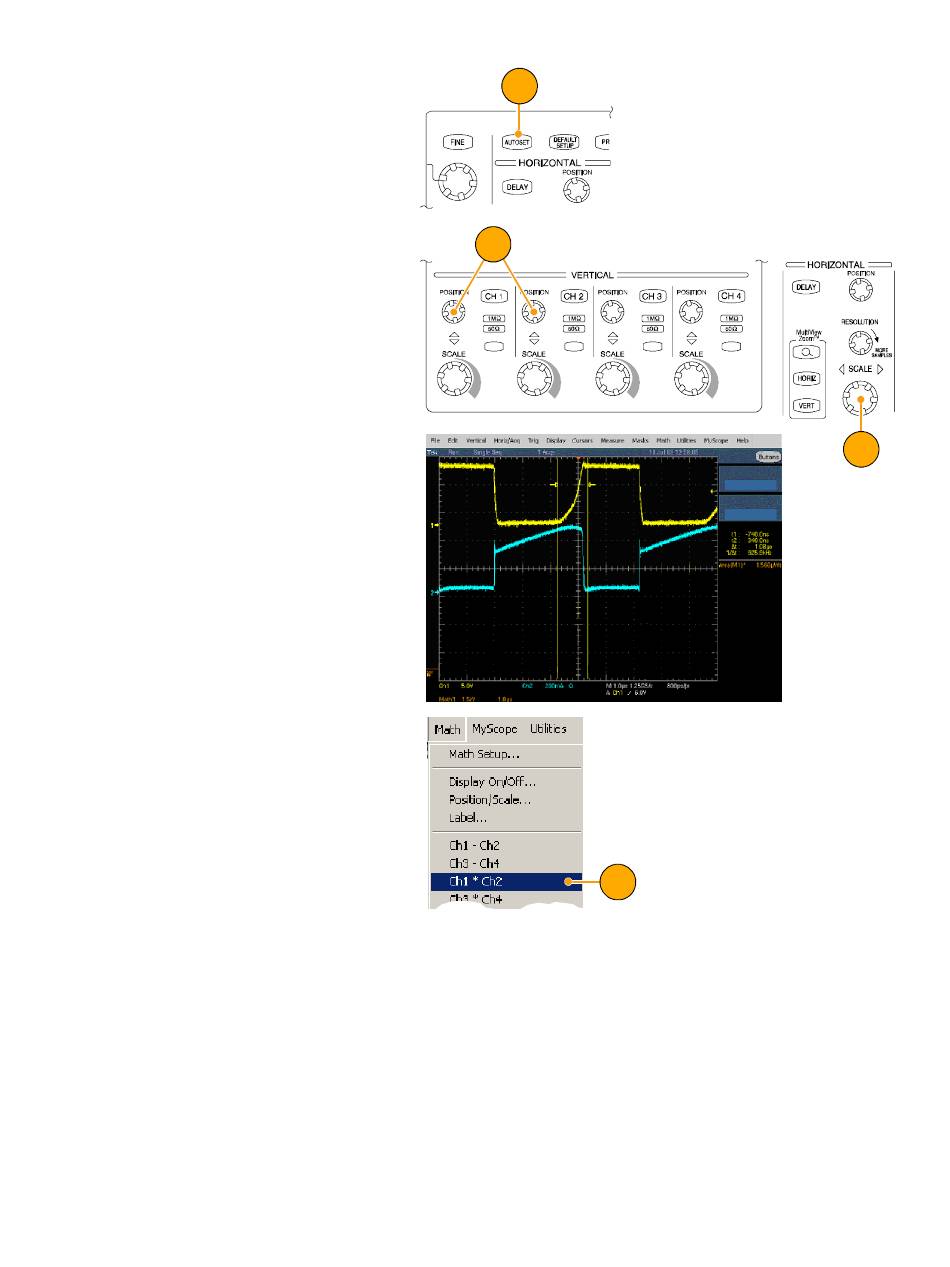

7. Drücken Sie auf Autoset
(Auto-Setup).
8. Positionieren Sie das
Spannungssignal (CH 1) mithilfe
der Drehknöpfe unter Vertical
(Vertikal) auf der Vorderseite im
oberen Drittel des Rasters und
das Stromsignal (CH 2) in der
Mitte des Rasters. Um genauere
Messungen erzielen zu können,
skalieren Sie die Signale für
Spannung und Strom so, dass sie
das Raster ausfüllen.
9. Justieren Sie die horizontale
Skalierung so, dass mindestens
ein voller Zyklus im Raster
angezeigt wird.
10. Wählen Sie Math > Ch1 * Ch2
(Mathematik > Ch1 * Ch2), um
basierend auf den Signalen für
Spannung und Strom ein
Leistungssignal zu berechnen. Die
Spitzen in dem berechneten
Signal stellen die Schaltverlust-
leistungen bei Ein- und
Ausschalten der Komponente dar.
