Bedienungsgrundlagen

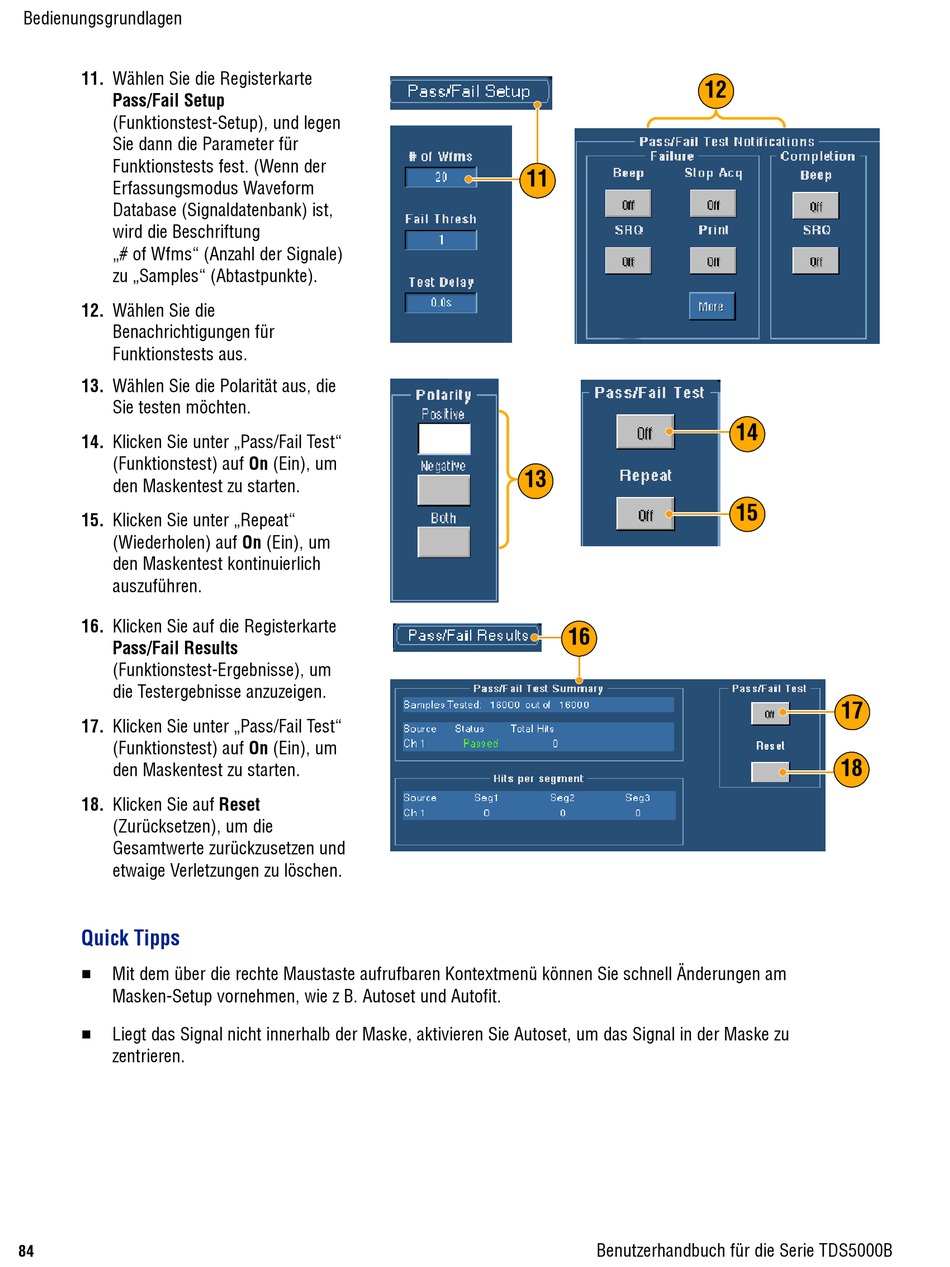

11. Wählen Sie die Registerkarte
Pass/Fail Setup
(Funktionstest-Setup), und legen
Sie dann die Parameter für
Funktionstests fest. (Wenn der
Erfassungsmodus Waveform
Database (Signaldatenbank) ist,
wird die Beschriftung
„# of Wfms" (Anzahl der Signale)
zu „Samples" (Abtastpunkte).
12. Wählen Sie die
Benachrichtigungen für
Funktionstests aus.
13. Wählen Sie die Polarität aus, die
Sie testen möchten.
14. Klicken Sie unter „Pass/Fail Test"
(Funktionstest) auf On (Ein), um
den Maskentest zu starten.
15. Klicken Sie unter „Repeat"
(Wiederholen) auf On (Ein), um
den Maskentest kontinuierlich
auszuführen.
16. Klicken Sie auf die Registerkarte
Pass/Fail Results
(Funktionstest-Ergebnisse), um
die Testergebnisse anzuzeigen.
17. Klicken Sie unter „Pass/Fail Test"
(Funktionstest) auf On (Ein), um
den Maskentest zu starten.
18. Klicken Sie auf Reset
(Zurücksetzen), um die
Gesamtwerte zurückzusetzen und
etwaige Verletzungen zu löschen.
Quick Tipps
H
Mit dem über die rechte Maustaste aufrufbaren Kontextmenü können Sie schnell Änderungen am
Masken-Setup vornehmen, wie z B. Autoset und Autofit.
H
Liegt das Signal nicht innerhalb der Maske, aktivieren Sie Autoset, um das Signal in der Maske zu
zentrieren.
84
11
13
16
Benutzerhandbuch für die Serie TDS5000B
12
14
15
17
18
